汽车模具自动去除边料装置的制作方法

本发明涉及一种模具领域，尤其是汽车模具自动去除边料装置。

背景技术：

在汽车模具使用过程中要求去除边料，使其能够顺利地滑出模具体甚至是机床外，这就需要去除边料装置。但是现有汽车模具的去除边料装置由于结构原因使得边料难以滑出模具，因而降低了工作效率，增加了生产成本，而且存在安全隐患，不适应市场需求。

技术实现要素：

针对上述技术问题，本发明提供一种汽车模具自动去除边料装置，以解决上述背景技术中的缺点。

本发明所解决的技术问题采用以下技术方案来实现：

汽车模具自动去除边料装置，包括上模和下模，所述的上模包括上模板和冲裁刀具，所述的下模包括下模座，下模座上有料槽，所述的下模座上还安装有压料板和压料板靠跟，所述的压料板通过导向柱安装在下模座上，所述的压料板靠跟与压料板一侧边缘平行，压料板位于料槽上方，料槽用于放置料带，并且料带在料槽内滑动；料槽一侧设置有滑槽，滑槽垂直于料槽，滑槽内安装有推料滑块，所述的推料滑块后侧连接有推块，所述的推块上方安装有驱动块，所述的驱动块固定在上模板上。

本发明提供的汽车模具自动去除边料装置，将料带置于料槽内进行裁切，一起输出，操作安全，裁切后的边料可以一起输出，提高了工作效率。

附图说明

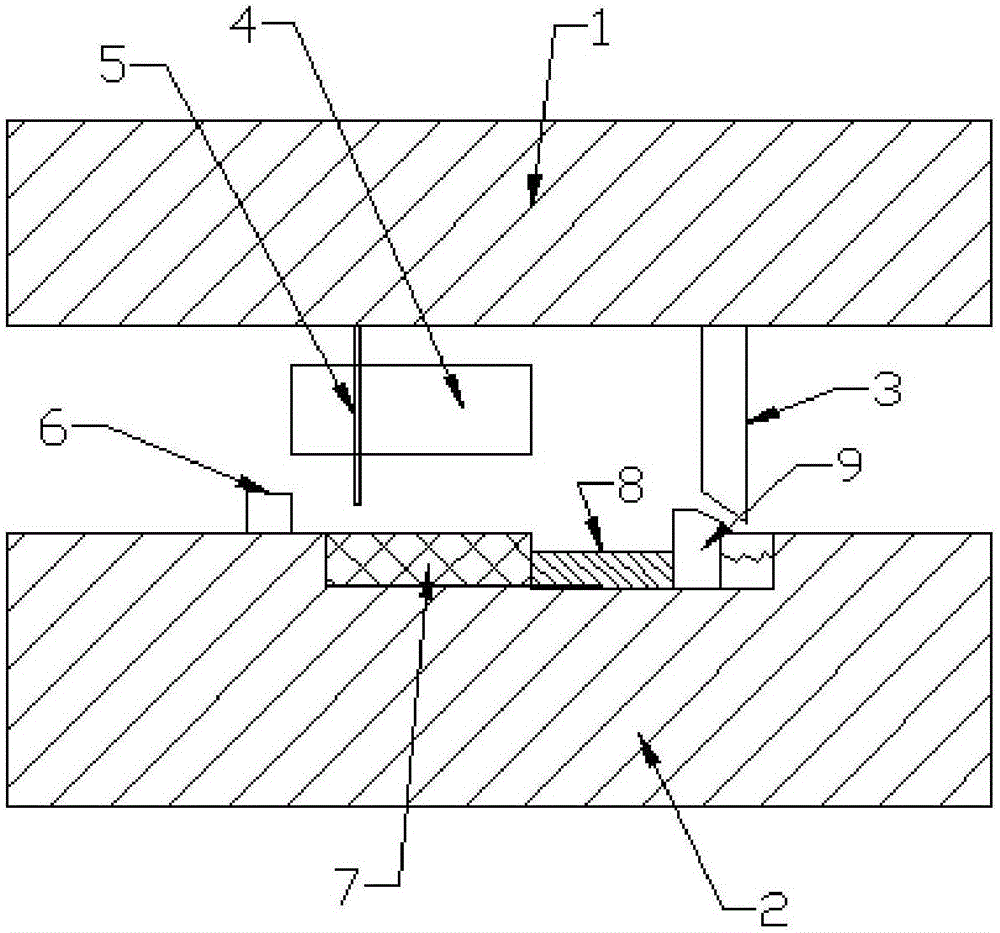

图1是本发明的结构示意图。

具体实施方式

现通过实施例作进一步说明。

如图1所示，汽车模具自动去除边料装置，包括上模和下模，所述的上模包括上模板1和冲裁刀具5，所述的下模包括下模座2，下模座2上有料槽7，所述的下模座2上还安装有压料板4和压料板靠跟6，所述的压料板4通过导向柱安装在下模座2上，所述的压料板靠跟6与压料板4一侧边缘平行，压料板4位于料槽7上方，料槽7用于放置料带，并且料带在料槽7内滑动；料槽7一侧设置有滑槽，滑槽垂直于料槽7，滑槽内安装有推料滑块8，所述的推料滑块8后侧连接有推块9，所述的推块9上方安装有驱动块3，所述的驱动块3固定在上模板1上。

上模板1下行，驱动块3驱动推块9向料槽7方向前进，推块9推动推料滑块8，推料滑块8将料槽7内的料带推向料槽7的另一侧，然后驱动块3驱动形成结束，由冲裁刀具5下行经常裁切，将边料切除。
