一种玻璃磨边机的制作方法

本实用新型涉及玻璃加工设备领域，具体涉及到一种玻璃磨边机。

背景技术：

在玻璃的加工制作过程中，玻璃的外表面和直边部分凸凹不平，需要进行磨边；同时，为了适用于各种具体的使用环境，要根据需要切割成不同形状形式的玻璃，但在切割或磨边多的过程中玻璃边缘会产生毛细、粗糙等情况，为了符合需要因此需要通过磨边机对切割后的玻璃进行磨边；磨边机正是为实现这一目的而设置，但是现有的磨边机在磨边过程中，由于玻璃是在运动过程中进行磨边，因传输带的不平以及磨边产生的振动，常使玻璃在磨边过程中产生跳动，轻则影响玻璃的磨边质量，重则会造成玻璃的报废及砂轮的损伤，因此急需进一步改进。

技术实现要素：

本实用新型的目的是提供一种玻璃磨边机，以解决现有玻璃磨边机运行不稳定、打磨不全面的缺陷。

为达上述目的，本实用新型所采用的技术方案是：提供一种玻璃磨边机，包括机架、设置在机架上用于输送玻璃的输送带以及设于机架两侧的若干磨头组件；输送带上方设置传输杆，传输杆通过连接杆与吸盘活动连接，吸盘可沿传输杆运动，玻璃位于输送带和吸盘之间，并由吸盘固定；输送带和底座均固定于机架上，底座位于输送带两侧，且两端均设有一固定块，磨头组件固定器活动镶嵌于两个固定块之间，每个磨头组件固定器上固定有若干磨头组件，每个磨头组件连接一供电底座，磨头组件包括动力部件、磨头组件连接块和磨头，动力部件为电动机。

优选的，底座上还固定有喷水装置。

优选的，每个磨头组件固定器上固定有四个磨头组件。

优选的，动力部件与供电底座之间电连接。

优选的，连接杆包括与传输杆连接的主杆以及设置在主杆下方的托盘，吸盘设置在托盘上，托盘可绕主杆转动。

优选的，吸盘通过伸缩杆设置在托盘上，托盘下方设置四个吸盘，每个吸盘上设置有位置传感器。

优选的，机架侧面设有处于玻璃上方的抽吸装置。

综上所述，本实用新型具有以下优点：

1、本实用新型通过吸盘固定玻璃，吸盘结构简单，其吸力强且稳定，能使玻璃在磨边过程中不会发生振动，因此保证了磨边质量，同时输送带也为玻璃提供了一个支撑力，更加保证了玻璃运行过程中的平稳性。

2、本实用新型的磨头组件固定器活动镶嵌于两个固定块之间，所以可以上下调整角度，因此具有将玻璃的边打磨出各种不同角度的优点；同时使用多组磨头，让打磨的边角更加一致。

附图说明

图1为本实用新型玻璃磨边机的示意图；

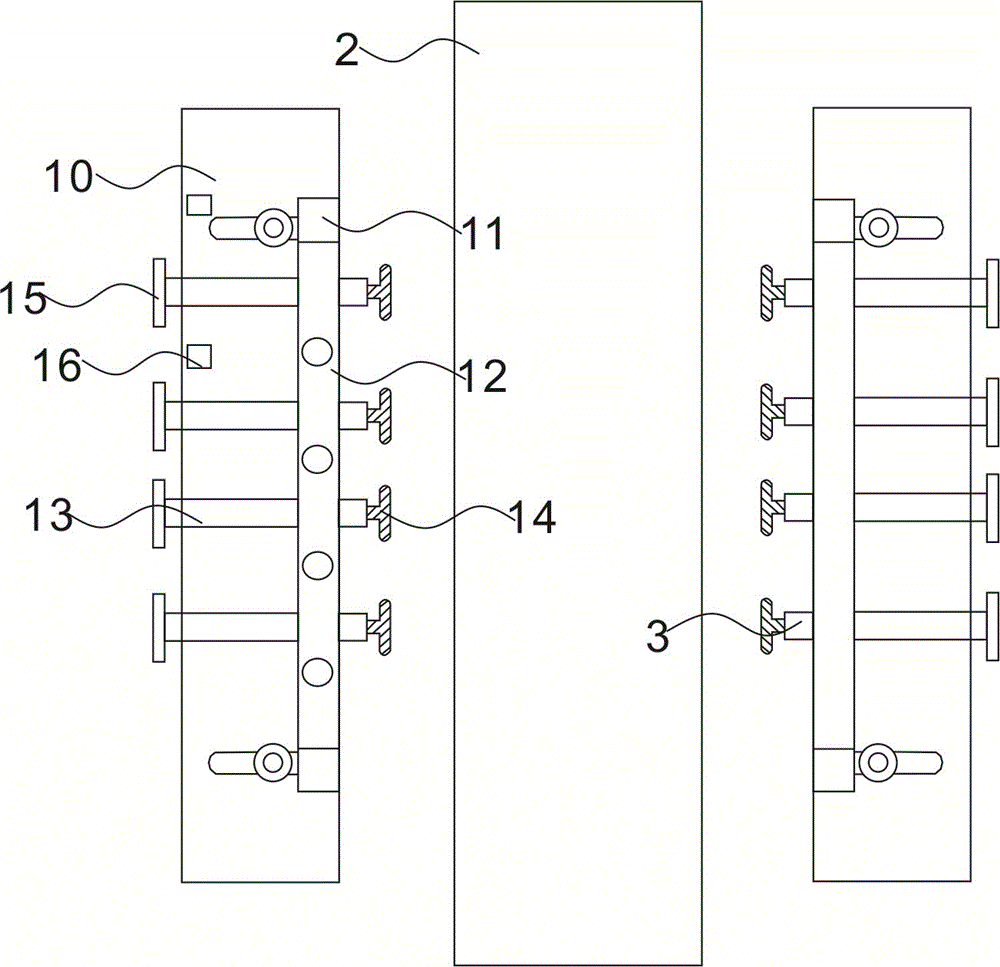

图2为本实用新型机架的俯视图；

其中，1、机架；2、输送带；3、磨头组件；4、传输杆；5、主杆；6、托盘；7、吸盘；8、伸缩杆；9、抽吸装置；10、底座；11、固定块；12、磨头组件固定器；13、磨头组件连接块；14、磨头；15、动力部件；16、喷水装置。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图1~2所示，提供了一种玻璃磨边机，包括机架1、设置在机架1上用于输送玻璃的输送带2以及设于机架1两侧的若干磨头组件3；输送带2上方设置传输杆4，传输杆4通过连接杆与吸盘7活动连接，吸盘7可沿传输杆4运动，玻璃位于输送带2和吸盘7之间，并由吸盘7固定；输送带2和底座10均固定于机架1上，底座10位于输送带2两侧，且两端设有一固定块11，磨头组件固定器12活动镶嵌于两个固定块11之间，每个磨头组件固定器12上固定有若干磨头组件3，每个磨头组件3连接一供电底座，磨头组件3包括动力部件15、磨头组件连接块13和磨头14，动力部件15为电动机。

本实用新型的优化实施例，底座10上还固定有喷水装置16，每个磨头组件固定器12上固定有四个磨头组件3，动力部件15与供电底座之间电连接；连接杆包括与传输杆4连接的主杆5以及设置在主杆5下方的托盘6，吸盘7设置在托盘6上，托盘6可绕主杆5转动；吸盘7通过伸缩杆8设置在托盘6上，托盘6下方设置四个吸盘7，每个吸盘7上设置有位置传感器；机架1侧面设有处于玻璃上方的抽吸装置9。

玻璃放置在输送带2上，由输送带2带动向前运动，提前将磨头组件固定器12调整到一个合适的角度，然后启动吸盘7，将吸盘7下放至和玻璃接触，并且通过吸盘7将玻璃紧密吸附，玻璃在输送带2上输送，同时吸盘7 通过传输杆4进行同步传输，同时开启磨头14和抽吸装置6，这样玻璃一边传送，一边磨边，且磨边过程中的玻璃屑及时地被抽吸装置6及时的抽走，当玻璃经过磨头14时，玻璃边同时被两侧的磨头14打磨，由于提前调整了磨头14的角度，所以能打磨出特殊边角的玻璃。本实用新型设置抽吸装置，因为在磨边加工过程中，会产生玻璃屑等小微粒，如没相关措施，玻璃屑会到处乱飞，使工作环境受到严重污染，且由于玻璃屑的特点易造成周边相关设备的损伤，而抽吸装置的存在则会将一大部分的玻璃屑吸收，改善了工作环境，且将抽吸装置设置在玻璃上方，在抽吸玻璃屑的同时也提供可一个向上的力，进一步确保了玻璃能对吸盘强力吸附，进一步确保了玻璃磨边过程中运转的平稳性。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
