一种菜籽油压榨过滤残渣设备的制作方法

本实用新型是一种菜籽油压榨过滤残渣设备，属于机械设备领域。

背景技术：

传统的菜籽油压榨设备主要由加热炒锅、榨油机和毛油收集箱组成，操作时往往只能对其手动加料，这样不仅操作者劳动强度大，而且生产效率低，对菜籽的加热量也不容易控制和掌握，加热好的菜籽也只有手动转运到榨油机的料斗中，造成一定的温度损失，不利于菜籽的压榨，而且榨油机在工作过程中，产生的烟直接排放到大气中，造成一定环境污染，不利于操作者的身体健康，现有毛油收集箱只是对毛油进行收集，进行沉淀来去除毛油中的油渣，去渣效率低，使用时间长。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种菜籽油压榨过滤残渣设备，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，提高去渣效率，减少工作时间，降低环境污染，便于观察出油的质量和效果。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种菜籽油压榨过滤残渣设备，包括菜籽传送装置、加热装置、榨油装置以及毛油过滤装置，所述菜籽传送装置右端连接加热装置，所述加热装置下端设有榨油装置，所述榨油装置右端安装毛油过滤装置，所述榨油装置左侧装配菜籽传送装置，所述菜籽传送装置由菜籽传送装置外壳、传送组件、 去皮菜籽进口、去皮菜籽出口以及装料翻斗组件组成，所述去皮菜籽进口安装在菜籽传送装置外壳左端上，所述菜籽传送装置外壳右端装配着去皮菜籽出口，所述菜籽传送装置外壳内部设有传送组件，所述传送组件上安装两个单元以上装料翻斗组件，所述加热装置由去皮菜籽下料口、加热器以及菜籽进口管道组成，所述去皮菜籽下料口右端连接加热器，所述加热器下端设有菜籽进口管道，所述榨油装置由菜籽下料管道、毛油出油口、榨油机、排烟管道一、烟雾处理装置以及排烟管道二组成，所述菜籽下料管道下端连接榨油机，所述榨油机右端下方设有毛油出油口，所述毛油出油口上方安装排烟管道一，所述排烟管道一上端装配烟雾处理装置，所述烟雾处理装置上端排烟管道二，所述排烟管道一左端连接榨油机，所述毛油过滤装置由上盖板、菜籽毛油进油口、菜籽毛油过滤装置外壳、过滤组件一、过滤组件二、收集过滤菜籽毛油腔、菜籽毛油排出管、开关阀以及把手组成，所述把手下端连接上盖板，所述上盖板下端设有菜籽毛油过滤装置外壳，所述菜籽毛油过滤装置外壳内部安装过滤组件一，所述过滤组件一下方装配过滤组件二，所述过滤组件二下方设有收集过滤菜籽毛油腔，所述收集过滤菜籽毛油腔安装在菜籽毛油过滤装置外壳内部，所述过滤组件二装配在菜籽毛油过滤装置外壳内部，所述收集过滤菜籽毛油腔右端连接菜籽毛油排出管，所述菜籽毛油排出管上设有开关阀，所述菜籽毛油进油口安装在菜籽毛油过滤装置外壳左端上，所述去皮菜籽出口右端设有去皮菜籽下料口，所述菜籽进口管道下端连接菜籽下料管道，所述毛油出油口右端安装菜籽毛油进油口。

进一步地，所述去皮菜籽进口右端与菜籽去皮机相连接。

进一步地，所述传送组件上安装有电动机。

进一步地，所述加热器上设有温度计。

进一步地，所述毛油出油口上端设有可拆除盖板。

进一步地，所述过滤组件一上安装过滤网，所述过滤组件二上装配过 滤布。

进一步地，所述榨油机内部设有集烟器，所述排烟管道一右端与榨油机上的集烟器相连接。

本实用新型的有益效果：一种菜籽油压榨过滤残渣设备，本实用新型通过添加传送组件、去皮菜籽进口、去皮菜籽出口以及装料翻斗组件，解决传统菜籽油压榨设备因手动加料，操作者劳动强度大和生产效率低等问题，另设计去皮菜籽出口和去皮菜籽下料口，在去皮菜籽自身重量作用下，自动进入加热器中，本实用新型通过添加榨油机、排烟管道一、烟雾处理装置以及排烟管道二，解决传统榨油机在工作过程中，产生的烟直接排放到大气中，造成一定环境污染，不利于操作者的身体健康等问题，另设计菜籽进口管道和菜籽下料管道，实现加热后的菜籽自动从加热器进入榨油机中，本实用新型通过添加过滤组件一、过滤组件二、收集过滤菜籽毛油腔、菜籽毛油排出管以及开关阀，解决传统毛油收集箱只是对毛油进行收集，通过沉淀来去除毛油中的油渣，去渣效率低，使用时间长等问题，另设计上盖板和把手，可以打开毛油过滤装置盖板，方便操作者观察毛油过滤情况，本实用新型的加热器上设有温度计，方便操作者观察加热装置里菜籽加热情况，本实用新型使用方便，便于操作，提高去渣效率，减少工作时间，降低环境污染，便于观察出油的质量和效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种菜籽油压榨过滤残渣设备的结构示意图；

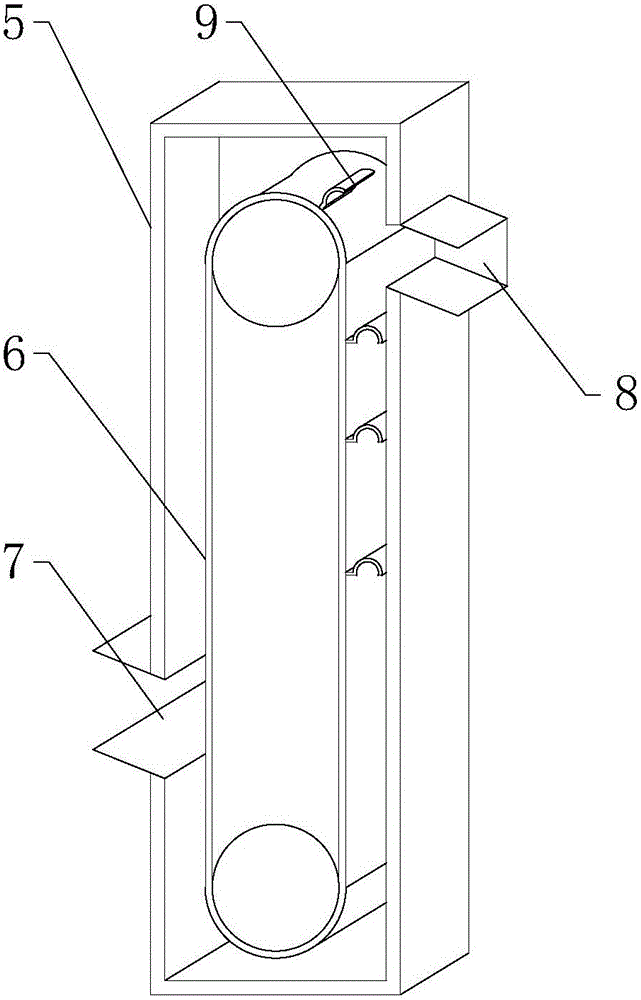

图2为本实用新型一种菜籽油压榨过滤残渣设备的菜籽传送装置的剖面图；

图3为本实用新型一种菜籽油压榨过滤残渣设备的加热装置的示意图；

图4为本实用新型一种菜籽油压榨过滤残渣设备的榨油装置的示意图；

图5为本实用新型一种菜籽油压榨过滤残渣设备的毛油过滤装置的剖面图；

图中：1-菜籽传送装置、2-加热装置、3-榨油装置、4-毛油过滤装置、5-菜籽传送装置外壳、6-传送组件、7-去皮菜籽进口、8-去皮菜籽出口、9-装料翻斗组件、10-去皮菜籽下料口、11-加热器、12-菜籽进口管道、13-菜籽下料管道、14-毛油出油口、15-榨油机、16-排烟管道一、17-烟雾处理装置、18-排烟管道二、19-上盖板、20-菜籽毛油进油口、21-菜籽毛油过滤装置外壳、22-过滤组件一、23-过滤组件二、24-收集过滤菜籽毛油腔、25-菜籽毛油排出管、26-开关阀、27-把手。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种菜籽油压榨过滤残渣设备，包括菜籽传送装置1、加热装置2、榨油装置3以及毛油过滤装置4，菜籽传送装置1右端连接加热装置2，加热装置2下端设有榨油装置3，榨油装置3右端安装毛油过滤装置4，榨油装置3左侧装配菜籽传送装置1。

菜籽传送装置1由菜籽传送装置外壳5、传送组件6、去皮菜籽进口7、去皮菜籽出口8以及装料翻斗组件9组成，去皮菜籽进口7安装在菜籽传送装置外壳5左端上，菜籽传送装置外壳5右端装配着去皮菜籽出口8，菜籽传送装置外壳5内部设有传送组件6，传送组件6上安装两个单元以上装料翻斗组件9。

加热装置2由去皮菜籽下料口10、加热器11以及菜籽进口管道12组成，去皮菜籽下料口10右端连接加热器11，加热器11下端设有菜籽进口 管道12。

榨油装置3由菜籽下料管道13、毛油出油口14、榨油机15、排烟管道一16、烟雾处理装置17以及排烟管道二18组成，菜籽下料管道13下端连接榨油机15，榨油机15右端下方设有毛油出油口14，毛油出油口14上方安装排烟管道一16，排烟管道一16上端装配烟雾处理装置17，烟雾处理装置17上端排烟管道二18，排烟管道一16左端连接榨油机15。

毛油过滤装置4由上盖板19、菜籽毛油进油口20、菜籽毛油过滤装置外壳21、过滤组件一22、过滤组件二23、收集过滤菜籽毛油腔24、菜籽毛油排出管25、开关阀26以及把手27组成，把手27下端连接上盖板19，上盖板19下端设有菜籽毛油过滤装置外壳21，菜籽毛油过滤装置外壳21内部安装过滤组件一22，过滤组件一22下方装配过滤组件二23，过滤组件二23下方设有收集过滤菜籽毛油腔24，收集过滤菜籽毛油腔24安装在菜籽毛油过滤装置外壳21内部，过滤组件二23装配在菜籽毛油过滤装置外壳21内部，收集过滤菜籽毛油腔24右端连接菜籽毛油排出管25，菜籽毛油排出管25上设有开关阀26，菜籽毛油进油口20安装在菜籽毛油过滤装置外壳21左端上。

去皮菜籽出口8右端设有去皮菜籽下料口10，菜籽进口管道12下端连接菜籽下料管道13，毛油出油口14右端安装菜籽毛油进油口20。

去皮菜籽进口7右端与菜籽去皮机相连接，传送组件6上安装有电动机，加热器11上设有温度计，毛油出油口14上端设有可拆除盖板，过滤组件一22上安装过滤网，过滤组件二23上装配过滤布，榨油机15内部设有集烟器，排烟管道一16右端与榨油机15上的集烟器相连接。

具体实施方式：操作者打开本实用新型电源，使本实用新型上的电器都开始工作，操作者把去过皮的菜籽通过去皮菜籽进口7加入菜籽传送装置1中，装料翻斗组件9会把进入菜籽传送装置1的去皮菜籽接住，再通 过传送组件6的转动，把装料翻斗组件9中的去皮菜籽传送到去皮菜籽出口8上，然后通过去皮菜籽出口8进入去皮菜籽下料口10。

去皮菜籽从去皮菜籽下料口10进入加热器11，加热器11对去皮菜籽进行加热处理，加热器11上的温度计可以观察对去皮菜籽加热效果，然后在去皮菜籽自身重量的作用下进入菜籽进口管道12，再进入菜籽下料管道13，然后进入榨油机15里，榨油机15对加热的去皮菜籽进行榨油，榨油机15中集烟器会把榨油过程中产生的烟收集，再排到排烟管道一16，然后进入烟雾处理装置17，烟雾处理装置17把烟处理，使烟达到可排放标准，再排入排烟管道二18，然后排出。

榨油机15产生的菜籽毛油从毛油出油口14排出，然后进入菜籽毛油进油口20，在这一个过程中，操作者可以打开毛油出油口14上可拆除盖板，观察毛油的质量和出油效率，菜籽毛油从菜籽毛油进油口20进入毛油过滤装置4中，菜籽毛油在毛油过滤装置4中先通过过滤组件一22，过滤组件一22上的过滤网过滤出菜籽毛油中的油渣等杂物，然后进入过滤组件二23，过滤组件二23上的过滤布过滤出菜籽毛油中残余的细小油渣等杂物，再进入过滤菜籽毛油腔24中，然后进入菜籽毛油排出管25中，操作者打开菜籽毛油排出管25上的开关阀26，菜籽油就可以排除，在过滤过程中，操作者可以通过把手27，打开上盖板19，方便观察菜籽油过滤效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
