全自动血液培养仪摇摆结构的制作方法

本实用新型涉及全自动血液培养仪，尤其涉及一种全自动血液培养仪摇摆结构。

背景技术：

全自动血液培养仪中的血液培养瓶需要充分摇摆，血液培养瓶中的细菌才能更好地繁殖。目前，市面上的全自动血液培养仪主要通过霍尔开关进行控制，但是霍尔开关易受到磁场干扰，不能精确控制摇摆速度，无法准确控制孵育模块停留角度控制。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种能够快速达到所需恒温的全自动血液培养仪摇摆结构。

本实用新型的目的采用以下技术方案实现：

一种全自动血液培养仪摇摆结构，包括一驱动件、一孵育模块、一舱门、一转动连接于所述驱动件的传动轮、一连接件、一固定于所述传动轮的挡片及一开关，所述连接件与所述传动轮及所述孵育模块转动连接，所述舱门与所述驱动件电连接，所述驱动件带动所述传动轮转动，所述传动轮通过所述连接件使所述孵育模块摆动，当所述舱门开启并且所述挡片与所述开关接触时，所述驱动件停止工作，所述孵育模块停止摆动并与所述驱动件呈一固定角度。

优选的，所述开关为一光电开关。

优选的，所述挡片随所述传动轮转动，当所述挡片转过所述开关时，所述开关计数以确定所述孵育模块的摇摆次数。

优选的，所述连接件包括一连杆及一转动连接于所述连杆的安装部，所述连杆转动固定于所述传动轮，所述安装部与所述孵育模块转动连接。

优选的，所述连杆垂直于所述舱门。

优选的，当所述孵育模块停止摆动时，所述孵育模块与垂直方向呈一锐角夹角。

优选的，当所述孵育模块停止摆动时，所述孵育模块与垂直方向形成以30度夹角。

相比现有技术，本实用新型的有益效果在于：

本实用新型的全自动血液培养仪摇摆结构的孵育模块能均匀摇摆，并且只有当舱门开启后，孵育模块才会以一固定角度停止摆动，方便孵育模块内的培养瓶取出。

附图说明

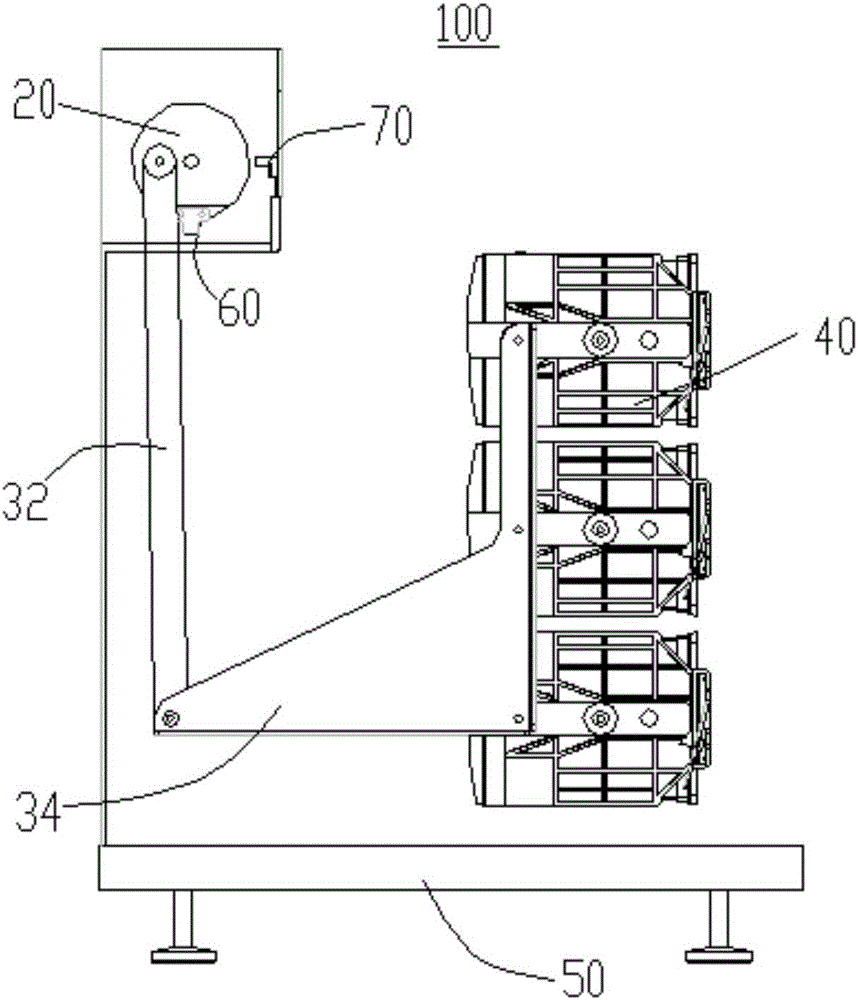

图1为本实用新型全自动血液培养仪摇摆结构的一立体图。

图2为图1的全自动血液培养仪摇摆结构的一工作状态示意图。

图3为图1的全自动血液培养仪摇摆结构的另一工作状态示意图。

图中：100、全自动血液培养仪摇摆结构；10、驱动件；20、传 动轮；30、连接件；32、连杆；34、安装部；40、孵育模块；50、舱门；60、挡片；70、开关。

具体实施方式

请参阅图1及图2，一种全自动血液培养仪摇摆结构100包括一驱动件10、一传动轮20、一连接件30、一孵育模块40、一舱门50、一挡片60及一开关70。

所述连接件30包括一连杆32及一安装部34。在一实施例中，所述驱动件10为一电机。所述开关70为一光电开关。

组装所述全自动血液培养仪摇摆结构100时，所述传动轮20固定于所述驱动件10。所述舱门50与所述驱动件10电联接。所述挡片60固定于所述传动轮20。所述连杆32转动固定于所述传动轮20。所述安装部34转动连接于所述连杆32。所述孵育模块40转动安装于所述安装部34。所述连杆32垂直于所述舱门50。

请继续参阅图3，使用所述全自动血液培养仪摇摆结构100时，所述驱动件10驱使所述传动轮20转动。所述挡片60随所述传动轮20转动，并且所述挡片60每次转过所述开关70时，所述开关70记一次数，以便于控制所述孵育模块40的摇摆次数。所述传动轮20通过所述连杆32及所述安装部34带动所述孵育模块40摆动。当所述舱门50打开时，所述驱动件10继续工作，直至所述挡片60穿过所述开关70时，所述驱动件10停止工作，所述孵育模块40以停留在一固定角度。此时所述孵育模块40与所述驱动件10呈一锐角夹角。 所述孵育模块40与垂直方向也呈一锐角夹角。在一实施例中，所述孵育模块40与所述垂直方向呈30度夹角。

所述全自动血液培养仪摇摆结构100的孵育模块40能均匀摇摆，并且只有当所述舱门50开启后，所述孵育模块40才会以一固定角度停止摆动，方便所述孵育模块40内的培养瓶取出。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
