一种电缆线快速绕线装置的制作方法

本实用新型属于电缆生产加工技术领域，具体涉及一种电缆线快速绕线装置。

背景技术：

绕线机是把线状的物体缠绕到特定的工件上的设备，通常用于铜线缠绕。常用绕线机绕制的线多为漆包铜线(绕制电子、电器产品的电感线圈)，漆包铝线，纺织线(绕制纺织机用的纱锭、线团)，还有绕制电热器具用的电热线以及焊锡线，电线，电缆等。在电缆生产过程中，绝大多数步骤都需要使用到绕线机，随着人力成本的大幅增加，对于生产机械化自动的需要越来越迫切了。现有的电缆生产过程中，电缆线成型后需要将其缠绕收集起来。现有主要通过绕线支架，通过电机带动转动进行收集，收集操作不方便，需要人工辅助操作，劳动强度大，其中收集好的电缆线 圈不容易在绕线架上取出，还需要人工操作，造成整体自动化程度角度。

技术实现要素：

本实用新型的目的在于提供一种电缆线快速绕线装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案一种电缆线快速绕线装置，包括绕线装置本体，所述绕线装置本体的下方左侧固定安装有控制装置，所述绕线装置本体上方左侧固定安装有电机，所述电机通过导线与控制装置电性连接，所述电机通过转轴连接有齿轮盘，所述齿轮盘的右侧固定安装有速度传感器，所述速度传感器通过导线与控制装置电性连接，所述绕线装置本体在齿轮盘的左侧设有电缆限位板，所述电缆限位板的左侧设有固定螺母，所述电缆限位板的上方固定安装有滑槽，所述滑槽的上方设有送线装置，所述送线装置通过导线与控制装置电性连接，所述齿轮盘的下方设有惰轮，所述惰轮的下方设有电动伸缩杆，所述电动伸缩杆通过导线与控制装置电性连接，所述惰轮的右侧上方设有减速齿轮，所述减速齿轮的右侧通过转轴连接有机械发电机，所述机械发电机通过导线与控制装置电性连接，所述机械发电机的下方设有蓄电池组,所述蓄电池组通过导线与控制装置电性连接。

优选的，所述速度传感器为旋转式速度传感器。

优选的，所述送线装置内设有计长仪。

优选的，所述齿轮盘、惰轮和减速齿轮的齿轮大小比为2：2:1。

与现有技术相比，本实用新型的有益效果是：该电缆线快速绕线装置，通过速度传感器的设计，可以实时检测齿轮盘的转速；通过电缆限位板的设计，可以限制电缆旋转位置；通过送线装置的设计，使得电缆的缠绕更加快速；通过惰轮和减速齿轮的设计，可以以快速、环保的方式对绕线机进行减速；通过机械发电机的设计，可以将减速齿轮的传动转化成电能；通过蓄电池组的设计，可以将机械发电机产生的电储备起来；该于电缆线快速绕线装置,具有结构设计合理、操作简单、绕线效果好、安全实用等优点，可以使电缆的缠绕更加快速，可以普遍推广使用。

附图说明

图1为本实用新型的结构示意图；

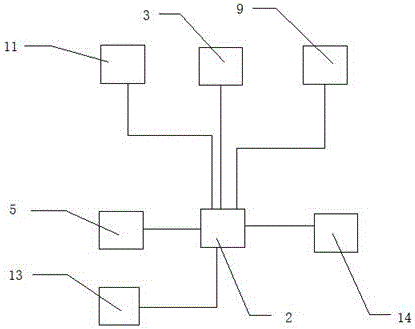

图2为本实用新型电路原理模块示意图。

图中：1绕线装置本体、2控制装置、3电机、4齿轮盘、5速度传感器、6电缆限位板、7固定螺母、8滑槽、9送线装置、10惰轮、11电动伸缩杆、12减速齿轮、13机械发电机、14蓄电池组。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种电缆线快速绕线装置，包括绕线装置本体1，所述绕线装置本体1的下方左侧固定安装有控制装置2，所述绕线装置本体1上方左侧固定安装有电机3，所述电机3通过导线与控制装置2电性连接，所述电机3通过转轴连接有齿轮盘4，所述齿轮盘4的右侧固定安装有速度传感器5，所述速度传感器5为旋转式速度传感器，所述速度传感器5通过导线与控制装置2电性连接，所述绕线装置本体1在齿轮盘4的左侧设有电缆限位板6，所述电缆限位板6的左侧设有固定螺母7，所述电缆限位板6的上方固定安装有滑槽8，所述滑槽8的上方设有送线装置9，所述送线装置9内设有计长仪，所述送线装置9通过导线与控制装置2电性连接，所述齿轮盘4的下方设有惰轮10，所述惰轮10的下方设有电动伸缩杆11，所述电动伸缩杆11通过导线与控制装置2电性连接，所述惰轮10的右侧上方设有减速齿轮12，所述齿轮盘4、惰轮10和减速齿轮12的齿轮大小比为2：2:1，

所述减速齿轮12的右侧通过转轴连接有机械发电机13，所述机械发电机13通过导线与控制装置2电性连接，所述机械发电机13的下方设有蓄电池组14,所述蓄电池组14通过导线与控制装置2电性连接。

工作原理：该电缆线快速绕线装置在使用的过程中，首先电机3带动转轴使得齿轮盘4转动，通过速度传感器5的使用实时检测齿轮盘的转速，通过电缆限位板6的使用可以限制电缆旋转位置，固定螺母7固定电缆限位板6的位置，通过送线装置9的使用使得电缆的缠绕更加快速，然后通过惰轮10和减速齿轮12的使用可以以快速、环保的方式对绕线机进行减速，电动伸缩杆11使得惰轮10的齿轮和齿轮盘4、减速齿轮12的齿轮吻合对绕线机进行减速，接着，通过机械发电机13的使用可以将减速齿轮12的传动转化成电能，通过蓄电池组14的使用可以将机械发电机产生的电储备起来，最后，通过控制装置2控制装置的使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
