一种空气滤清器总成的安装结构的制作方法

本实用新型涉及汽车配件技术领域，尤其涉及一种空气滤清器总成的安装结构。

背景技术：

现有的空气滤清器总成的安装方式一般采用传统的两端螺接式的箍带安装结构。由于空气滤清器总成安装在驾驶室舱内，空间紧张，两端螺接打紧空间不充裕；同时空气滤清器总成需要定期维护保养，在保养过程中，需要将空气滤清器总成拆卸下来，而传统的两端螺接式的箍带安装方式，由于空间紧张，导致在拆卸过程存在一定难度。因此设计一种改良的空气滤清器总成的安装结构，是十分必要的。

技术实现要素：

本申请实施例通过提供一种空气滤清器总成的安装结构，解决了将空气滤清器总成安装在驾驶室舱内时，受空间限制导致安装、拆卸、维护困难的问题。

本申请实施例提供一种空气滤清器总成的安装结构，包括：空气滤清器总成；连接件，所述连接件包括上部连接件和下部连接件，所述上部连接件和所述下部连接件为有两个连接端的半圆弧结构，所述上部连接件和所述下部连接件相对设置；紧固件，所述紧固件包括第一紧固件和第二紧固件；所述空气滤清器总成位于所述上部连接件和所述下部连接件之间；所述上部连接件和所述下部连接件的一个连接端通过所述第一紧固件锁紧；所述上部连接件和所述下部连接件的另一个连接端通过所述第二紧固件活动连接。

优选的，所述连接件为卡箍或软连接。

优选的，所述卡箍为不锈钢双钢丝卡箍、碳素钢双钢丝卡箍、磷铜双钢丝卡箍、镀锌双钢丝卡箍、镀镍双钢丝卡箍中的一种。

优选的，所述软连接为铜软连接、不锈钢软连接中的一种。

优选的，所述铜软连接为镀锡铜编织线软连接。

优选的，所述第一紧固件为螺栓、螺母、螺钉、螺柱、垫圈的部分组合。

优选的，所述第二紧固件为卡扣。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

1、在本申请实施例中，连接件的一端通过紧固件锁紧，连接件的另一端通过紧固件活动连接，不需要两端螺接，在一定程度上解决了空间紧张的问题，安装方便。

2、在本申请实施例中，连接件的一端通过紧固件锁紧，连接件的另一端通过紧固件活动连接，在定期维护保养时，只需要将活动连接部分作松卸，上部连接件就能和下部连接件分开，从而取下空气滤清器总成，省去了拆卸螺丝所带来的不变，也不需要辅助工具。在整个拆卸和维护过程中仅做零件的松卸，操作简单、便捷。

附图说明

为了更清楚地说明本实施例中的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一个实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

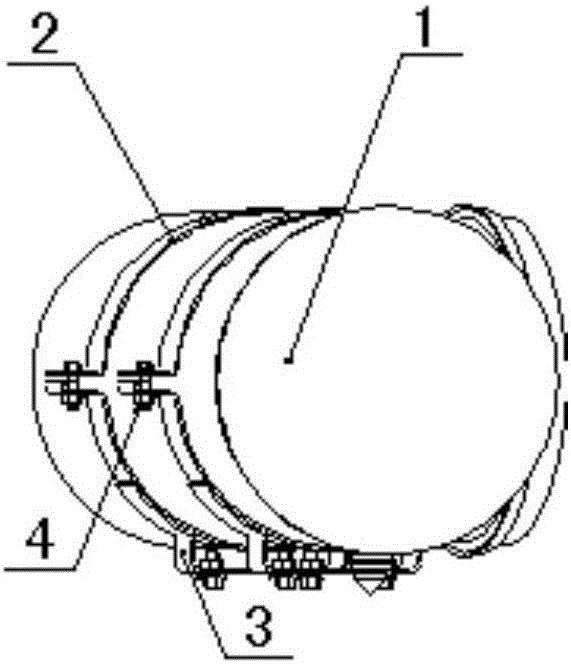

图1为本实用新型实施例提供的一种空气滤清器总成的安装结构示意图。

图2为图1的侧视图。

图3为图1的局部视图。

其中，1-空气滤清器总成、2-上部连接件、3-下部连接件、4-第一紧固件、5-第二紧固件。

具体实施方式

本申请实施例通过提供一种空气滤清器总成的安装结构，解决了将空气滤清器总成安装在驾驶室舱内时，受空间限制导致安装、拆卸、维护困难的问题。

本申请实施例的技术方案为解决上述技术问题，总体思路如下：

一种空气滤清器总成的安装结构，包括：空气滤清器总成；连接件，所述连接件包括上部连接件和下部连接件，所述上部连接件和所述下部连接件为有两个连接端的半圆弧结构，所述上部连接件和所述下部连接件相对设置；紧固件，所述紧固件包括第一紧固件和第二紧固件；所述空气滤清器总成位于所述上部连接件和所述下部连接件之间；所述上部连接件和所述下部连接件的一个连接端通过所述第一紧固件锁紧；所述上部连接件和所述下部连接件的另一个连接端通过所述第二紧固件活动连接。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

本实施例提供了一种空气滤清器总成的安装结构，通过连接件、紧固件将所述空气滤清器总成1固定安装在驾驶室舱内。

所述连接件包括上部连接件2和下部连接件3，所述上部连接件2和所述下部连接件3为有两个连接端的半圆弧结构，所述上部连接件2和所述下部连接件3相对设置。所述连接件为不锈钢双钢丝卡箍。

所述紧固件包括第一紧固件4和第二紧固件5。所述第一紧固件4为螺栓、螺母的组合。所述第二紧固件5为卡扣。

所述空气滤清器总成1位于所述上部连接件2和所述下部连接件3之 间。

所述上部连接件2和所述下部连接件3的一个连接端通过螺栓、螺母连接；所述上部连接件2和所述下部连接件3的另一个连接端通过卡扣活动连接。

本实用新型实施例提供的一种空气滤清器总成的安装结构至少包括如下技术效果：

1、在本申请实施例中，连接件的一端通过标准件螺接，连接件的另一端通过卡扣活动连接，不需要两端螺接，在一定程度上解决了空间紧张的问题，安装方便。

2、在本申请实施例中，连接件的一端通过标准件螺接，连接件的另一端通过卡扣活动连接，在定期维护保养时，只需要将活动连接部分作松卸，上部连接件就能和下部连接件分开，从而取下空气滤清器总成，省去了拆卸螺丝所带来的不变，也不需要辅助工具。在整个拆卸和维护过程中仅做零件的松卸，操作简单、便捷。

最后所应说明的是，以上具体实施方式仅用以说明本实用新型的技术方案而非限制，尽管参照实例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
