多密封球阀的制作方法

本实用新型涉及一种多密封球阀。

背景技术：

传统球阀通常只设置一道垫片密封，这种结构在某些情况下并不能保证球阀的密封性能，比如阀门在压力或温度变化较大的环境下长时间运行，或者阀门在安装时过紧，时间长了，法兰易产生扭曲变形，而对于可变的工况，当压力上升时，有可能超出垫片的接触压力范围，介质容易顶开密封间隙出现泄漏，而且阀杆也容易受到介质压力的影响，从而发生偏摆，导致阀杆位置的密封性能降低造成介质泄漏。

技术实现要素：

鉴于背景技术的不足，本实用新型所要解决的技术问题是提供一种具有多重密封结构，密封性能更好的多密封球阀。

为此，本实用新型是采用如下技术方案来实现的：

一种多密封球阀，包括阀体、阀盖、阀芯和阀杆，所述阀杆穿设于阀体中且阀杆下端与阀芯连接，其特征是：所述阀体和阀盖连接处开设有环形分布的缺槽，所述缺槽内设有环形垫片，所述阀体上还设有环形凹槽，所述环形凹槽内设有环形密封圈，所述阀体对应阀杆处的内壁上设有环形槽，所述环形槽内设有弹性片，所述弹性片与阀杆的外围挤压配合。

所述环形槽还设有固定块，所述固定块一端与弹性片连接。

采用上述技术方案后，阀体和阀盖之间设置了环形垫片和环形密封圈两道密封结构，加强了球阀的密封性能，而且通过弹性片对阀杆进行平衡、定位以及导向作用，保证阀杆的同轴度，有效防止阀杆偏摆，进一步加强了球阀的密封性能。

附图说明

本实用新型有如下附图：

图1为本实用新型的结构示意图；

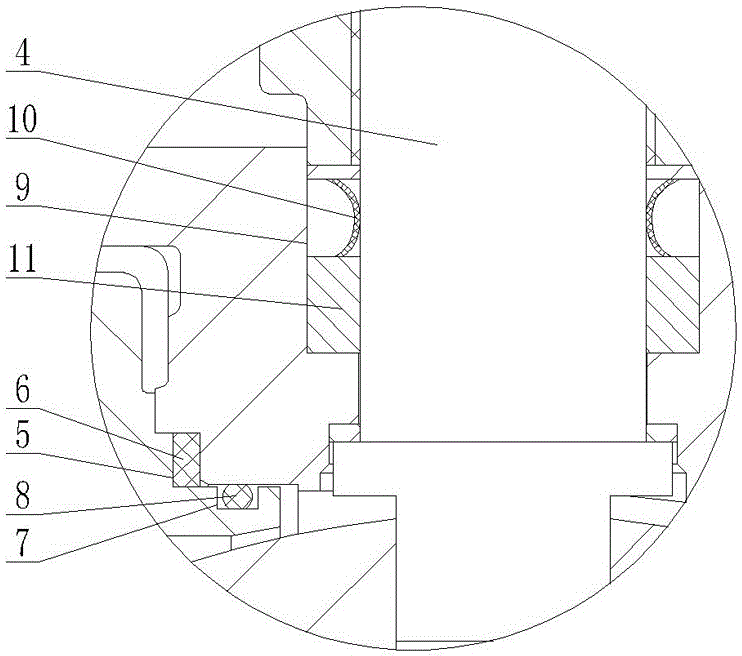

图2为图1中A处的放大图。

具体实施方式

参照图1和图2所示，本实用新型提供的多密封球阀包括阀体1、阀盖2、阀芯3和阀杆4，阀杆4穿设于阀体1中且阀杆4下端与阀芯3连接，阀体1和阀盖2连接处开设有环形分布的缺槽5，缺槽5内设有环形垫片6，形成第一道密封结构，阀体1上还设有环形凹槽7，环形凹槽7内设有环形密封圈8，形成第二道密封结构，阀体1对应阀杆4处的内壁上设有环形槽9，环形槽9内设有弹性片10，弹性片10与阀杆4的外围挤压配合，有效防止阀杆4发生偏摆，环形槽9还设有固定块11，加强了对阀杆4的定位，固定块11一端与弹性片10连接。

在本实施例中，缺槽5内的环形垫片6为球阀的第一道密封结构，环形槽7内的环形密封圈8为第二道密封结构，双重密封大大提高了球阀的密封性能，延长了使用寿命，另外，通过弹性片10和固定块11对阀杆4进行平衡、定位以及导向作用，保证阀杆4的同轴度，有效防止阀杆4发生偏摆，进一步加强了球阀的密封性能。
