一种新型快速管子接头的制作方法

本实用新型属于管子连接技术领域，特指一种新型快速管子接头。

背景技术：

管子接头，是用来连接水管的一种部件。水管接头按使用方式可分为：外螺纹端接式水管接头、卡套式水管接头、自固式水管接头。目前最为常见的就是通过螺纹连接的方式进行连接，在管子上固设连接件，再与接头进行连接，为了防止漏水，在两者之间缠绕密封布条，该种结构的管件与连接件的连接方式，连接、安装不便，管件连接的效率低，而且管件和连接件中的螺纹存在失效的问题，即管件与连接件相连接后，拆卸后容易导致管件与连接件之间的密封性变差。

技术实现要素：

本实用新型的目的是提供一种连接方便，安全可靠，密封性好，不易脱落，寿命高和工艺简单的新型快速管子接头。

本实用新型的目的是这样实现的：

一种新型快速管子接头，包括接头主体，所述接头主体的两端分别固设有固定外壳，所述接头主体与固定外壳之间从外至内依次设置有具有内芯、卡簧和底盖，所述内芯的一外侧和底盖的一内侧分别设置有倾斜导向面，所述卡簧的一侧端朝向内芯的倾斜导向面，其另一侧朝向底盖的倾斜导向面，所述接头主体的两端内侧设置有安置槽，所述安置槽内设置有密封圈，所述接头主体内部还设置有凸起。

在上述的新型快速管子接头中，所述接头主体的中端部向内凹陷成型有固定环槽，所述固定外壳的一端成型有与固定环槽适配的固定凸边。

在上述的新型快速管子接头中，所述固定外壳内成型有用于容纳内芯、卡簧和底盖的环形阶梯部。

在上述的新型快速管子接头中，所述内芯上包括伸出部和抵靠部，所述伸出部和抵靠部之间还设置有环形挡部，所述伸出部伸出所述抵靠部抵靠在卡簧的一端。

在上述的新型快速管子接头中，所述卡簧包括圈体，所述圈体内均布有若干处折片。

在上述的新型快速管子接头中，所述接头主体的外直径d等于底盖的外直径d。

在上述的新型快速管子接头中，所述内芯、卡簧和底盖之间均设置有间隙。

在上述的新型快速管子接头中，所述安置槽内还设置有用于防止密封圈扩张的倒角。

本实用新型相比现有技术突出且有益的技术效果是：

本实用新型设计的接头主体与固定外壳之间通过固定环槽和固定凸边相配合连接在一起，能够保证管子接头的牢固度，相对现有技术而言，本实用新型提供的快速接头连接管子方便快捷，连接时，只需将管子插入内芯，折片卡住管子，分离时只需按压内芯，促使内芯顶开折片，即可实现管子和接头的分离。

附图说明

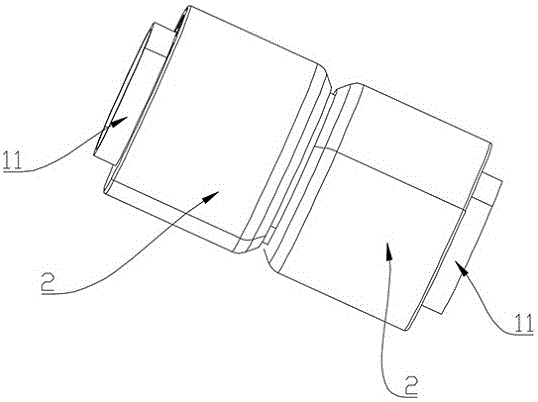

图1是本实用新型的结构示意图。

图2是本实用新型的爆炸图。

图3是本实用新型的全剖视图。

图4是本实用新型的接头主体全剖视图。

图5是本实用新型的固定外壳全剖视图。

图中标号所表示的含义：

1-接头主体；2-固定外壳；3-固定环槽；4-固定凸边；5-环形阶梯部；

11-内芯；12-卡簧；13-底盖；14-安置槽；15-密封圈；111-倾斜导向面；112-伸出部；113-抵靠部；114-环形挡部；121-圈体；122-折片。

具体实施方式

下面结合具体实施例对本实用新型作进一步描述：

如图1-5所示：一种新型快速管子接头，包括接头主体1，所述接头主体1的两端分别固设有固定外壳2，所述接头主体1与固定外壳2之间从外至内依次设置有具有内芯11、卡簧12和底盖13，所述内芯11的一外侧和底盖13的一内侧分别设置有倾斜导向面111，所述卡簧12的一侧端朝向内芯11的倾斜导向面111，其另一侧朝向底盖13的倾斜导向面111，所述接头主体1的两端内侧设置有安置槽14，所述安置槽14内设置有密封圈15，所述接头主体1内部还设置有凸起16，所述接头主体1的中端部向内凹陷成型有固定环槽3，所述固定外壳2的一端成型有与固定环槽3适配的固定凸边4，上述方案设计的接头主体与固定外壳之间通过固定环槽和固定凸边相配合连接在一起，能够保证管子接头的牢固度，快速连接时，只需将管子插入内芯，卡簧卡住管子，分离时只需按压内芯，促使内芯顶开卡簧，即可实现管子和接头的分离。

在上述的新型快速管子接头中，所述固定外壳2内成型有用于容纳内芯11、卡簧12和底盖13的环形阶梯部5，所述内芯11、卡簧12和底盖13之间均设置有间隙，上述方案设计的环形阶梯部是为了与内心、卡簧和底盖配合，在三者之间设置的间隙是为了方便管子进行旋转。

在上述的新型快速管子接头中，所述内芯11上包括伸出部112和抵靠部113，所述伸出部112和抵靠部113之间还设置有环形挡部114，所述伸出部112伸出所述抵靠部113抵靠在卡簧12的一端，上述方案是为了方便定位管子，保证管子在内芯位置。

在上述的新型快速管子接头中，所述卡簧12包括圈体121，所述圈体121内均布有若干处折片122，上述方案的折片在管子伸入内芯时，能够卡住管子，当需要分离管子和接头时，只需摁压内芯，内芯带有倾斜导向面的那端与底盖带有倾斜导向面端配合，促使折片变形，管子便可以拿出来。

在上述的新型快速管子接头中，所述接头主体1的外直径d等于底盖13的外直径d，上述方案是为了保证接头整体的密封性，同时也是为了方便固定外壳固定在接头主体上。

在上述的新型快速管子接头中，所述安置槽14内还设置有用于防止密封圈15扩张的倒角。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。

技术特征：

1.一种新型快速管子接头，其特征在于：包括接头主体（1），所述接头主体（1）的两端分别固设有固定外壳（2），所述接头主体（1）与固定外壳（2）之间从外至内依次设置有内芯（11）、卡簧（12）和底盖（13），所述内芯（11）的一外侧和底盖（13）的一内侧分别设置有倾斜导向面（111），所述卡簧（12）的一侧端朝向内芯（11）的倾斜导向面（111），其另一侧朝向底盖（13）的倾斜导向面（111），所述接头主体（1）的两端内侧设置有安置槽（14），所述安置槽（14）内设置有密封圈（15），所述接头主体（1）内部还设置有凸起（16）。

2.根据权利要求1所述的新型快速管子接头，其特征在于：所述接头主体（1）的中端部向内凹陷成型有固定环槽（3），所述固定外壳（2）的一端成型有与固定环槽（3）适配的固定凸边（4）。

3.根据权利要求1或2所述的新型快速管子接头，其特征在于：所述固定外壳（2）内成型有用于容纳内芯（11）、卡簧（12）和底盖（13）的环形阶梯部（5）。

4.根据权利要求3所述的新型快速管子接头，其特征在于：所述内芯（11）、卡簧（12）和底盖（13）之间均设置有间隙。

5.根据权利要求4所述的新型快速管子接头，其特征在于：所述内芯（11）上包括伸出部（112）和抵靠部（113），所述伸出部（112）和抵靠部（113）之间还设置有环形挡部（114），所述伸出部（112）伸出所述抵靠部（113）抵靠在卡簧（12）的一端。

6.根据权利要求1所述的新型快速管子接头，其特征在于：所述卡簧（12）包括圈体（121），所述圈体（121）内均布有若干处折片（122）。

7.根据权利要求1所述的新型快速管子接头，其特征在于：所述接头主体（1）的外直径d等于底盖（13）的外直径d。

8.根据权利要求1所述的新型快速管子接头，其特征在于：所述安置槽（14）内还设置有用于防止密封圈（15）扩张的倒角。

技术总结
本实用新型属于管子连接技术领域，特指一种新型快速管子接头，其包括接头主体，所述接头主体的两端分别固设有固定外壳，所述接头主体与固定外壳之间从外至内依次设置有具有内芯、卡簧和底盖，所述内芯的一外侧和底盖的一内侧分别设置有倾斜导向面，所述卡簧的一侧端朝向内芯的倾斜导向面，其另一侧朝向底盖的倾斜导向面，所述接头主体的两端内侧设置有安置槽，所述安置槽内设置有密封圈，所述接头主体内部还设置有凸起，本实用新型的目的是提供一种连接方便，安全可靠，密封性好，不易脱落，寿命高和工艺简单的新型快速管子接头。

技术研发人员：李修华
受保护的技术使用者：玉环市鑫宝达金属制品有限公司
技术研发日：2019.09.19
技术公布日：2020.05.08
