一种废旧易拉罐改装再利用装置的制作方法

本实用新型涉及垃圾回收设备技术领域，特别涉及一种废旧易拉罐改装再利用装置。

背景技术：

易拉罐作为啤酒、饮料等饮品的常用盛放工具，在使用完成后可以作为金属再次回收利用。一般回收利用易拉罐的方式都是先将易拉罐挤压之后，易拉罐体积变小，进行金属重新冶炼再利用。这种重新再利用方式需要经过很多工艺步骤和环境，再利用成本较高。可以将易拉罐制作成为简易的花盆进行再利用，此时就需要将易拉罐顶部的端盖除去，易拉罐底部需要有漏水孔。

技术实现要素：

为克服现有技术中存在的问题，本实用新型提供了一种废旧易拉罐改装再利用装置，该装置结构简单，实现了易拉罐的有效再利用且再利用工艺步骤简单，技术要求低，能实现快速回收利用同时创造新的利用价值。

本实用新型解决其技术问题所采取的技术方案是：该种废旧易拉罐改装再利用装置，包括基座、固定部件、裁切部件和钻孔部件，所述固定部件为圆筒，圆筒底部固定在基座上，圆筒顶部敞口，圆筒底部中心设有通孔，易拉罐正立放置于所述圆筒内，且易拉罐与圆筒相对固定；在圆筒顶部设有裁切部件，所述裁切部件包括第一电机，第一电机的输出轴与刀盘固定连接，在刀盘底部一侧固定设有裁切刀，第一电机带动刀盘转动，刀盘上的裁切刀绕易拉罐顶部的端盖一周并将端盖从易拉罐罐体上完全裁切分离；在圆筒的底部设有钻孔部件，所述钻孔部件包括第二电机和钻头，第二电机的输出轴与钻头固定连接，所述钻头从圆筒底部的通孔深入圆筒内，第二电机带动钻头转动在易拉罐底中心钻孔。

进一步地，所述圆筒内壁上均匀的设有橡胶层，橡胶层贴紧圆筒内的易拉罐。

进一步地，所述圆筒的高度低于易拉罐的高度。

进一步地，所述通孔的直径至少为钻头直径的2倍。

综上，本实用新型的上述技术方案的有益效果如下：

该装置结构简单，实现了易拉罐的有效再利用且再利用工艺步骤简单，技术要求低，能实现快速回收利用同时创造新的利用价值。

附图说明

图1为本实用新型的结构示意图；

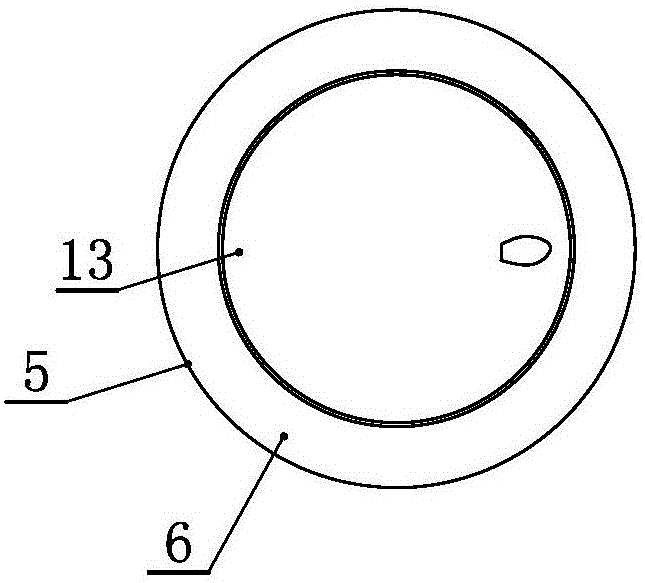

图2为本实用新型的为固定部件的俯视图；

图3为本实用新型的为固定部件的仰视图；

图中：

1基座、2固定部件、3裁切部件、4钻孔部件、5圆筒、6橡胶层、7通孔、8第一电机、9刀盘、10裁切刀、11第二电机、12钻头、13易拉罐。

具体实施方式

以下结合附图对本实用新型的特征和原理进行详细说明，所举实施例仅用于解释本实用新型，并非以此限定本实用新型的保护范围。

如图1-3所示，该实用新型包括基座1、固定部件2、裁切部件3和钻孔部件4。所述固定部件2为圆筒5，圆筒底部固定在基座1上，圆筒5顶部敞口，圆筒底部中心设有通孔7，易拉罐13正立放置于所述圆筒内，且易拉罐与圆筒相对固定。在圆筒顶部设有裁切部件3，所述裁切部件包括第一电机8，第一电机的输出轴与刀盘9固定连接，在刀盘底部一侧固定设有裁切刀10，第一电机带动刀盘转动。刀盘9上的裁切刀10绕易拉罐顶部的端盖一周并将端盖从易拉罐罐体上完全裁切分离。在圆筒的底部设有钻孔部件4，所述钻孔部件包括第二电机11和钻头，第二电机的输出轴与钻头12固定连接，所述钻头从圆筒底部的通孔深入圆筒内，第二电机带动钻头转动在易拉罐底中心钻孔。

使用时将易拉罐正立放置于圆筒内，即易拉罐的底部向下放置，为了方便裁切、防止裁切刀碰击圆筒，所述圆筒的高度低于易拉罐的高度。启动第一电机，第一电机带动刀盘转动，位于刀盘一侧的裁切刀绕第一电机输出轴转动，裁切刀的刀尖运动轨迹为圆形，裁切刀将易拉罐的端盖完全筒易拉罐罐体上环切下来，此时易拉罐的顶部完全敞口。

为了防止裁切时，易拉罐在圆筒内发生微微的晃动影响裁切，在圆筒内壁上均匀的设有橡胶层6，橡胶层贴紧圆筒内的易拉罐。而且橡胶层减少裁切过程中噪音的产生。且橡胶层与易拉罐外壁间形成比较大的摩擦力，防止钻孔时易拉罐发生晃动。

裁切的同时，第二电机动作，第二电机带动钻头转动，钻头在易拉罐的底部钻出一个孔作为漏水孔。为了防止钻头碰到圆筒，设置通孔的直径至少为钻头直径的2倍。

加工完成后的易拉罐顶部完全敞口，底部设有漏水孔，将易拉罐内填上土进行花草种植即可。

该装置结构简单，实现了易拉罐的有效再利用且再利用工艺步骤简单，技术要求低，能实现快速回收利用同时创造新的利用价值。

上述实施例仅仅是对本实用新型的优选实施方式进行的描述，并非对本发明的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域相关技术人员对本实用新型的各种变形和改进，均应扩入本实用新型权利要求书所确定的保护范围内。
