一种田间地膜打孔器的制作方法与工艺

本实用新型属于农业生产工具领域,具体的提供了一种田间地膜打孔器。



背景技术:

地膜已在农业种植业中得到广泛应用,采用地膜覆盖栽培可以改善土壤温度及水分状况,促进作物生长。但覆盖地膜后也对降雨(特别是小雨)或灌溉水的利用形成障碍。改善措施之一是采用有孔地膜进行覆盖栽培,以便降雨或灌溉水通过地膜孔下渗供作物利用,但这又减弱了地膜的保温保水作用。改善措施之二是在寒冷少雨的冬春季使用无孔地膜覆盖,待气温升高降雨增多时再在已覆盖田间的地膜合适位置打孔。目前的田间地膜打孔器大多在一块横板上固定设置若干打孔锥,可同时打多个孔。但打孔锥完成打孔后往上抽出时,为了防止带出泥土弄坏地膜,需要操作者用脚将地膜踩住,有时需踩几个地方才能将打孔锥拔出,操作不便,工效不高,且容易将地膜弄烂或移位,给生产造成损失。



技术实现要素:

本实用新型的目的是克服上述缺陷,提供一种高效实用的田间地膜打孔器。

本实用新型的技术方案:一种田间地膜打孔器,包括依次相连的第一连杆、横板和打孔锥;所述第一连杆为中空结构,第一连杆内套设有第二连杆,所述第二连杆的长度大于所述第一连杆的长度,第二连杆下端穿过所述横板与挡板相连,所述挡板平行于所述横板,挡板上设有与所述打孔锥相匹配的通孔。

使用时,将该打孔器置于需要打孔的地膜上,一手握着第二连杆定位,一手握着第一连杆下压,辅以脚踩横板,使打孔锥插入地膜和泥土,完成打孔。接着提起第一连杆拔出打孔锥的同时,下压第二连杆使挡板压住地膜和泥土,避免打孔锥拔出的时候带起地膜和泥土。

优选的,所述第一连杆上设有滑槽,所述第二连杆上设有与所述滑槽相匹配的突起。滑槽的设置,方便控制连杆的活动行程,避免第一连杆与第二连杆脱落。

优选的,所述滑槽有两个,对称设于所述第一连杆的两侧。对称设置,有利于受力平衡;同时也有利于控制运动的平衡性。

优选的,所述第二连杆远离横板一端设有横向手柄,所述横向手柄与第二连杆呈“T”形连接,方便操作。

优选的,所述挡板的横截面积大于所述横板的横截面积,更有利于挡泥。

优选的,所述打孔锥及通孔为两行或两行以上,且相连两行的打孔锥及通孔相互错开,使打出的孔相互错开,方便收集雨水。

优选的,所述打孔锥通过螺纹与横板可拆卸式相连。可根据行宽等调整打孔锥的安装位置,从而调整相邻孔的间距。

本实用新型优点:1、挡板的设置,可避免打孔锥拔出的时候带出泥土,从而避免地膜弄坏或移位,提高打孔效率。

2、本实用新型结构简单、操作方便,既适合手动操作,又可与大型设备配套使用,应用范围广。

附图说明

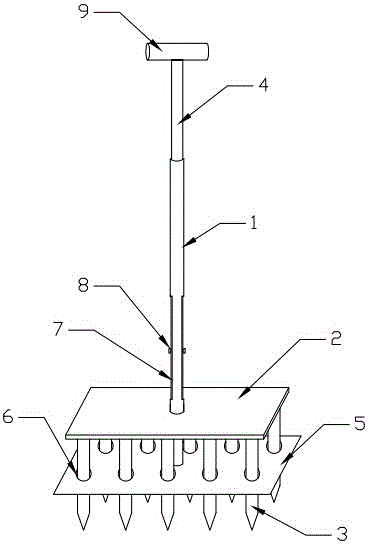

图1为本实用新型的结构示意图。

图2为本实用新型的另一使用状态的结构示意图。

图1至图2中的附图标号为:1-第一连杆,2-横板,3-打孔锥,4-第二连杆,5-挡板,6-通孔,7-滑槽,8-突起,9-横向手柄。

具体实施方式

下面结合具体实施例,进一步阐述本实用新型。

如图1-2所示,一种田间地膜打孔器,包括依次相连的第一连杆1、横板2和打孔锥3;所述第一连杆1为中空结构,第一连杆1内套设有第二连杆4,所述第二连杆4的长度大于所述第一连杆1的长度,第二连杆4下端穿过所述横板2与挡板5相连,所述挡板5平行于所述横板2,挡板5上设有与所述打孔锥3相匹配的通孔6。

所述第一连杆1的两侧对称设有两个滑槽7,所述第二连杆4上设有与所述滑槽7相匹配的突起8。所述突起8呈T形,即突起8一端穿过滑槽7卡设于第一连杆1的外部。

所述第二连杆4远离横板一端设有横向手柄9,所述横向手柄9与第二连杆4呈“T”形连接。

所述挡板5的横截面积大于所述横板2的横截面积。横板2上的通孔6为两行,且前后两行通孔6相互错开。

所述横板2上设有带内螺纹的连接孔,所述打孔锥3上部设有与所述内螺纹相匹配的外螺纹,即打孔锥3通过螺纹与横板2可拆卸式相连。可根据行宽等调整打孔锥3的安装位置,从而调整相邻孔的间距。

使用时,将田间地膜打孔器置于需要打孔的地膜上,一手握着第二连杆4的横向手柄9定位,一手握着第一连杆1下压,同时辅以脚踩横板2,使打孔锥3插入地膜和泥土里,完成打孔。如图2所示,接着提起第一连杆1拔出打孔锥3的同时,下压第二连杆4使挡板5压住泥土和地膜,避免打孔锥3拔出的时候带出泥土弄坏地膜。

本实用新型结构简单、操作方便,可用于需要对地膜进行打孔的各种作物的地膜覆盖栽培。

应理解,这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解,在阅读了本实用新型讲授的内容之后,本领域技术人员可以对本实用新型作各种修改或改动,这些等价形式同样落于本申请所附权利要求书所限定的范围。
