一种山楂组培装置的制作方法

本实用新型涉及植物组培装置技术领域，具体为一种山楂组培装置。

背景技术：

植物组织培养是在一定的场所和环境下，人为提供一定的温度、光照、湿度、营养、激素等条件，极利于高度集约化和高密度工厂化生产，也利于自动化控制生产。它是未来农业工厂化育苗的发展方向。它与盆栽、田间栽培等相比省去了中耕除草、浇水施肥、防治病虫等一系列繁杂劳动，可以大大节省人力、物力及田间种植所需要的土地。山楂是一种健胃食品，得益于近年来组织培养技术的提高，山楂组织培养的养殖户越来越多，目前市场上的组织培养装置，一般使用白炽灯给植物组织提供光照，而山楂组织对红光和蓝紫色光吸收率最强，且白炽灯是固定安装在墙壁上，这就导致植物组织吸收光照不均匀，影响植物组织的成长进度，降低了光照吸收率。

技术实现要素：

本实用新型的目的在于提供一种山楂组培装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种山楂组培装置，包括底座，所述底座的顶部固定连接有支撑腿，所述支撑腿远离底座的一侧与第一电机的底部固定连接，所述第一电机的转轴与旋转架的一侧固定连接，所述旋转架上设有凹槽，且凹槽内固定安装有轴承，所述轴承的轴心处与连杆的一端固定连接，所述连杆远离轴承的一端与培养器皿的一侧固定连接，所述培养器皿内壁的顶部固定安装有第二电机，所述第二电机的输出端与转盘的一侧固定连接，所述转盘上固定连接有固定座，所述固定座的一端与灯座的一端固定连接，所述灯座的内部固定安装有第一灯管，所述旋转架内壁的上下两侧均固定安装有第二灯管。

优选的，所述第一电机的数量为两台，两台第一电机分别设置在底座顶部的两侧，且两台第一电机的工作频率和功率均相同。

优选的，所述培养器皿的顶部和两侧均设置有通孔。

优选的，所述第一灯管的灯光颜色为红色，所述第二灯管的灯光颜色为蓝紫色。

优选的，所述培养器皿的内部固定安装有隔板，且隔板上设有通孔。

与现有技术相比，本实用新型的有益效果是：该山楂组培装置，通过第一电机和旋转架，使第二灯管绕着培养器皿旋转，从而使山楂组织全方位吸收蓝紫光，通过第二电机、转盘、固定座和灯座，使第一灯管在在培养器皿内自由转动，从而使山楂组织充分红光，近而使山楂组织能够全方位的吸收红色光和蓝紫色光，大大提高了山楂组织的成长进度和光照吸收率。

附图说明

图1为本实用新型结构示意图；

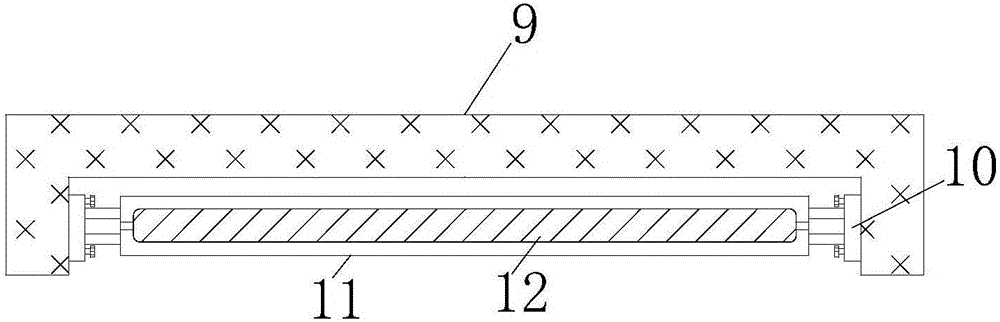

图2本实用新型结构局部示意图；

图3为本实用新型结构培养器皿侧视示意图。

图中：1底座、2支撑腿、3第一电机、4旋转架、5轴承、6连杆、7培养器皿、8第二电机、9转盘、10、固定座、11灯座、12第一灯管、13第二灯管、14隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种山楂组培装置，包括底座1，底座1的顶部固定连接有支撑腿2，支撑腿2起到支撑作用，支撑腿2远离底座1的一侧与第一电机3的底部固定连接，第一电机3的数量为两台，两台第一电机3分别设置在底座1顶部的两侧，且两台第一电机3的工作频率和功率均相同，两台功率和频率均相同的第一电机3，使旋转架4能够平稳的转动，第一电机3的转轴与旋转架4的一侧固定连接，使第一电机3带动旋转架4转动，旋转架4上设有凹槽，且凹槽内固定安装有轴承5，轴承5的轴心处与连杆6的一端固定连接，连杆6远离轴承5的一端与培养器皿7的一侧固定连接，通过设置轴承5和连杆6，使培养器皿7相对与旋转架4保持静止，培养器皿7的顶部和两侧均设置有通孔，通过在培养器皿7设置通孔，使培养器皿7内的山楂组织能够充分吸收氧气和光照，培养器皿7内壁的顶部固定安装有第二电机8，培养器皿7的内部固定安装有隔板14，且隔板14上设有通孔，隔板14能够预防转盘9意外跌落损伤山楂组织，第二电机8的输出端与转盘9的一侧固定连接，转盘9上固定连接有固定座10，固定座10的一端与灯座11的一端固定连接，灯座11的内部固定安装有第一灯管12，旋转架4内壁的上下两侧均固定安装有第二灯管13，第一灯管12的灯光颜色为红色，第二灯管13的灯光颜色为蓝紫色，通过第一灯管12使山楂组织充分吸收红色光，通过第二灯管13使山楂组织充分吸收蓝紫色光。

工作原理：该山楂组培装置，通过第一电机3带动旋转架4转动，从而使第二灯管13绕着培养器皿7转动，通过设置轴承5和连杆6，使培养器皿7相对与旋转架4保持静止，通过第二电机8带动转盘9转动，从而使第一灯管12在培养器皿7内转动，从而使山楂组织得到全方位的光照。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
