一种用于固定梨树的挡板的制作方法

本发明涉及果树植栽技术领域，特别涉及一种用于固定梨树的挡板。

背景技术：

传统的梨树的种植领域中，原则上树干的周围并无任何保护，当割草机除草时，经常发生不小心因割草机的刀片扫到树干的情况，轻者伤到树皮影响生长，重者导致整棵树枯萎。特别是刚种植的梨树幼苗，或是刚移植的梨树，在除草时虽未直接扫到，但有时候间接扫起的碎石也会伤害梨树的幼苗。

技术实现要素：

本发明的目的在于克服上述现有技术的缺陷而提供一种用于固定梨树的挡板，可任意改变排列形状及大小，十分弹性，易于拆装修改调整。其技术方案为：

一种用于固定梨树的挡板，包括数个挡板部分、至少一个u型钉部分；

所述挡板部分具有一垂直挡板、一顶缘、一底缘及一对侧缘；

所述侧缘上设有一对垂直孔道；

所述u型钉部分具有一连接件及两个插棒；

所述插棒连接在所述连接件的两端。

进一步地，所述挡板部分的数量大于等于所述u型钉部分的数量。

进一步地，所述挡板部分的数量，是大于等于2的正整数。

进一步地，所述挡板部分用来包围出一保护空间。

有益效果：本发明的一种用于固定梨树的挡板，可任意改变排列形状及大小，十分弹性，可根据梨树幼苗种植和果园的不同形状与范围，包围出不同的保护空间；另外，易于拆装修改调整，u型钉部分直接插入相邻挡板部分，即可将之固定，拆除时只要从连接件勾起即可，相当方便。

附图说明

图1是本发明的挡板的结构示意图；

图2是本发明的图1的剖视图；

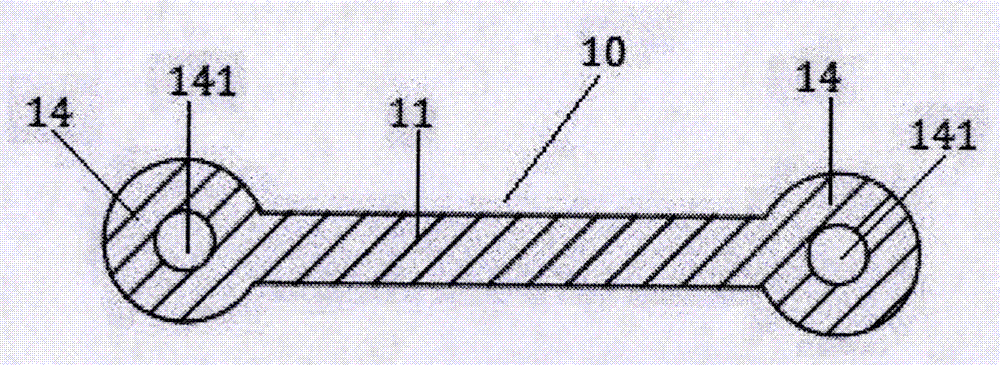

图3是本发明的图1的挡板部分的剖视图；

图4是本发明的图1的u型钉部分插入垂直孔道的剖视剖；

图5是本发明的应用示意图；

图中：10.挡板部分；11.垂直挡板；12.顶缘；13.底缘；14.侧缘；141.垂直孔道；20.u型钉部分；21.连接件；22.插棒；a。保护空间。

具体实施方式

现在结合附图对本发明作进一步的说明。附图为简化的示意图仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

参见图1～图5，本发明提供一种用于固定梨树的挡板，其包括数个挡板部分10和至少一个u型钉部分20。

关于挡板部分10，每一个挡板部分10均具有一垂直挡板11、一顶缘12、一底缘13以及一对侧缘14。该对侧缘14上设有一对垂直孔道141。

关于u型钉部分20，每一个u型钉部分2-均具有一连接件21以及两个大体平行的插棒22，该插棒22是连接在连接件21的两端。

上述每一个u型钉部分20上的两个插棒22，穿过相邻两个挡板部分10之间两相对应的垂直孔道141后，再插入土壤中固定，而将该数个挡板部分10连结固定。

实际上，该数个挡板部分10是用来包围出一保护空间a的。

挡板部分10的数量，是大于或等于u型钉部分20的数量，进一步地，该挡板部分10的数量是大于等于2的正整数。

本发明的挡板的使用方式，是以该u型钉部分20的两个插棒22，分别插入相邻两个挡板部分10的两个相对应的垂直孔道141后，再插入土壤中固定，如此，可以该数个垂直挡板11保护任一需要保护的梨树幼苗，或是刚移植、刚种植的梨树，减少幼苗被其他植物或事物触碰而损毁的概率。

上述数个挡板部分10可根据实际使用要求，任意排列，可排列成挡板模式、矩形模式或多边形模式。

挡板模式是将数个挡板部分10排列成“隔离墙”样式，而挡住到路边的幼苗，任意相邻的两个挡板部分10可随路面转弯而调整角度，使隔离墙呈弧形，这样的设计，可减少路边割草时，不小心甩到幼苗而造成损坏，并可随着路面分布，易于变化调整。

矩形模式是将数个挡板部分10包围出矩形的保护空间，可应用在刚移植好的路边的梨树，减少树被碰撞而倾倒损坏。

多边形模式是将数个挡板部分10包围成多边形的保护空间a，可适用于不规则的梨树果园形状，可随着不规则轮廓的果园的梨树分布，形成包围保护。

另外，本发明的u型钉部分20可以用任意结实物件，例如锤子，或植栽过程中挖掘路面产生的石块，即可敲击而钉入土壤，无需特殊工具。而拔出时，只要从该连接件21勾起，即可轻松拔出，所以，插、拔简单快速，易于施工。

本发明的挡板可任意改变排列形状及大小，十分弹性，可根据梨树幼苗种植和果园的不同形状与范围，包围出不同的保护空间；另外，易于拆装修改调整，u型钉部分直接插入相邻挡板部分，即可将之固定，拆除时只要从连接件勾起即可，相当方便。

尽管上文对本发明进行了详细说明，但是本发明不限于此，本技术领域技术人员可以根据本发明的原理进行各种修改。因此，凡按照本发明原理所作的修改，都应当理解为落入本发明的保护范围。

技术特征：

技术总结
本发明涉及一种用于固定梨树的挡板，包括数个挡板部分、至少一个U型钉部分；所述挡板部分具有一垂直挡板、一顶缘、一底缘及一对侧缘；所述侧缘上设有一对垂直孔道；所述U型钉部分具有一连接件及两个插棒；所述插棒连接在所述连接件的两端。本发明的一种用于固定梨树的挡板，可任意改变排列形状及大小，十分弹性，可根据梨树幼苗种植和果园的不同形状与范围，包围出不同的保护空间；另外，易于拆装修改调整，U型钉部分直接插入相邻挡板部分，即可将之固定，拆除时只要从连接件勾起即可，相当方便。

技术研发人员：冉昆;王少敏;魏树伟;王宏伟;张勇;董冉
受保护的技术使用者：山东省果树研究所
技术研发日：2017.03.20
技术公布日：2017.07.18
