技术领域:
本发明涉及一种家禽的自动喂料装置中的送料机构。
背景技术:
:
在家禽养殖领域需要经常喂食家禽,常用的喂食手段是采用人工敞开式喂养,即将饲料放在容器中或者直接洒在地面上,由家禽自由进食。这样喂食会耗费大量的饲料,而且敞开式的喂养环境易造成饲料的浪费,促使饲料利用率低,从而提高了家禽饲养成本。
技术实现要素:
:
本发明是为了解决上述现有技术存在的问题而提供一种家禽的自动喂料装置中的送料机构。
本发明所采用的技术方案有:一种家禽的自动喂料装置中的送料机构,包括传送链条、饲料箱、接料箱和开合机构,若干所述接料箱相隔一定间距地设于传送链条上,饲料箱设于传送链条的上方,开合机构设于饲料箱的出料口处;传送链条输送接料箱运动,在接料箱运动至开合机构处时,接料箱抵触于开合机构上并打开开合机构,使得饲料箱内的饲料落至接料箱内,接料箱远离开合机构后,开合机构闭合并关闭饲料箱的出料口。
进一步地,所述开合机构包括挡板、开关板、导杆、复位弹簧、压轮、销钉和浮动弹簧,所述挡板上设有出料孔,挡板固定于饲料箱的出料口处,开关板设于挡板的下方并将挡板的出料孔封闭,导杆的一端固定于开关板上,另一端插接于挡板上,复位弹簧套设于导杆上,且一端抵接于开关板上,另一端抵接于挡板上;销钉插接于开关板上,且销钉的上下两端分别伸于开关板外,浮动弹簧套设于销钉上,且浮动弹簧的上下两端分别抵接于销钉和开关板上,压轮转动连接在销钉的上端,压轮通过浮动弹簧抵触于挡板的下端面上。
进一步地,所述挡板的下端面上设有导向槽和避让槽,所述导向槽和避让槽相贯通,且避让槽的深度大于导向槽的深度。
进一步地,所述挡板的下端面上设有用于穿接导杆的凸台。
进一步地,所述接料箱上设有推台。
本发明具有如下有益效果:
本发明在使用时,在接料箱运动至开合机构处时,接料箱抵触于开合机构上并打开开合机构,使得饲料箱内的饲料落至接料箱内,接料箱远离开合机构后,开合机构闭合并关闭饲料箱的出料口,本发明可以有效地避免饲料的浪费。
附图说明:
图1为本发明结构图。

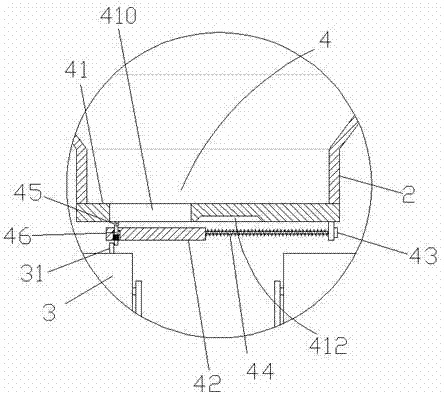

图2为本发明中开合机构在接料箱上放大图。
图3为图2中开合机构的放大图。
图4为本发明中挡板的结构图。
图5为本发明中接料箱的结构图。
具体实施方式:
下面结合附图对本发明作进一步的说明。
如图1至图5所示,本发明一种家禽的自动喂料装置中的送料机构,包括传送链条1、饲料箱2、接料箱3和开合机构4,若干接料箱3相隔一定间距地设于传送链条1上,饲料箱2设于传送链条1的上方,开合机构4设于饲料箱2的出料口处。传送链条1输送接料箱3运动,在接料箱3运动至开合机构4处时,接料箱3抵触于开合机构4上并打开开合机构4,使得饲料箱2内的饲料落至接料箱3内,接料箱3远离开合机构4后,开合机构4闭合并关闭饲料箱2的出料口。
本发明中的开合机构4包括挡板41、开关板42、导杆43、复位弹簧44、压轮45、销钉46和浮动弹簧47,在挡板41上设有出料孔410,挡板41固定于饲料箱2的出料口处,开关板42设于挡板41的下方并将挡板的出料孔410封闭,导杆43的一端螺纹连接在开关板42上,另一端插接于挡板41上,复位弹簧44套设于导杆43上,且复位弹簧44的一端抵接于开关板42上,另一端抵接于挡板41上。销钉46插接于开关板42上,且销钉46的上下两端分别伸于开关板42外,浮动弹簧47套设于销钉46上,且浮动弹簧47的上下两端分别抵接于销钉46和开关板42上,压轮45转动连接在销钉46的上端,压轮45通过浮动弹簧47抵触于挡板41的下端面上。
为便于销钉46和浮动弹簧47的安装,在开关板42上设有安装槽孔(图中未标出),销钉46穿设于该安装槽孔内,浮动弹簧47置于该安装槽孔内,且浮动弹簧47套设于销钉46上,在开关板42下端面上固定连接有端盖450,销钉46下端贯穿于该连接端盖450,浮动弹簧47上端抵接于销钉46侧壁上,下端抵接于端盖450上。
在挡板41的下端面上设有导向槽411和避让槽412,导向槽411和避让槽412相贯通,且避让槽412的深度大于导向槽411的深度,压轮45在导向槽411内滚动。
开关板42在复位弹簧44的作用下置于挡板41的下方并将挡板的出料孔410封闭,在接料箱3经过开关板42下方时,接料箱3推动销钉46,并使得开关板42向右运动,从而打开出料孔410,使得饲料箱2内的饲料落至接料箱3内;当压轮45运动至避让槽412内时,由于避让槽412的深度大于导向槽411的深度,在浮动弹簧47的作用下,销钉46向上运动,此时销钉46脱离接料箱3,在复位弹簧44的作用下,开关板42回弹至初始位置并封闭出料孔410。待下一个接料箱3运动至饲料箱2下方时,重复上述过程。
本发明中的接料箱3的长度大于挡板41的长度,可以使得开关板42回弹过程中,出料孔410内的饲料全部落至接料箱3内。导向槽411起到导向作用,可以使得压轮45的运动更加平稳。
本发明为便于导杆43的安装,在挡板41的下端面上设有用于穿接导杆43的凸台413。
为便于接料箱3作用于销钉46上,在接料箱3上设有推台31。
以上所述仅是本发明的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明原理的前提下还可以作出若干改进,这些改进也应视为本发明的保护范围。
