一种市政花坛自动喷水装置的制作方法

本实用新型涉及花坛自动喷水领域，特别是一种市政花坛自动喷水装置。

背景技术：

现如今随着社会的不断发展，人们社会建设的不断加快，为了改善城市内的市中环境，都开始大量种植植物，来改善市容，花坛是其中之一，花坛中的花不仅美观，还能吸附二氧化碳，改善市内环境，在夏季，为了避免花坛中的花枯萎，需要频繁的浇水，保持活性，人工浇水费时费力，长时间的在阳光下暴晒，会导致中暑，存在安全隐患，针对上述问题深入研究，遂有本案产生。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种市政花坛自动喷水装置。

为实现上述目的，本实用新型提供如下技术方案：一种市政花坛自动喷水装置，包括基座,所述基座上壁面安装支撑杆，所述支撑杆上壁面安装花坛座，所述花坛座上壁面开有两对安装槽，所述安装槽内下壁面开有推杆安装槽，所述推杆安装槽内安装伸缩端向上的电动推杆，所述电动推杆伸缩端安装安装板，所述安装板上壁面安装喷头，所述支撑杆前壁面开有放置槽，所述放置槽内下壁面放置蓄水箱，所述蓄水箱内安装水泵，所述水泵与两对喷头之间连接导管，所述花坛座上壁面中心处安装支杆，所述支杆上端面安装托板，所述托板上壁面安装太阳能充电板，所述托板下壁面且位于支杆一侧开有第一凹槽，所述第一凹槽内安装温度传感器。

优选的，所述安装槽开口处安装第一连接架，所述第一连接架上连接第一挡门。

优选的，所述放置槽开口处安装第二连接架，所述第二连接架上连接第二挡门。

优选的，所述第一挡门下壁面安装弹性保护层。

优选的，所述基座下壁面开有第二凹槽，所述第二凹槽内安装两对垫块，所述垫块下壁面安装防滑层。

优选的，所述支杆侧壁面安装两对LED灯，所述支杆侧壁面且位于两对LED灯上方安装两对遮挡板。

利用本实用新型的技术方案制作的一种市政花坛自动喷水装置，本装置在感知到气温达到警戒值时自动弹出喷水，很好的解放了人力，保护工作人员的身体健康，太阳能充电，节约能源，使用方便。

附图说明

图1是本实用新型所述一种市政花坛自动喷水装置的结构示意图；

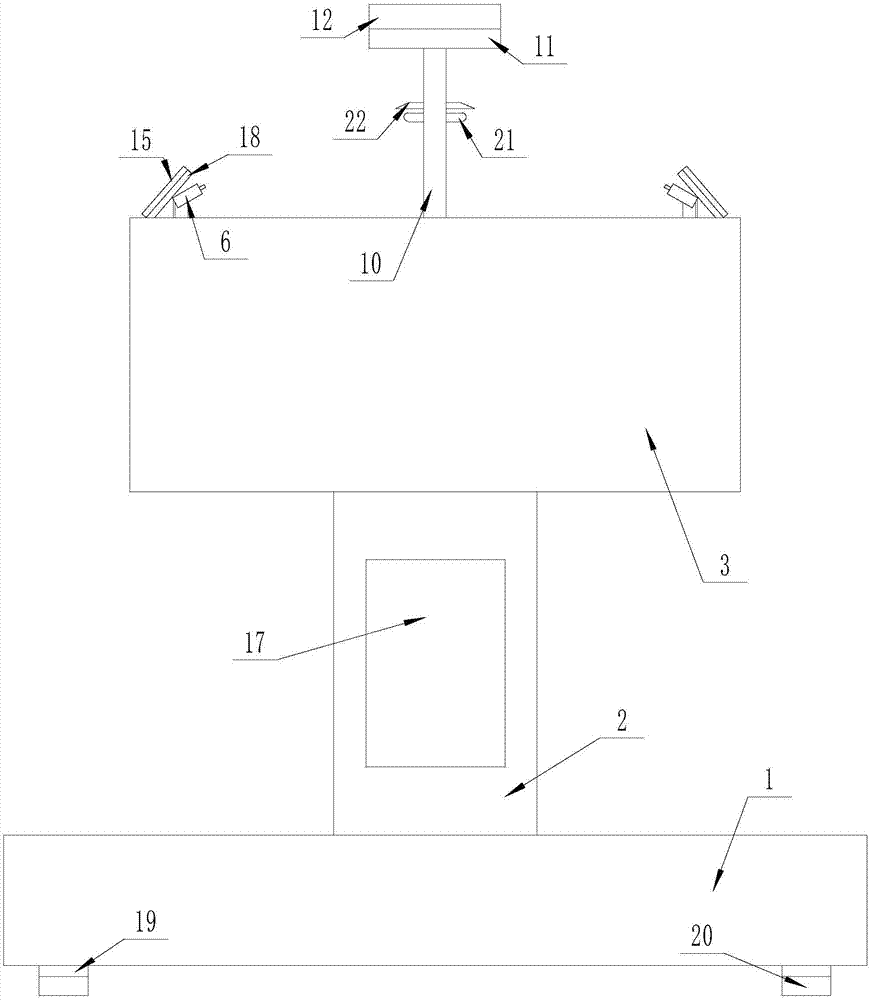

图2是本实用新型所述一种市政花坛自动喷水装置的主视图；

图3是本实用新型所述一种市政花坛自动喷水装置的侧视局部剖面图；

图4是本实用新型所述一种市政花坛自动喷水装置的俯视图；

图中，1-基座；2-支撑杆；3-花坛座；4-电动推杆；5-安装板；6-喷头；7-蓄水箱；8-水泵；9-导管；10-支杆；11-托板；12-太阳能充电板；13-温度传感器；14-第一连接架；15-第一挡门；16-第二连接架；17-第二挡门；18-弹性保护层；19-垫块；20-防滑层；21-LED灯；22-遮挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了使子描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相対重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相対重要性或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。

本实用新型提供了如图1-4所示的一种市政花坛自动喷水装置，包括基座1,所述基座1上壁面安装支撑杆2，所述支撑杆2上壁面安装花坛座3，所述花坛座3上壁面开有两对安装槽，所述安装槽内下壁面开有推杆安装槽，所述推杆安装槽内安装伸缩端向上的电动推杆4，所述电动推杆4伸缩端安装安装板5，所述安装板5上壁面安装喷头6，所述支撑杆2前壁面开有放置槽，所述放置槽内下壁面放置蓄水箱7，所述蓄水箱7内安装水泵8，所述水泵8与两对喷头6之间连接导管9，所述花坛座3上壁面中心处安装支杆10，所述支杆10上端面安装托板11，所述托板11上壁面安装太阳能充电板12，所述托板11下壁面且位于支杆10一侧开有第一凹槽，所述第一凹槽内安装温度传感器13；所述安装槽开口处安装第一连接架14，所述第一连接架14上连接第一挡门15；所述放置槽开口处安装第二连接架16，所述第二连接架16上连接第二挡门17；所述第一挡门15下壁面安装弹性保护层18；所述基座1下壁面开有第二凹槽，所述第二凹槽内安装两对垫块19，所述垫块19下壁面安装防滑层20；所述支杆10侧壁面安装两对LED灯21，所述支杆10侧壁面且位于两对LED灯21上方安装两对遮挡板22。

具体使用时：在本装置空闲处安装可编程系列控制器、蓄电池和4台电机驱动器，以MAM-200型号的控制器和6FM-200型号的蓄电池为例，将该型号控制器的输出端通过导线分别与4台电机驱动器、水泵、LED灯和WZP-100型号为例的温度传感器输入端连接，本领域人员在将4台电机驱动器通过导线分别与电动推杆的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下，在使用时支杆10支撑的托板11上的太阳能充电板12向蓄电池内进行充电蓄能，安装在托板11内的温度传感器13感知到温度达到警戒值时，安装在花坛座3内的电动推杆4带动安装在其伸缩端上的安装板5上的喷头6上升，顶开安装在第一连接架14上的第一挡门15，安装在蓄水箱7内的水泵8将水抽出，通过导管9由喷头6喷出，在补充水时打开安装在支撑杆2内的第二连接架16上的第二挡门17，向蓄水箱7内注水即可，安装在基座1内的垫块19和安装在其上的防滑层20起到支撑防滑的作用，壁面潮湿的土壤与水侵蚀基座1，弹性保护层18起到保护的作用，在夜晚LED灯21发亮照明，夜晚也能观赏花朵，遮挡板22起到遮挡的作用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
