一种用于炒芝麻机的多功能灶的制作方法

本实用新型属于香油生产设备领域，尤其是涉及一种用于炒芝麻机的多功能灶。

背景技术：

小磨香油是人们日常生活中极佳的调味品，具有极高的营养价值和保健作用。原材料为芝麻，需要对芝麻进行炒制，现有一种炒芝麻机对芝麻进行加工炒制，热源为燃煤或者燃气，只能是单一的热源，无法实现双热源相互切换，加热的均匀度较差。

技术实现要素：

有鉴于此，本实用新型旨在提出一种用于炒芝麻机的多功能灶，可以解决上述问题。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种用于炒芝麻机的多功能灶，包括主管和连接板，所述主管的一端为封口，另一端设有连接管道的开口并设有外螺纹，主管设有若干个，主管之间相互平行，并通过连接板固定，主管上均布有若干个喷口，均朝向同一方向，喷口上可拆卸连接喷嘴；所述连接板与主管之间通过定位板固定连接。

进一步，所述连接板设有两个，为第一连接板和第二连接板，第一连接板设于靠近主管的封口处，第二连接板设于主管上靠近中间的位置。

进一步，所述定位板呈Ω状，定位板的两边通过螺钉固定于连接板上。

进一步，所述喷嘴上连接有散射筒，散射筒为一端开口的圆柱状，其底端中心处设有用于安装喷嘴的安装孔，散射筒底端围绕安装孔周围均布有散射孔。

相对于现有技术，本实用新型所述的用于炒芝麻机的多功能灶具有以下优势：将该装置应用在炒芝麻机的灶台内，能够实现双热源相互切换，既可以燃煤，也可以烧汽，加热更加均匀。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型的结构示意图；

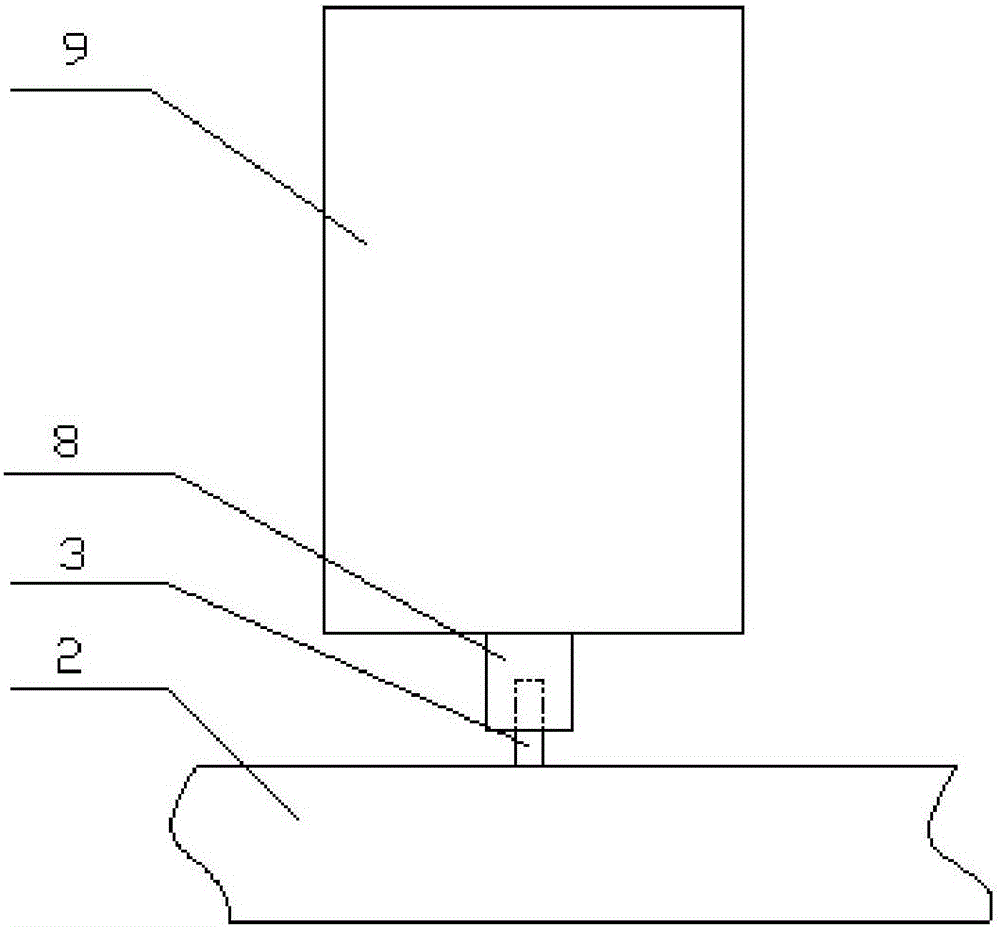

图2为散射筒与主管之间的连接关系示意图；

图3为图2(不含主管和喷口)的仰视图；

附图标记说明：

1-外螺纹；2-主管；3-喷口；4-定位板；5-螺钉；6-第二连接板；7-第一连接板；8-喷嘴；9-散射筒；10-散射孔。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图1～3所示，一种用于炒芝麻机的多功能灶，包括主管2和连接板，所述主管2的一端为封口，另一端设有连接管道的开口并设有外螺纹1，主管2设有若干个，主管2之间相互平行，并通过连接板固定，主管2上均布有若干个喷口3，均朝向同一方向，喷口3上可拆卸连接喷嘴8，连接板与主管2之间通过定位板4固定连接。

所述连接板设有两个，为第一连接板7和第二连接板6，第一连接板7设于靠近主管2的封口处，第二连接板6设于主管2上靠近中间的位置。

所述定位板4呈Ω状，定位板4的两边通过螺钉5固定于连接板上。

所述喷嘴8上连接有散射筒9，散射筒9为一端开口的圆柱状，其底端中心处设有用于安装喷嘴8的安装孔，散射筒9底端围绕安装孔周围均布有散射孔10。

使用时，将该装置放置在炒芝麻机的灶台内，连接燃气管路，燃气的原料为甲醇油，将散射筒9竖直向上放置，对准炒锅。如果想使用燃煤的方式加热，可将该装置拆掉，在灶台内放入煤即可。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
