一种用于家禽屠宰的除水装置的制作方法

本实用新型涉及禽类屠宰加工设备领域，具体涉及一种用于家禽屠宰的除水装置。

背景技术：
：

在进行大规模家禽屠宰加工生产时，一般经过电击杀死、烫水、褪毛、放血、冷却最后分割，在进行冷却、分割前，需要进行冲洗，从而将体表的残留污血以及内脏的脏水冲洗干净，现有技术往往是通过悬挂的方式将残留在禽体表面的污水和污血自然控水，这种方式一个缺点是清除污血不干净，容易残留，造成禽体卫生安全不达标，二是效率较低，影响生产的进度，造成生产效率底下。

技术实现要素：
：

本实用新型所要解决的技术问题在于克服现有的技术缺陷，提供一种用于家禽屠宰的除水装置，该装置通过机械方式，对多个禽体一次性通过甩干的方式，能够将残留在禽体表面的污水以及体内的污血彻底清除，从而解决现有技术清除污水、污血不彻底，导致禽体的卫生安全不达标以及生产效率低下的问题，该装置提高了生产效率，增强了禽体生产的卫生安全。

本实用新型所要解决的技术问题采用以下的技术方案来实现：

一种用于家禽屠宰的除水装置，包括机箱、传动机构和除水机构，其特征在于：

所述机箱上部设置上盖，一侧设置开口，开口设置开合门，底部设置梯形集水槽，通过上盖将机箱密封，通过开口将禽体装入机箱内部，通过集水槽将禽体的除水后的污水收集，便于集中处理。

所述开合门设置把手，便于开合门的打开和闭合。

所述集水槽底部设置多个出水口，通过出水口将集水槽内的污水排出。

所述传动机构包括传动电机和传动轴，所述传动电机设置在机箱外部一侧，所述传动轴一端与传动电机连接，另一端穿过机箱延伸至机箱内部，通过传动电机驱动传动轴带动除水机构工作。

所述除水机构包括设置在传动轴两侧的固定板，所述固定板中间纵向设置沥水槽，靠近传动轴的一端设置锁颈圈，两侧分别设置固定口，将禽体头部插入锁颈圈固定，将禽体的翅部以及双腿插入固定口固定，通过传动电机和传动轴驱动固定板快速转动，禽体残留污水在离心力的影响下被迅速甩出，并通过沥水槽排到机箱底部。

所述固定板设置多个，分别对应固定设置在机箱内部传动轴的两侧。

本实用新型的有益效果为：提供一种用于家禽屠宰的除水装置，该装置通过机械方式，对多个禽体一次性通过甩干的方式，能够将残留在禽体表面的污水以及体内的污血彻底清除，提高了生产效率，增强了禽体生产的卫生安全。

附图说明：

图1为本实用新型的结构示意图。

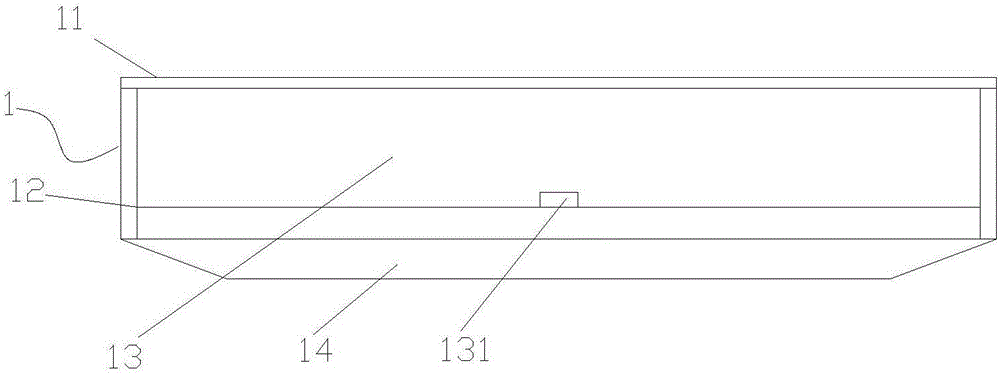

图2为本实用新型的侧视图。

具体实施方式：

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1、2所示，一种用于家禽屠宰的除水装置，包括机箱1、传动机构2和除水机构3，其特征在于：

所述机箱1上部设置上盖11，一侧设置开口12，开口12设置开合门13，底部设置梯形集水槽14；

所述开合门13设置把手131。

所述集水槽14底部设置多个出水口141。

所述传动机构2包括传动电机21和传动轴22，所述传动电机21设置在机箱1外部一侧，所述传动轴22一端与传动电机21连接，另一端穿过机箱1延伸至机箱1内部，通过传动电机21驱动传动轴22带动除水机构3工作；

所述除水机构3包括设置在传动轴22两侧的固定板31，所述固定板31中间纵向设置沥水槽32，靠近传动轴22的一端设置锁颈圈33，两侧分别设置固定口34。

所述固定板31设置多个，分别对应固定设置在机箱1内部传动轴22的两侧。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
