一种新型花生脱壳装置的制作方法

本实用新型涉一种新型脱花生粉壳装置，属于机械领域。

背景技术：

农业机械是指农作物种植业和畜牧业生产过程中，以及农、畜产片初加工和处理过程中所使用的各种机械，农业机械包括农用动力机械、农田建设机械，脱壳机是农业机械的一种，现有大多脱壳机在脱壳过程中存在工作效率较低且不能直接产出清洁高脱壳度的花生仁，此外，现有机械还存在操作很不方便，且功能比较单一，缺乏一种复合型多功能的脱壳装置，而我们的该款设计便是对该领域空白的弥补，是应广大消费者需求的应运而生之设计，也是切合当今农业发展政策中绿色环保、机械现代化宗旨的创新设计，为使用者带来的福音，不仅提高了使用者的工作效率，减少了劳动强度，同时使得水资源能够循环利用，是迎合现代化农业生产的需要的创新之作。

技术实现要素：

该新型在传统割草装置的基础上进行了改造创新，在花生经过脱壳装置脱壳后，将其置入水中进行分离，使得花生壳、花生仁以及泥尘得以完美分离，直接得到能够食用的清洁花生仁，同时运行中使用过的水在经过过滤后可循环利用，保证了水资源的充分重复可循环使用，提高了资源的的利用效率，减轻了使用者的劳动强度，为他们带来了福音，该举为脱壳装置的绿色生产开创了道路，也为以后的发明改造提供了借鉴，该新型结构简单，使用方便，应用广泛，有效解决了背景中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型涉及一种新型花生脱壳装置，包括主体，所述主体顶部设有放料口，所述放料口内腔设有脱壳装置，所述放料口顶部设有顶盖，所述放料口一侧设有电机装置，所述主体一侧设有进水管，所述进水管一侧连接有回流管，所述回流管上设有开关阀，所述进水管另一侧连接有水泵装置，所述主体内腔设有截流板，所述截流板下方设有粗滤层，所述粗滤层下方设有精滤层，所述精滤层一侧设有清理口，所述主体底部设有车轮，所述主体另一侧设有出杂管，所述出杂管下方设有出料口。

进一步而言，所述顶盖上设有把手。

进一步而言，所述截流板为伸缩设计。

进一步而言，所述进水管与回流管皆管道连接水泵装置。

进一步而言，所述电机装置电性连接脱壳装置。

该新型在传统割草装置的基础上进行了改造创新，在花生经过脱壳装置脱壳后，将其置入水中进行分离，使得花生壳、花生仁以及泥尘得以完美分离，直接得到能够食用的清洁花生仁，同时运行中使用过的水在经过过滤后可循环利用，保证了水资源的充分重复可循环使用，提高了资源的的利用效率，减轻了使用者的劳动强度，为他们带来了福音，该举为脱壳装置的绿色生产开创了道路，也为以后的发明改造提供了借鉴，该新型结构简单，使用方便，应用广泛，有效解决了背景中的问题。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种新型花生脱壳装置结构示意图。

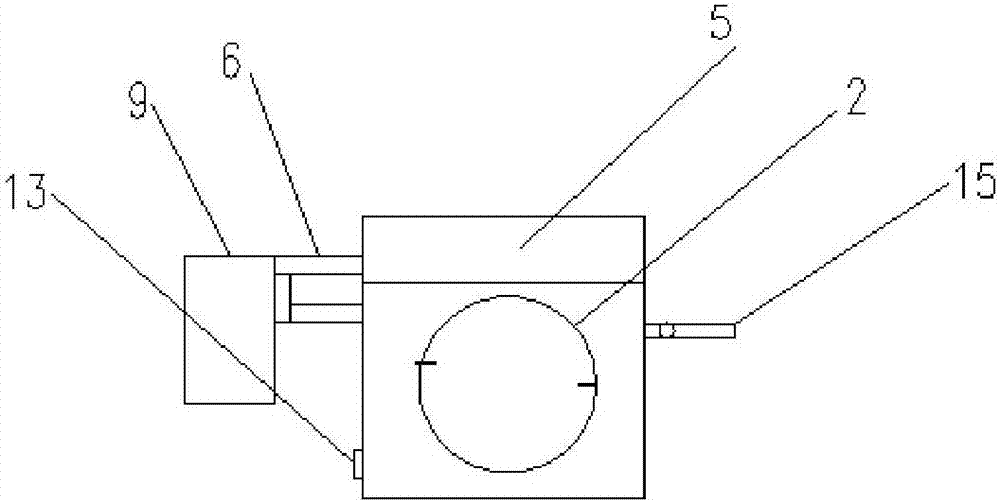

图2是本实用新型一种新型花生脱壳装置俯视图。

图中标号：1、主体；2、放料口；3、脱壳装置；4、顶盖；5、电机装置；6、进水管；7、回流管；8、开关阀；9、水泵装置；10、截流板；11、粗滤层；12、精滤层；13、清理口；14、车轮；15出杂管；16出料口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，一种新型花生脱壳装置，包括主体1，所述主体1顶部设有放料口2，便于物料的放入，所述放料口2内腔设有脱壳装置3，运行中对物料进行脱壳处理，所述放料口2顶部设有顶盖4，保证了其封闭性，既防止了外物对脱壳作业的影响，也避免了脱壳过程中物料弹出的可能性，所述放料口2一侧设有电机装置5，为脱壳装置提供了动力来源，保证了装置的高效运行，所述主体1一侧设有进水管6，放水进入使得脱壳后花生壳在水中因为密度原因呈漂浮状态，所述进水管6一侧连接有回流管7，可以在水经过过滤后通过回流管6回 流进行重复利用，所述回流管7上设有开关阀8，对水管进行活性调解，所述进水管6另一侧连接有水泵装置9，便于水管的吸排水作业，所述主体1内腔设有截流板10，在注水后花生壳飘浮起时对其进行拦截，使得壳体与其他分离开来，不影响后续操作，所述截流板10下方设有粗滤层11，对花生仁中存在的泥尘沉淀物进行粗略过滤，使得花生仁能够与其分离开来，所述粗滤层11下方设有精滤层12，对水中存在的泥尘沉淀物进行过滤以便得到洁净水循环利用，所述精滤层12一侧设有清理口13，便于清理滤层上的过滤杂物，所述主体1底部设有车轮14，便于装置的移动，所述主体1另一侧设有出杂管15，便于壳体的排除，所述出杂管15下方设有出料口16，便于花生仁的输出。

更具体而言，所述顶盖4上设有把手，便于使用者拿放，提高使用舒适度，所述截流板10为伸缩设计，两侧截流板伸缩扣合，使得主体1内部中通，不影响其他操作进行，所述进水管6与回流管7皆管道连接水泵装置9，便于水泵装置9吸排运行的顺行进行，所述电机装置5电性连接脱壳装置3，为装置的运转提供了能源，保证了装置的高效平稳运行。

该新型在传统割草装置的基础上进行了改造创新，在花生经过脱壳装置脱壳后，将其置入水中进行分离，使得花生壳、花生仁以及泥尘得以完美分离，直接得到能够食用的清洁花生仁，同时运行中使用过的水在经过过滤后可循环利用，保证了水资源的充分重复可循环使用，提高了资源的的利用效率，减轻了使用者的劳动强度，为他们带来了福音，该举为脱壳装置的绿色生产开创了道路，也为以后的发明改造提供了借鉴，该新型结构简单，使用方便，应用广泛，有效解决了背景中的问题。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
