滚筒式果脯清选机的制作方法

本发明涉及一种果脯生产设备，具体指一种滚筒式果脯清选机。

背景技术：

果脯的清选分级是果脯加工的重要环节之一，果脯的清选效果将严重影响产品的品质，而果脯清选机的结构设计合理与否将直接决定果脯的清选效果。目前，果脯清选机绝大多数为螺旋进给式结构，即在水平设置的柱形筒体内设置螺旋输送轴，果脯的清洗、分级是随着螺旋输送轴螺旋进给进行；在长期的生产实践中我们发现此种结构存在以下不足：果脯清选行程较短，造成清洗时间短，清洗不彻底、不干净，无法保证果脯产品质量。为了延长清洗时间，普遍的做法有减缓螺旋输送轴的进给速率（降低螺旋输送轴的转速）或延长螺旋输送轴的轴向尺寸；但若降低螺旋输送轴的转速，同时会降低清洗强度，同样影响清洗效果；若延长螺旋输送轴的轴向尺寸，不但增大了设备整体的体积和占地面积，而且使得能耗增加，生产成本增加。因此，亟需设计一种新型结构的果脯清选机，以延长果脯的清洗时间，从而解决上述技术问题。

技术实现要素：

针对上述技术问题，本发明提供了一种结构合理的滚筒式果脯清选机，有效解决了现有果脯清选机清洗时间短，清洗不彻底、不干净的问题。

本发明通过以下技术方案来实现：

一种滚筒式果脯清选机，包括圆筒形的清选机壳体，清选机壳体上端设有向其内腔进水的进水口，底部设有排水口，清选机壳体内同轴设有用于盛装果脯的转筒，所述转筒由孔板制造而成，其各个面上均布有若干漏水圆孔，所述转筒中心位置的一端与一转轴连接，转轴贯穿清选机壳体与电机连接，以驱动转筒旋转，转筒转动时其内部的果脯浸没在水中并随转筒旋转清洗；所述转筒中心位置的另一端设有进出料口，该进出料口与清选机壳体前端面的漏斗形进出料口相对应。

作为本案的优化方案，所述转筒的内侧外缘面上间隔设有搅拌果脯用的格挡。

作为本案的优化方案，所述电机与智能电控柜连接，用以控制电机的转速和运转时间。

作为本案的优化方案，所述转筒上漏水圆孔的孔径控制在3～10mm。

作为本案的优化方案，所述清选机壳体及电机整体固定安装在一支撑架上。

本发明的有益效果是：采用双筒体结构代替原有的螺旋进给式果脯清选机，实现了果脯清洗时间灵活可控，达到清洗彻底、干净的目的；结构合理，效果显著，能够实现自动化精准作业，减少人力投入，降低生产成本，具有较好的市场前景和经济价值，适于推广应用。

附图说明

图1为本发明滚筒式果脯清选机的结构示意图；

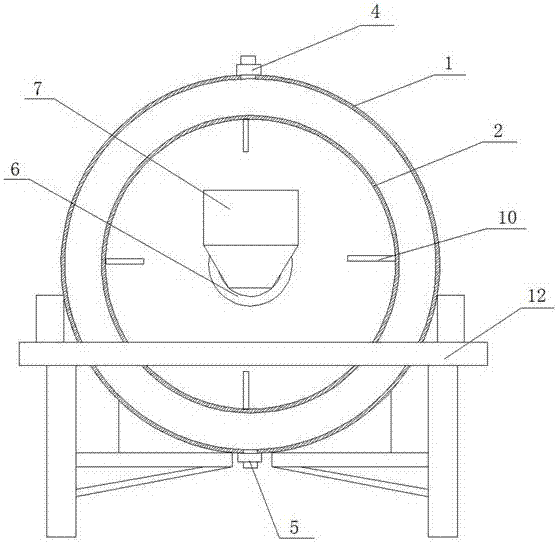

图2为本发明滚筒式果脯清选机的结构主视图；

图中：1-清选机壳体，2-转筒，3-转轴，4-进水口，5-排水口，6-进出料口，7-漏斗形进出料口，8-漏水圆孔，9-电机，10-格挡，11-智能电控柜，12-支撑架。

具体实施方式

下面将结合附图及实施例对本发明及其效果作进一步阐述。

如图1和2所示，一种滚筒式果脯清选机，包括圆筒形的清选机壳体1，清选机壳体1上端设有向其内腔进水的进水口4，底部设有排水口5，清选机壳体1内同轴设有用于盛装果脯的转筒2，所述转筒2由孔板制造而成，其各个面上均布有若干漏水圆孔8，漏水圆孔8的孔径控制在3～10mm，使得水能进入转筒2的同时，又能将果脯中的杂质分离出来；所述转筒2中心位置的一端与一转轴3连接，转轴3贯穿清选机壳体1与电机9连接，以驱动转筒2旋转，转筒2转动时其内部的果脯浸没在水中并随转筒2旋转清洗；所述转筒2中心位置的另一端设有进出料口6，该进出料口6与清选机壳体1前端面的漏斗形进出料口7相对应。由进出料口6将果脯投入转筒2内，通过进水口4向壳体内腔进水，水位要低于进出料口6且要淹没果脯；启动电机9，转筒2旋转清洗，果脯中的杂质随着转筒2旋转通过漏水圆孔8进入壳体内腔，即有效分离了杂质和果脯，保证了清洗效果；通过合理控制转筒2的旋转时间，实现了果脯清洗时间灵活可控，达到清洗彻底、干净的目的；清洗完毕后，停止电机9，通过排水口5将壳体内的污水排净；此时，可直接将清洗后的果脯取出，或继续启动电机由转筒2对果脯旋转脱水后取出。

进一步地，所述转筒2的内侧外缘面上间隔设有数个格挡10，在旋转清洗中格挡10能够起到搅拌果脯的作用，以提高清洗效果。电机9可与智能电控柜11连接，用以控制电机4的转速和运转时间，实现自动化精准作业，减少人力投入。此外，清选机壳体1及电机9整体固定安装在一支撑架12上，以保证本清选机在清洗过程中的稳固性，实现安全生产。

以上实施例仅是示例性的，并不会局限本发明，应当指出对于本领域的技术人员来说，在本发明所提供的技术启示下，所做出的其它等同变型和改进，均应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种滚筒式果脯清选机，包括清选机壳体，清选机壳体上端设有向其内腔进水的进水口，底部设有排水口，清选机壳体内同轴设有用于盛装果脯的转筒，转筒由孔板制造而成，其各个面上均布有若干漏水圆孔，转筒中心位置的一端与一转轴连接，转轴贯穿清选机壳体与电机连接，以驱动转筒旋转，转筒转动时其内部的果脯浸没在水中并随转筒旋转清洗；转筒中心位置的另一端设有进出料口，该进出料口与清选机壳体前端面的漏斗形进出料口相对应。采用双筒体结构代替原有的螺旋进给式果脯清选机，实现了果脯清洗时间灵活可控，达到清洗彻底、干净的目的；结构合理，效果显著，能够实现自动化精准作业，减少人力投入，降低生产成本，适于推广应用。

技术研发人员：张建平
受保护的技术使用者：甘肃顶呱呱食品有限公司
技术研发日：2017.06.27
技术公布日：2017.11.03
