一种多功能智能温控食品盒的制作方法

本实用新型属于自动控制技术领域，尤其涉及一种多功能智能温控食品盒。

背景技术：

现有的保温制冷饭盒大都是被动制冷加热，且受保温时间及环境温度等多方面的限制，对食品的温度控制存在极大的不便，同时携带保温饭盒及冷藏箱对外出旅游存在不便的影响，无法满足人们对食品的易于携带、随时随地主动加热或制冷的一些需求。

技术实现要素：

本实用新型为解决公知技术中存在的现有饭盒功能单一，保温制冷效果受保温时间及环境温度等多方面的限制，保温制冷效果不理想，使用携带较为不便，无法满足人们对食品的易于携带、随时随地主动加热或制冷需求的问题而提供一种结构简单、使用方便、功能多样、节能环保的多功能智能温控食品盒。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

一种多功能智能温控食品盒，该多功能智能温控食品盒包括：杯体、由内胆和外壳构成的盒体，所述盒体设置在所述杯体中；

所述内胆中安装有USB插孔、工作电源、单片机、温度传感器、制冷装置、制热装置；

所述杯体上安装有太阳能光伏发电板、电源开关、制冷开关、制热开关、显示开关、温度调节旋钮和显示器；

所述太阳能光伏发电板与所述USB插孔相连接，所述USB插孔与所述工作电源相连接，所述工作电源与所述电源开关相连接，所述电源开关与所述单片机相连接，所述单片机的输入端与所述温度传感器、制冷开关、制热开关、显示开关及温度调节旋钮相连接，所述单片机的输出端与制冷装置、制热装置及显示器相连接。

进一步，所述内胆采用不锈钢制成的内胆。

进一步，所述工作电源采用可充电式铅酸蓄电池，安装于所述盒体的底部。

进一步，所述制冷装置采用半导体制冷片，所述半导体制冷片安装于所述内胆与外壳之间的上部。

进一步，所述半导体制冷片的热极端安装有散热片。

进一步，所述制热装置采用安装于所述内胆内壁的电阻丝构成。

进一步，所述显示器中设置有LED温度显示屏。

进一步，按下制热开关或制冷开关，单片机上电后运行，温度传感器检测盒体的盒内温度，等待用户通过温度调节旋钮输入预设温度，用户输入预设温度并确认后，单片机将启制热装置或制冷装置，同时检测盒体的盒内温度，当盒体的盒内温度与预设温度相同时，单片机停止制热装置或制冷装置，同时检测盒体的盒内温度，当盒体的盒内温度与预设温度的差值超过允许范围，单片机将再次启动制热装置或制冷装置，达到恒温的目的。

本实用新型提供的多功能智能温控食品盒，包括：杯体、由内胆和外壳构成的盒体，盒体设置在杯体中，内胆中安装有USB插孔、工作电源、单片机、温度传感器、制冷装置、制热装置，杯体上安装有太阳能光伏发电板、电源开关、制冷开关、制热开关、显示开关、温度调节旋钮和显示器，太阳能光伏发电板与USB插孔相连接，USB插孔与工作电源相连接，工作电源与电源开关相连接，电源开关与单片机相连接，单片机的输入端与温度传感器、制冷开关、制热开关、显示开关及温度调节旋钮相连接，单片机的输出端与制冷装置、制热装置及显示器相连接；制冷装置采用半导体制冷片进行制冷，制冷效率更高，采用太阳能光伏发电板提供电能，环保节能，功能多样，保温制冷效果理想，使用携带方便，满足了人们对食品的易于携带、随时随地主动加热或制冷需求，结构简单、使用方便。

附图说明

图1是本实用新型实施例提供的多功能智能温控食品盒的结构示意图；

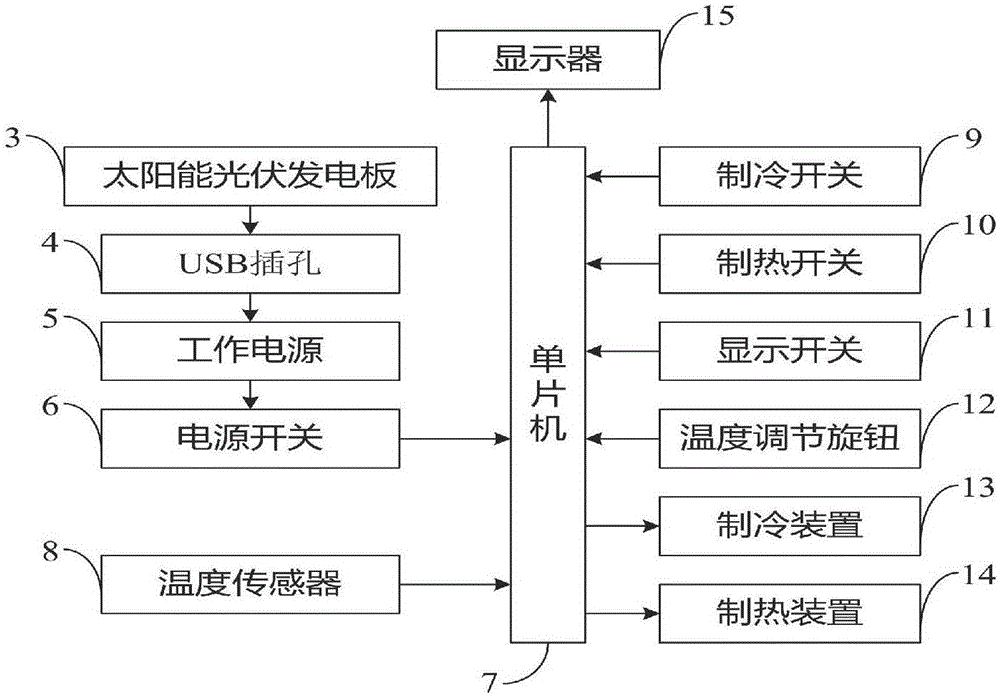

图2是本实用新型实施例提供的多功能智能温控食品盒的控制原理结构示意图。

图中：1、杯体；2、盒体；2-1、内胆；2-2、外壳；3、太阳能光伏发电板；4、USB插孔；5、工作电源；6、电源开关；7、单片机；8、温度传感器；9、制冷开关；10、制热开关；11、显示开关；12、温度调节旋钮；13、制冷装置；14、制热装置；15、显示器。

具体实施方式

为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下：本实用新型所用到的模块或单元都属于已知模块或单元，在购买模块或单元时，已经安装有软件。本实用新型不存在软件或方法的创新。

请参阅图1和图2：一种多功能智能温控食品盒，该多功能智能温控食品盒包括：杯体1、由内胆2-1和外壳2-2构成的盒体2，盒体2设置在杯体1中；

内胆2-1中安装有USB插孔4、工作电源5、单片机7、温度传感器8、制冷装置13、制热装置14；

杯体1上安装有太阳能光伏发电板3、电源开关6、制冷开关9、制热开关10、显示开关11、温度调节旋钮12和显示器15；

太阳能光伏发电板3与USB插孔4相连接，USB插孔4与工作电源5相连接，工作电源5与电源开关6相连接，电源开关6与单片机7相连接，单片机7的输入端与温度传感器8、制冷开关9、制热开关10、显示开关11及温度调节旋钮12相连接，单片机7的输出端与制冷装置13、制热装置14及显示器15相连接。

在本实用新型实施例中，内胆2-1采用不锈钢制成的内胆2-1。

在本实用新型实施例中，工作电源5采用可充电式铅酸蓄电池，安装于盒体2的底部。

在本实用新型实施例中，制冷装置13采用半导体制冷片，半导体制冷片安装于内胆2-1与外壳2-2之间的上部。

在本实用新型实施例中，半导体制冷片的热极端安装有散热片。

在本实用新型实施例中，制热装置14采用安装于内胆2-1内壁的电阻丝构成。

在本实用新型实施例中，显示器15中设置有LED温度显示屏。

在本实用新型实施例中，按下制冷开关9或制热开关10，单片机7上电后运行，温度传感器8检测盒体2的盒内温度，等待用户通过温度调节旋钮12输入预设温度，用户输入预设温度并确认后，单片机7将启制热装置10或制冷装置9，同时检测盒体2的盒内温度，当盒体2的盒内温度与预设温度相同时，单片机7停止制热装置10或制冷装置9，同时检测盒体2的盒内温度，当盒体2的盒内温度与预设温度的差值超过允许范围，单片机7将再次启动制热装置10或制冷装置9，达到恒温的目的。

本实用新型提供了一种多功能智能温控食品盒，包括：盒体2，盒体2由内胆2-1和外壳2-2组成，内胆2-1用不锈钢制成，USB插孔4与底部的工作电源5相连，工作电源5与单片机7相连，单片机7与制冷装置13、制热装置14相连，以便控制；内胆2-1安装有温度传感器8，温度传感器8与单片机7输入端相连，单片机7输出端与显示器15相连，显示器15上设有温度显示屏；杯体1上设有电源开关6、制冷开关9、制热开关10、显示开关11和温度调节旋钮12。工作电源5采用铅酸蓄电池，铅酸蓄电池安装于盒体2底部。制冷装置13采用半导体制冷片，安装于内胆2-1与外壳2-2之间的上部，用散热片安装于半导体制冷片热极端；制热装置14由安装于内胆2-1内壁的电阻丝构成，太阳能光伏发电板3将电能存储于铅酸蓄电池中，单片机7根据食品盒的设定，将电能用于食品或水果的制热或制冷。

本实用新型的技术效果：

1)由于采用半导体制冷片进行制冷，相比传统压缩机制冷技术具有更小的体积，更高的制冷效率，可有效缩小主动制冷制热食品盒的体积或者为食品盒留出更多的空间存放食品。

2)对人们以后的居家旅游带来颠覆式的改变。以后居家旅游不再担心餐馆吃饭的昂贵消费，事先将食品分类进行塑封处理，学校、公司或旅途中想吃饭时，利用充电宝，或者旅馆中的电源，将塑封食物倒入食品盒中加热一段时间便可食用。

3)保持冷饮口感。在家庭中，便可在来客人时，将水果放入食品盒中进行冷冻，避免了放冰箱互相串味引起的口感下降。

本实用新型实施例提供的多功能智能温控食品盒，包括：杯体1、由内胆2-1和外壳2-2构成的盒体2，盒体2设置在杯体1中，内胆2-1中安装有USB插孔4、工作电源5、单片机7、温度传感器8、制冷装置13、制热装置14，杯体1上安装有太阳能光伏发电板3、电源开关6、制冷开关9、制热开关10、显示开关11、温度调节旋钮12和显示器15，太阳能光伏发电板3与USB插孔4相连接，USB插孔4与工作电源5相连接，工作电源5与电源开关6相连接，电源开关6与单片机7相连接，单片机7的输入端与温度传感器8、制冷开关9、制热开关10、显示开关11及温度调节旋钮12相连接，单片机7的输出端与制冷装置13、制热装置14及显示器15相连接；制冷装置13采用半导体制冷片进行制冷，制冷效率更高，采用太阳能光伏发电板3提供电能，环保节能，功能多样，保温制冷效果理想，使用携带方便，满足了人们对食品的易于携带、随时随地主动加热或制冷需求，结构简单、使用方便。

以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
