一种环保型除尘消毒系统的制作方法

本发明涉及除尘消毒技术领域，尤其涉及一种环保型除尘消毒系统。

背景技术：

目前，在医院中，由于清洁人员不断的进行清洁作业，往往会导致空气中存在较多的固体颗粒杂质，从而影响医院的空气质量，进而影响病人及医护人员的身心健康，并且医院中往往需要对器械进行消毒，以便引起交叉感染，现有的消毒装置成本较高，且体积较大，不适合小型医院的使用。

因此，需要提供一种新的技术方案解决上述技术问题。

技术实现要素：

本发明的目的是提供一种可有效解决上述技术问题的环保型除尘消毒系统。

为了解决上述技术问题，本发明采用如下技术方案：

一种环保型除尘消毒系统，所述环保型除尘消毒系统包括抽气装置、位于所述抽气装置下方的第一框体装置、收容于所述第一框体装置内的第一过滤装置、位于所述第一过滤装置下方的第一消毒装置、位于所述第一消毒装置下方的第二过滤装置、位于所述第一框体装置右侧的第二框体装置、收容于所述第二框体装置内的第三过滤装置，所述抽气装置包括抽气管、设置于所述抽气管上的风机、第一阀门及位于所述风机右侧的第一支架，所述第一框体装置包括第一框体、位于所述第一框体右侧的第一斜杆，所述第一过滤装置包括第一过滤网、位于所述第一过滤网左右两侧的第一固定杆、位于所述第一固定杆下方的第一振动器、位于所述第一过滤网下方的第一弹簧、位于所述第一弹簧下方的第一横板、位于所述第一横板左右两侧的第二过滤网及位于所述第一横板下方的椭圆轮，所述第一消毒装置包括第一玻璃罩及收容于所述第一玻璃罩内的第一紫外线灯，所述第二过滤装置包括第三过滤网、设置于所述第三过滤网上的缓冲块、位于所述第三过滤网下方的第四过滤网、位于所述缓冲块下方的第二弹簧、位于所述第四过滤网下方的固定柱、位于所述固定柱下方的海绵块、位于所述海绵块下方的弯曲板、位于所述弯曲板下方的第五过滤网，所述第二框体装置包括第二框体、位于所述第二框体右侧的排出管、设置于所述排出管上的第二阀门、设置于所述第二框体上的挡板、位于所述挡板上方的握持环、位于所述握持环左侧的卡扣杆、位于所述卡扣杆上方的握持杆、位于所述挡板下方的第二玻璃罩及收容于所述第二玻璃罩内的第二紫外线灯，所述第三过滤装置包括滚轮、设置于所述滚轮上的刷毛、位于所述滚轮右侧的第六过滤网、散热框、收容于所述散热框内的加热棒、位于所述散热框上方的第七过滤网、位于所述第七过滤网上方的限定杆、位于所述第六过滤网右侧的第八过滤网、位于所述第八过滤网左右两侧的固定块及位于所述固定块右侧的第九过滤网。

所述抽气管呈L型，所述第一支架呈L型，所述第一支架的上端与所述风机固定连接，所述第一支架的下端呈竖直状。

所述第一框体呈空心的长方体且竖直放置，所述第一框体上设有位于其上表面的第一通孔及位于其右表面的第二通孔，所述抽气管的下端对准所述第一通孔且与所述第一框体的上表面固定连接，所述第一支架的下端与所述第一框体的上表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的上端与所述第一框体的右表面固定连接。

所述第一过滤网呈弯曲状，所述第一过滤网位于所述第一通孔的下方，所述第一固定杆设有两个，所述第一固定杆呈水平状，所述第一固定杆的一端与所述第一框体的内表面固定连接，所述第一固定杆的另一端与所述第一过滤网的侧面固定连接，所述第一振动器与所述第一固定杆固定连接，所述第一弹簧呈竖直状，所述第一弹簧的上端与所述第一过滤网固定连接，所述第一弹簧的下端与所述第一横板固定连接，所述第一横板呈长方体且水平放置，所述第二过滤网设有两个且分别位于所述第一横板的左右两侧，所述第二过滤网呈长方体且水平放置，所述第二过滤网的一端与所述第一框体的内表面固定连接，所述第二过滤网的另一端与所述第一横板的侧面固定连接，所述椭圆轮的横截面呈椭圆形，所述椭圆轮与所述第一框体轴转连接。

第一玻璃罩呈空心的半球状，所述第一玻璃罩的侧面与所述第一框体的内表面固定连接。

所述第三过滤网呈长方体且水平放置，所述第三过滤网的侧面与所述第一框体的内表面固定连接，所述第三过滤网上设有贯穿其上下表面的第三通孔，所述缓冲块呈圆台状，所述缓冲块收容于所述第三通孔内且所述缓冲块的侧面顶靠在所述第三过滤网上，所述第四过滤网呈长方体且水平放置，所述第四过滤网的侧面与所述第一框体的内表面固定连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述缓冲块的下表面固定连接，所述第二弹簧的下端与所述第四过滤网固定连接，所述弯曲板呈弯曲状，所述弯曲板与所述第一框体的内表面固定连接，所述弯曲板上设有贯穿其上下表面的第四通孔，所述固定柱呈圆柱体，所述固定柱与所述第一框体的内表面固定连接，所述固定柱顶靠在所述海绵块上，所述海绵块呈弯曲状，所述海绵块的下表面与所述弯曲板的上表面滑动连接，所述海绵块挡住所述第四通孔，所述第五过滤网呈竖直状，所述第五过滤网的下端与所述第一框体的内表面固定连接，所述第五过滤网的上端与所述弯曲板固定连接。

所述第二框体呈空心的长方体且水平放置，所述第二框体的左表面与所述第一框体的右表面固定连接，所述第二框体位于所述第二通孔的右侧，所述第二框体上设有位于其上表面的方孔及位于其右表面的第五通孔，所述排出管呈水平状，所述排出管的左端对准所述第五通孔且与所述第二框体的右表面固定连接，所述挡板呈长方体，所述挡板收容于所述方孔内且与所述第二框体滑动连接，所述握持环呈半圆环状，所述握持环的两端与所述挡板的上表面固定连接，所述卡扣杆呈弯曲状，所述卡扣杆的左端与所述第二框体的上表面固定连接，所述卡扣杆的右端顶靠在所述挡板的上表面上且与其滑动连接，所述握持杆的下端与所述卡扣杆固定连接，所述第二玻璃罩呈空心的半球状，所述第二玻璃罩上表面与所述挡板的下表面固定连接。

所述滚轮呈圆柱体，所述滚轮与所述第二框体轴转连接，所述刷毛设有若干个，所述刷毛均匀分布在所述滚轮上且与其固定连接，所述第六过滤网设有两个，所述第六过滤网呈长方体且竖直放置，所述第六过滤网的下端与所述第二框体的内表面固定连接，所述第六过滤网的上表面与所述限定杆的下表面固定连接，所述散热框呈空心的长方体，所述散热框的下表面与所述第二框体的内表面固定连接，所述第七过滤网呈长方体且水平放置，所述第七过滤网位于所述第六过滤网之间，所述第七过滤网的侧面与所述第六过滤网的侧面固定连接，所述限定杆设有两个，所述限定杆呈长方体且水平放置，所述限定杆的上表面与所述第二框体的内表面固定连接，所述挡板的下表面与所述限定杆的上表面滑动连接。

所述第八过滤网呈V字形，所述第八过滤网上设有拉线，所述拉线的左端与所述第六过滤网固定连接，所述拉线的右端与所述第八过滤网固定连接，所述固定块设有两个且分别位于所述第八过滤网的左右两侧，所述固定块的横截面呈直角三角形，所述固定块的下表面与所述第二框体的内表面固定连接，所述第九过滤网的横截面呈凹字形，所述第九过滤网的右表面与所述第二框体的内表面固定连接，所述第九过滤网位于所述第五通孔的左侧，所述第九过滤网上设有位于其左侧的第三弹簧，所述第三弹簧的右端与所述第九过滤网固定连接，所述第三弹簧的左端与所述第八过滤网固定连接。

采用上述技术方案后，本发明具有如下优点：

本发明环保型除尘消毒系统结构简单，使用方便，能够对医院的空气进行有效的除尘消毒，清除掉空气中的固体颗粒杂质及杀灭空气中的病菌，从而可以防止污染的空气对病人及医护人员健康的影响。并且可以随时对医疗器械进行消毒，操作简单方便，节约成本，且体积较小，适合推广应用。

附图说明

下面结合附图对本发明环保型除尘消毒系统的具体实施方式作进一步说明：

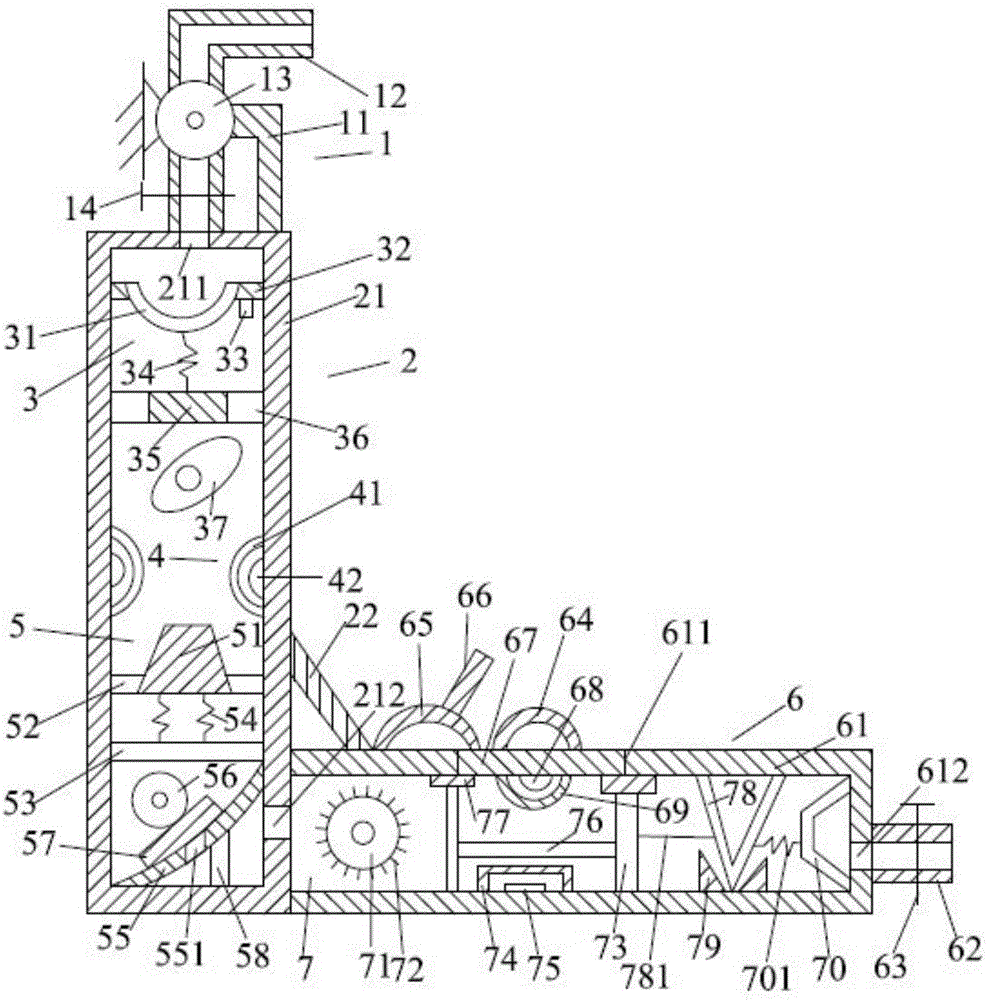

图1为本发明环保型除尘消毒系统的结构示意图；

具体实施方式

如图1所示，本发明环保型除尘消毒系统包括抽气装置1、位于所述抽气装置1下方的第一框体装置2、收容于所述第一框体装置2内的第一过滤装置3、位于所述第一过滤装置3下方的第一消毒装置4、位于所述第一消毒装置4下方的第二过滤装置5、位于所述第一框体装置2右侧的第二框体装置6、收容于所述第二框体装置6内的第三过滤装置7。

如图1所示，所述抽气装置1包括抽气管12、设置于所述抽气管12上的风机13、第一阀门14及位于所述风机13右侧的第一支架11。所述抽气管12呈L型。所述风机13与电源连接。所述第一支架11呈L型，所述第一支架11的上端与所述风机13固定连接，所述第一支架11的下端呈竖直状。

如图1所示，所述第一框体装置2包括第一框体21、位于所述第一框体21右侧的第一斜杆22。所述第一框体21呈空心的长方体且竖直放置，所述第一框体21上设有位于其上表面的第一通孔211及位于其右表面的第二通孔212，所述第一通孔211及第二通孔212呈圆形且与所述第一框体21的内部相通。所述抽气管12的下端对准所述第一通孔211且与所述第一框体21的上表面固定连接，所述抽气管12的内部与所述第一框体21的内部相通，所述第一支架11的下端与所述第一框体21的上表面固定连接。所述第一斜杆22呈倾斜状，所述第一斜杆22的上端与所述第一框体21的右表面固定连接。

如图1所示，所述第一过滤装置3包括第一过滤网31、位于所述第一过滤网31左右两侧的第一固定杆32、位于所述第一固定杆32下方的第一振动器33、位于所述第一过滤网31下方的第一弹簧34、位于所述第一弹簧34下方的第一横板35、位于所述第一横板35左右两侧的第二过滤网36及位于所述第一横板35下方的椭圆轮37。所述第一过滤网31呈弯曲状，所述第一过滤网31位于所述第一通孔211的下方。所述第一固定杆32设有两个，所述第一固定杆32呈水平状，所述第一固定杆32的一端与所述第一框体21的内表面固定连接，所述第一固定杆32的另一端与所述第一过滤网31的侧面固定连接。所述第一振动器33与电源连接，所述第一振动器33与所述第一固定杆32固定连接，所述第一振动器33可以带动所述第一固定杆32及第一过滤网31振动。所述第一弹簧34呈竖直状，所述第一弹簧34的上端与所述第一过滤网31固定连接，所述第一弹簧34的下端与所述第一横板35固定连接。所述第一横板35呈长方体且水平放置。所述第二过滤网36设有两个且分别位于所述第一横板35的左右两侧，所述第二过滤网36呈长方体且水平放置，所述第二过滤网36的一端与所述第一框体21的内表面固定连接，所述第二过滤网36的另一端与所述第一横板35的侧面固定连接。所述椭圆轮37的横截面呈椭圆形，所述椭圆轮37与所述第一框体21轴转连接，使得所述椭圆轮37可以在所述第一框体21内旋转，所述椭圆轮37与电机连接，带动所述椭圆轮37主动旋转，所述椭圆轮37旋转时，可以敲击到所述第一横板35上，从而带动所述第一横板35及第二过滤网36振动。

如图1所示，所述第一消毒装置4设有两个且分别位于所述第一框体21内的左右两侧。所述第一消毒装置4包括第一玻璃罩41及收容于所述第一玻璃罩41内的第一紫外线灯42。所述第一玻璃罩41呈空心的半球状，所述第一玻璃罩41的侧面与所述第一框体21的内表面固定连接，所述第一玻璃罩41采用玻璃材料制成。所述第一紫外线灯42与电源连接，使其可以发出紫外线。

如图1所示，所述第二过滤装置5包括第三过滤网52、设置于所述第三过滤网52上的缓冲块51、位于所述第三过滤网52下方的第四过滤网53、位于所述缓冲块51下方的第二弹簧54、位于所述第四过滤网53下方的固定柱56、位于所述固定柱56下方的海绵块57、位于所述海绵块57下方的弯曲板55、位于所述弯曲板55下方的第五过滤网58。所述第三过滤网52呈长方体且水平放置，所述第三过滤网52的侧面与所述第一框体21的内表面固定连接，所述第三过滤网52上设有贯穿其上下表面的第三通孔。所述缓冲块51呈圆台状，所述缓冲块51收容于所述第三通孔内且所述缓冲块51的侧面顶靠在所述第三过滤网52上，所述缓冲块51与所述第三过滤网52滑动连接。所述第四过滤网53呈长方体且水平放置，所述第四过滤网53的侧面与所述第一框体21的内表面固定连接。所述第二弹簧54设有两个，所述第二弹簧54呈竖直状，所述第二弹簧54的上端与所述缓冲块51的下表面固定连接，所述第二弹簧54的下端与所述第四过滤网53固定连接。所述弯曲板55呈弯曲状，所述弯曲板55与所述第一框体21的内表面固定连接，所述弯曲板55上设有贯穿其上下表面的第四通孔551。所述固定柱56呈圆柱体，所述固定柱56与所述第一框体21的内表面固定连接，所述固定柱56顶靠在所述海绵块57上，从而对所述海绵块57起到固定作用。所述海绵块57呈弯曲状，所述海绵块57的下表面与所述弯曲板55的上表面滑动连接，所述海绵块57挡住所述第四通孔551。所述第五过滤网58呈竖直状，所述第五过滤网58的下端与所述第一框体21的内表面固定连接，所述第五过滤网58的上端与所述弯曲板55固定连接，从而其不仅可以对空气进行净化过滤，还对弯曲板55起到支撑作用。

如图1所示，所述第二框体装置6包括第二框体61、位于所述第二框体61右侧的排出管62、设置于所述排出管62上的第二阀门63、设置于所述第二框体61上的挡板67、位于所述挡板67上方的握持环64、位于所述握持环64左侧的卡扣杆65、位于所述卡扣杆65上方的握持杆66、位于所述挡板67下方的第二玻璃罩69及收容于所述第二玻璃罩69内的第二紫外线灯68。所述第二框体61呈空心的长方体且水平放置，所述第二框体61的横截面呈凹字形，所述第二框体61的左表面与所述第一框体21的右表面固定连接，所述第二框体61位于所述第二通孔212的右侧，所述第二框体61与所述第一框体21通过所述第二通孔212相通，所述第二框体61上设有位于其上表面的方孔611及位于其右表面的第五通孔612，所述方孔611呈方形，所述第五通孔612呈圆形。所述排出管62呈水平状，所述排出管62的左端对准所述第五通孔612且与所述第二框体61的右表面固定连接，所述排出管62的内部与所述第二框体61的内部相通。所述挡板67呈长方体，所述挡板67收容于所述方孔611内且与所述第二框体61滑动连接，所述挡板67可以堵住所述方孔611。所述握持环64呈半圆环状，所述握持环64的两端与所述挡板67的上表面固定连接，方便使用者握住。所述卡扣杆65呈弯曲状，所述卡扣杆65的左端与所述第二框体61的上表面固定连接，所述卡扣杆65的右端顶靠在所述挡板67的上表面上且与其滑动连接，所述卡扣杆65采用弹性材料制成，使得所述卡扣杆65可以发生弹性变形。所述握持杆66的下端与所述卡扣杆65固定连接，方便使用者握住。所述第二玻璃罩69呈空心的半球状，所述第二玻璃罩69的上表面与所述挡板67的下表面固定连接。所述第二紫外线灯68与电源连接，使其可以发出紫外线。

如图1所示，所述第三过滤装置7包括滚轮71、设置于所述滚轮71上的刷毛72、位于所述滚轮71右侧的第六过滤网73、散热框74、收容于所述散热框74内的加热棒75、位于所述散热框74上方的第七过滤网76、位于所述第七过滤网73上方的限定杆77、位于所述第六过滤网73右侧的第八过滤网78、位于所述第八过滤网78左右两侧的固定块79及位于所述固定块79右侧的第九过滤网70。所述滚轮71呈圆柱体，所述滚轮71与所述第二框体61轴转连接，使得所述滚轮71可以在所述第二框体61内旋转，所述滚轮71与电机连接，带动所述滚轮71旋转。所述刷毛72设有若干个，所述刷毛72均匀分布在所述滚轮71上且与其固定连接。所述第六过滤网73设有两个，所述第六过滤网73呈长方体且竖直放置，所述第六过滤网73的下端与所述第二框体61的内表面固定连接，所述第六过滤网73的上表面与所述限定杆77的下表面固定连接。所述散热框74呈空心的长方体，所述散热框74的横截面呈倒置的凹字形，所述散热框74的下表面与所述第二框体61的内表面固定连接，所述散热框74采用导热材料制成。所述加热棒75与电源连接，使其可以产生热量。所述第七过滤网76呈长方体且水平放置，所述第七过滤网76位于所述第六过滤网73之间，所述第七过滤网76的侧面与所述第六过滤网73的侧面固定连接。所述限定杆77设有两个，所述限定杆77呈长方体且水平放置，所述限定杆77的上表面与所述第二框体61的内表面固定连接，所述挡板67的下表面与所述限定杆77的上表面滑动连接，从而对所述挡板67起到支撑作用。所述第八过滤网78呈V字形，所述第八过滤网78的上下两端与所述第二框体61的内表面滑动连接，使得所述第八过滤网78可以在所述第二框体61内左右移动，所述第八过滤网78上设有拉线781，所述拉线781的左端与所述第六过滤网73固定连接，所述拉线781的右端与所述第八过滤网78固定连接，防止所述第八过滤网78在气压的作用下过度向右移动。所述固定块79设有两个且分别位于所述第八过滤网78的左右两侧，所述固定块79的横截面呈直角三角形，所述固定块79的下表面与所述第二框体61的内表面固定连接，所述固定块79可以防止所述第八过滤网78过度向左右两侧移动。所述第九过滤网70的横截面呈凹字形，所述第九过滤网70的右表面与所述第二框体61的内表面固定连接，所述第九过滤网70位于所述第五通孔612的左侧，所述第九过滤网70上设有位于其左侧的第三弹簧701，所述第三弹簧701的右端与所述第九过滤网70固定连接，所述第三弹簧701的左端与所述第八过滤网78固定连接。

如图1所示，所述本发明环保型除尘消毒系统使用时，将其放置在污染较为严重的病房内。然后启动风机13，且打开第一阀门14，使得病房内污染严重的空气进入到所述抽气管12内，然后经过第一通孔211进入到所述第一框体21内。首先经过第一过滤网31的过滤后向下移动，由于第一过滤网31呈弯曲状，使得过滤掉的固体杂质容易沉积在所述第一过滤网31上，并且容易沉积在所述第一过滤网31的中间，保证所述第一过滤网31两端对空气净化的正常进行，当第一过滤网31全部堵塞时，启动第一振动器33，使其带动所述第一固定杆32及第一过滤网31振动，从而可以防止第一过滤网31被堵住。然后经过第二过滤网36的过滤后进入到所述第一横板35的下方。此时打开第一紫外线灯42，使其发出紫外线，然后穿过第一玻璃罩41与进入到所述第一横板35下方的空气接触，从而可以对空气进行杀菌。当第二过滤网36发出堵塞时，启动椭圆轮37，使其旋转，进而带动所述第一横板35及第二过滤网36振动，从而可以防止堵塞现象的发生。然后空气向下经过第三过滤网52及第四过滤网54的过滤后向下移动，当气压较大时，所述缓冲块51向下移动，空气穿过所述第三通孔且只需要经过第四过滤网53的过滤，从而可以提高过滤的效率。然后经过海绵块57的过滤后且穿过第四通孔551进入到所述弯曲板55的下方，然后经过第五过滤网58的过滤后且穿过第二通孔212进入到所述第二框体61内。此时启动与滚轮71连接的电机，使得所述滚轮71带动所述刷毛72旋转，从而可以对进入到所述第二框体61内的空气进行过滤，吸附空气中的杂质。然后经过第六过滤网73的过滤后进入到其右侧，然后经过第八过滤网78及第九过滤网70的过滤后进入到所述排出管62内，打开第二阀门63，使其排出。当需要对医疗器械进行消毒时，握住握持杆66，使得卡扣杆65的右端不再卡在挡板67上，然后握住握持环64将挡板67取出，然后将器械通过方孔611放入到所述第七过滤网76上，且位于所述第六过滤网73之间，然后将挡板67重新收容于方孔611内，且使得卡扣杆65的右端顶靠在挡板67上，然后启动第二紫外线灯68及加热棒74，使得对器械进行高温杀菌及紫外线杀菌，杀菌效果显著。待杀菌完毕后，将器械取出即可。至此，本发明环保型除尘消毒系统使用过程描述完毕。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
