一种套管的制作方法

本实用新型涉及医疗器械技术领域，更具体地说是涉及一种套管。

背景技术：

人体体液采集后需要用到套管来将体液进行分离，套管上一般盖有管盖，用来防止套管内的体液外泄。现有技术中，管盖大都是卡在套管的开口端，这种连接方式的缺点在于不便与管盖与套管的分离。

技术实现要素：

为解决上述现有技术中存在的问题，本实用新型提供一种套管，方便管盖与套管之间的分离。

本实用新型的技术方案为：一种套管，包括外套管、内套管和管盖，所述外套管、所述内套管的一端为开口端，所述外套管的另一端为封闭端，所述内套管的另一端为过滤部，所述内套管置于所述外套管内，且所述外套管和所述内套管的开口端为同向端，所述管盖覆盖在所述外套管与所述内套管的开口端，所述管盖与所述外套管、所述内套管的开口端之间为螺纹连接。

所述管盖包括底壁，设于所述底壁上的外侧壁和设于所述外侧壁内侧的内侧壁，所述外套管与所述外侧壁螺纹连接，所述内套管与所述内侧壁螺纹连接。

所述外套管的开口端设置外螺纹，所述外侧壁上设置内螺纹。

所述内套管的开口端设置外螺纹，所述内侧壁上设置内螺纹。

所述内套管的开口端设置内螺纹，所述内侧壁上设置外螺纹。

所述外套管上螺纹旋向与所述内套管上的螺纹旋向相同。

所述外套管上螺纹旋向与所述内套管上的螺纹旋向相反。

所述过滤部为过滤膜。

所述过滤部为设置在内套管另一端的若干个过滤孔。

本实用新型提出的套管通过将管盖与外套管、内套管的开口端之间设置为螺纹连接，从而方便管盖与外套管、内套管的分离。

附图说明

图1为本实用新型套管的结构图；

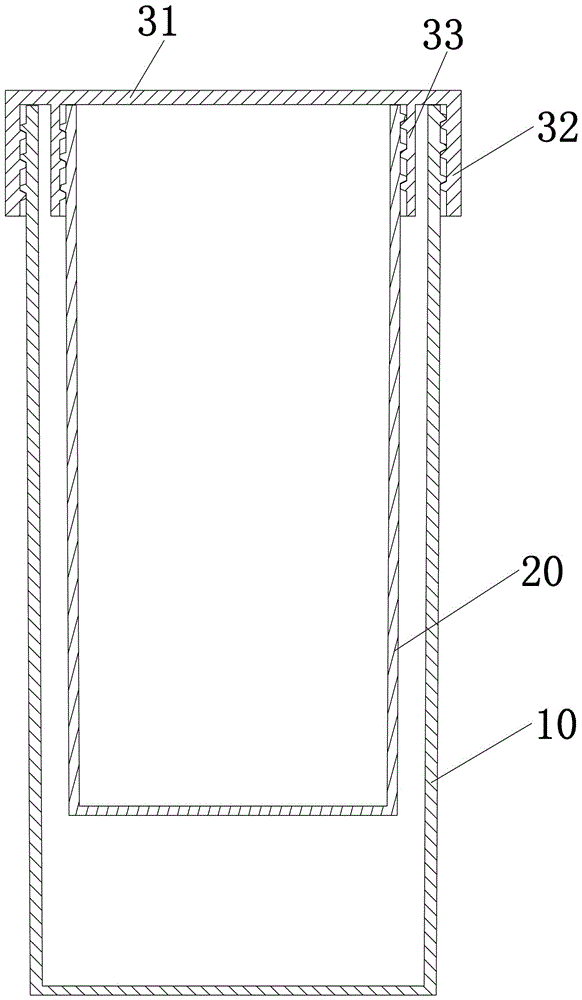

图2为本实用新型套管第一种实施例的剖视图；

图3为本实用新型套管第二种实施例的剖视图。

具体实施方式

如图1，本实用新型提出的套管，包括外套管10、内套管20和管盖30。

如图2，外套管10的一端为开口端，外套管的另一端为封闭端。内套管20的一端为开口端，内套管的另一端为过滤端。内套管20置于外套管10内，且外套管10和内套管20的开口端为同向端，管盖30覆盖在外套管10与内套管20的开口端，管盖30与外套管10、内套管20的开口端之间为螺纹连接。

管盖包括底壁31，设于底壁31上的外侧壁32和设于外侧壁32内侧的内侧壁33，外套管10与外侧壁32螺纹连接，内套管20与内侧壁33螺纹连接。

本实施例中，外套管10的开口端设置外螺纹，外侧壁32上设置内螺纹。内套管20的开口端设置外螺纹，内侧壁33上设置内螺纹。

本实施例中，过滤部有两种，一是过滤部为过滤膜，该过滤膜的膜孔直径为5-200μm。二是，过滤部为设置在内套管另一端的若干个过滤孔，过滤孔的直径为5-200μm。过滤部用于除掉体液中的细胞粘液和血液。

内套管20的过滤部与外套管10底面之间的距离为5-80mm，外套管10中留出一定的空间装盛由内套管20过滤出的液体，根据内套管20过滤出的液体量确定该距离。

如图3，本实施例与第一种实施例不同之处在于：内套管20的开口端设置内螺纹，内侧壁33上设置外螺纹。

本实施例中，外套管10上螺纹旋向与内套管20上的螺纹旋向可以相同，也可以相反，但同样适用于第一种实施例。

本实用新型提出的套管通过螺纹连接的方式将管盖与外套管、内套管连接，从而方便管盖与外套管、内套管的分离。而且，也使得管盖与外套管、内套管连接更加的牢固。

以上的具体实施例仅用以举例说明本实用新型的构思，本领域的普通技术人员在本实用新型的构思下可以做出多种变形和变化，这些变形和变化均包括在本实用新型的保护范围之内。
