一种麻醉专用设备的制作方法

本实用新型涉及医用麻醉技术领域，尤其是一种麻醉专用设备。

背景技术：

在手术过程中，为了降低患者的痛苦，需要在前期对患者进行麻醉，目前的麻醉设备主要是通过面罩外接麻醉输气管来对患者进行吸入式麻醉，麻醉药经肺通气进入体内，其麻醉的深度的调节较其他麻醉方法更为容易，但是目前的麻醉设备简陋，集成化程度低，操作费时费力，往往需要在操作台周围堆放很多设备，严重影响可操作空间，而且大大限制了手术位置。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的麻醉专用设备，解决目前的麻醉设备简陋，集成化程度低，操作费时费力，往往需要在操作台周围堆放很多设备，严重影响可操作空间，而且大大限制了手术位置的问题。

本实用新型解决其技术问题所采用的技术方案是：一种麻醉专用设备，包括床板，所述的床板左侧壁上固定连接有纵置功能板，所述的纵置功能板右侧面上开设有纵置滑槽，所述的纵置功能板右侧面上设置有横置顶板，所述的纵置滑槽内部滑动连接有升降滑块，所述的升降滑块右端固定连接有连接杆，所述的横置顶板左端对应连接杆位置开设有连接滑孔，所述的升降滑块通过右端连接杆插入连接滑孔与横置顶板活动连接，所述的升降滑块与横置顶板之间位于连接杆两侧通过弹性连接片相连接，所述的纵置滑槽内部设置有外接输气管道，所述的升降滑块内部开设有与外接输气管道相配合的L型结构内侧连接孔，所述的横置顶板内部开设有与连接滑孔相连通的L型结构外侧连接孔，所述的外接输气管道上端插入内侧连接孔下端进气口与内侧连接孔相连通，所述的内侧连接孔右侧出气口和外侧连接孔左侧进气口之间通过位于连接杆外侧的输气软管相连通，所述的外侧连接孔下端出气口位置连接有用于给患者灌输麻醉气体的输气面罩，所述的纵置功能板右侧面位于纵置滑槽两侧和横置顶板左侧面上均具有相互啮合的限位齿面，所述的横置顶板右侧壁上活动连接有四个可以翻转调节角度的照明机构。

优选地，为了提升底部平稳性，所述的床板下表面近顶角位置固定连接有四个用于支撑床板的底部支撑脚。

优选地，为了保持照明效果一致，所述的横置顶板的四个照明机构大小相同。

优选地，为了提升稳定性，所述的横置顶板的升降滑块与横置顶板的角度为90°。

本实用新型的有益效果是，本实用新型的一种麻醉专用设备通过采用活动连接的横置顶板和升降滑块沿着纵置滑槽在纵置功能板右侧面移动，利用纵置功能板右壁和横置顶板左壁的限位齿面相啮合来固定横置顶板和升降滑块的位置，从而使得医务人员操作输气面罩更加省时省力，操作十分简单，通过在横置顶板右端活动连接有用可翻转调节角度的照明机构，使其具有无影照明灯的功能，集成化程度大大提升，大大提升整个设备的操作范围。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

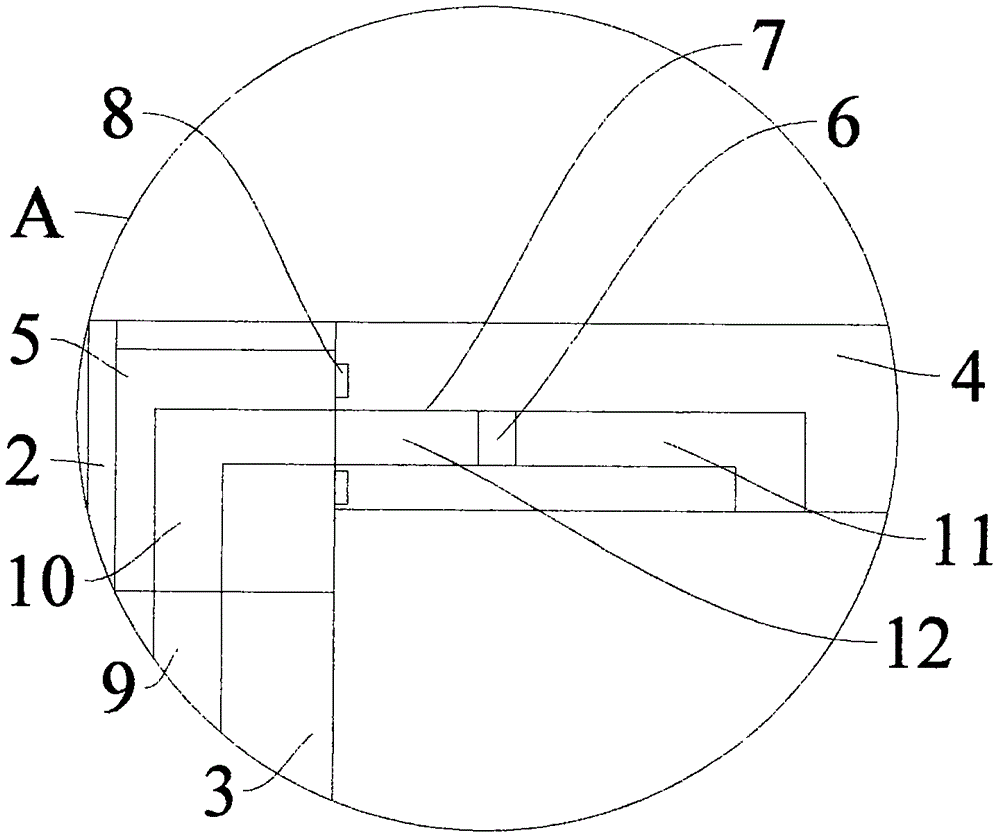

图2是图1中A位置的内部结构示意图。

图中：1.床板，2.纵置功能板，3.纵置滑槽，4.横置顶板，5.升降滑块，6.连接杆，7.连接滑孔，8.弹性连接片，9.外接输气管道，10.内侧连接孔，11.外侧连接孔，12.输气软管，13.输气面罩，14.限位齿面，15.照明机构，16.底部支撑脚。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种麻醉专用设备，包括床板1，床板1左侧壁上固定连接有纵置功能板2，纵置功能板2右侧面上开设有纵置滑槽3，纵置功能板2右侧面上设置有横置顶板4，纵置滑槽3内部滑动连接有升降滑块5，升降滑块5右端固定连接有连接杆6，横置顶板4左端对应连接杆6位置开设有连接滑孔7，升降滑块5通过右端连接杆6插入连接滑孔7与横置顶板4活动连接，升降滑块5与横置顶板4之间位于连接杆6两侧通过弹性连接片8相连接，纵置滑槽3内部设置有外接输气管道9，升降滑块5内部开设有与外接输气管道9相配合的L型结构内侧连接孔10，横置顶板4内部开设有与连接滑孔7相连通的L型结构外侧连接孔11，外接输气管道9上端插入内侧连接孔10下端进气口与内侧连接孔10相连通，内侧连接孔10右侧出气口和外侧连接孔11左侧进气口之间通过位于连接杆6外侧的输气软管12相连通，外侧连接孔11下端出气口位置连接有用于给患者灌输麻醉气体的输气面罩13，纵置功能板2右侧面位于纵置滑槽3两侧和横置顶板4左侧面上均具有相互啮合的限位齿面14，横置顶板4右侧壁上活动连接有四个可以翻转调节角度的照明机构15。

优选地，为了提升底部平稳性，床板1下表面近顶角位置固定连接有四个用于支撑床板1的底部支撑脚16，优选地，为了保持照明效果一致，横置顶板4的四个照明机构15大小相同，优选地，为了提升稳定性，横置顶板4的升降滑块5与横置顶板4的角度为90°，本实用新型的一种麻醉专用设备通过采用活动连接的横置顶板4和升降滑块5沿着纵置滑槽3在纵置功能板2右侧面移动，利用纵置功能板2右壁和横置顶板4左壁的限位齿面14相啮合来固定横置顶板4和升降滑块5的位置，从而使得医务人员操作输气面罩更加省时省力，操作十分简单，通过在横置顶板4右端活动连接有用可翻转调节角度的照明机构15，使其具有无影照明灯的功能，集成化程度大大提升，大大提升整个设备的操作范围。

实施例：设备上的照明机构15为矩阵式LED灯，采用床板1下表面的蓄电装置或者外接电源供电。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
