一种跟骨髓内锁定固定装置的制作方法

本发明涉及一种医疗器械，特别是关于一种跟骨髓内锁定固定装置。

背景技术：

跟骨骨折是一种临床上常见骨折，由于跟骨位置和结构的特殊性，目前尚没有统一的治疗方法。而保守治疗往往难以达到解剖复位、有效固定，术后长期残留疼痛。由于跟骨呈不规则的长方体，其中内、外、下、后4个面与毗邻皮肤，内侧有多条血管、肌腱和神经通过，不适合作为手术入路。常用的手术方法是跟骨骨折外侧壁钢板内固定术，这种外侧入路固定术后常发生以下问题：①皮肤浅表坏死、感染；②深部感染至骨髓炎；③腓骨长短肌腱断裂；④腓肠神经损伤等并发症，导致临床上受到一定限制。

技术实现要素：

针对上述问题，本发明的目的是提供一种跟骨髓内锁定固定装置，其采用小切口,最大程度减少对跟骨血运的破坏，不易导致皮肤坏死的，并且保证了跟距关节面骨块的稳定。

为实现上述目的，本发明采取以下技术方案：一种跟骨髓内锁定固定装置，其特征在于，它包括：主钉，所述主钉上沿轴向间隔地开设有三个以上锁钉孔，其中位于中间位置的一个所述锁钉孔与水平线成20°夹角，以使之指向跟骨载距突方向；其余的所述锁钉孔为水平方向且分布于中间所述锁钉孔的两侧，一侧所述锁钉孔置于跟距关节面下，另一侧所述锁钉孔置于跟骨后侧；锁钉，所述锁钉的数量与所述锁钉孔的数量相同，并与所述锁钉孔一一对应地螺纹连接。

在一个优选的实施例中，所述主钉的尾部设置有用于连接瞄准架固定螺栓的螺栓孔。

在一个优选的实施例中，所述锁钉采用六角螺钉，其前半段为螺纹段，后半段为光滑的直杆。

本发明由于采取以上技术方案，其具有以下优点：1、本发明采用跟骨髓内固定方式，只需从跟腱止点下方切一个约1cm小切口及跟骨外侧5个0.5cm的小切口，最大程度减少对跟骨血运的破坏，不会发生皮肤坏死。2、本发明采用锁钉与主钉锁定设计，更能提高骨折固定的稳定性，有效维持跟骨解剖形态。3、本发明将1#、2#、3#锁钉置于跟距关节面下，4#、5#锁钉置于跟骨后侧，特别是3#锁钉指向跟骨载距突方向，加强了跟距关节面的稳定性。

附图说明

图1为本发明主钉的结构示意图；

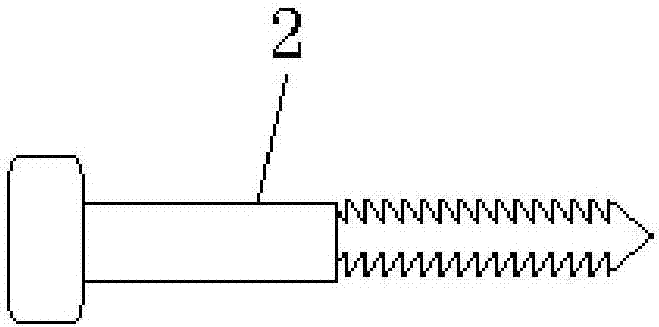

图2为本发明锁钉的结构示意图；

图3为本发明与锁钉瞄准器结合后的使用状态图；

图4为本发明与跟骨固定后的状态图。

具体实施方式

下面结合附图和实施例对本发明进行详细的描述。然而应当理解，附图的提供仅为了更好地理解本发明，它们不应该理解成对本发明的限制。

如图1、图2所示，本发明包括一主钉1和五个锁钉2，主钉上沿轴向间隔地开设有1#、2#、3#、4#、5#五个锁钉孔3，其中1#、2#、4#、5#锁钉孔3为水平方向，且1#、2#锁钉孔3置于跟距关节面下，4#、5#锁钉孔3置于跟骨后侧；3#锁钉孔3与水平线成20°夹角，以使3#锁钉孔3指向跟骨载距突方向。主钉1的尾部设置有用于连接瞄准架固定螺栓的螺栓孔4。

在一个优选的实施例中，锁钉2采用六角螺钉，其前半段为螺纹段，后半段为光滑的直杆。

本发明在使用时，采用跟骨髓内固定方式，在闭合复位后采用跟骨后侧小切口向跟骨轴向打入导针，钻孔扩髓，放置主钉1；然后通过与主钉1尾部相连的锁钉瞄准器5分别向骨折远近端打入锁钉2，实现对骨折部位的固定。

上述各实施例仅用于说明本发明，其中各部件的结构、连接方式和制作工艺等都是可以有所变化的，凡是在本发明技术方案的基础上进行的等同变换和改进，均不应排除在本发明的保护范围之外。

技术特征：

技术总结
本发明涉及一种跟骨髓内锁定固定装置，其特征在于，它包括：主钉，所述主钉上沿轴向间隔地开设有三个以上锁钉孔，其中位于中间位置的一个所述锁钉孔与水平线成20°夹角，以使之指向跟骨载距突方向；其余的所述锁钉孔为水平方向且分布于中间所述锁钉孔的两侧，一侧所述锁钉孔置于跟距关节面下，另一侧所述锁钉孔置于跟骨后侧；锁钉，所述锁钉的数量与所述锁钉孔的数量相同，并与所述锁钉孔一一对应地螺纹连接。本发明采用跟骨髓内固定方式，采用小切口，最大程度减少对跟骨血运的破坏，不会发生皮肤坏死。
