一种血液透析上肢承托板装置的制作方法

本实用新型涉及医疗器械技术领域，具体为一种血液透析上肢承托板装置。

背景技术：

血液透析是急慢性肾功能衰竭患者肾脏替代治疗方式之一。它通过将体内血液引流至体外，经一个由无数根空心纤维组成的透析器中，血液与含机体浓度相似的电解质溶液(透析液)在一根根空心纤维内外，通过弥散/对流进行物质交换，清除体内的代谢废物、维持电解质和酸碱平衡；同时清除体内过多的水分，并将经过净化的血液回输的整个过程称为血液透析。血液透析，是将患者血液引入透析器中，利用半渗透膜两侧溶质浓度差，经渗透，扩散与超滤作用，达到清除代谢产物及毒性物质，纠正水、电解质平衡紊乱的目的，作为慢性肾功能衰竭病人的治疗措施之一，血管通路是进行血液透析的前提，血液透析根据其治疗方法的不同，分为两大类：间歇性血液透析治疗和连续性血液透析治疗。间歇性血液透析治疗方法又分为三种：常规血液透析、血液滤过、血液透析滤过。连续性血液透析治疗又叫连续性肾脏替代治疗，但随着该技术的不断发展，临床应用范围越来越广，已从连续性肾脏替代治疗扩展到连续性血液净化治疗，但是在病人做透析的时候，时间长达4个小时，甚至更多，在这个过程中，采用的是传统的胶布固定方式，患者手臂长时间一个状态，患者手腕上部的扎针，患者睡觉或者稍有动作，就有可能使透析管脱落，针头移位，以至于透析穿刺针脱离血管，血液外渗，大大增加了患者的痛苦。也给医护人 员增加了工作量。

技术实现要素：

本实用新型的目的在于提供一种血液透析上肢承托板装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种血液透析上肢承托板装置,包括第一承托板和第二承托板，所述第一承托板和第二承托板之间固定设置手肘放置垫，所述第一承托板底部固定设置底板，所述底板与第一承托板底部之间分别设有伸缩机构和缓冲弹簧，所述第一承托板和所述第二承托板内侧分别设有第一手臂垫和第二手臂垫；所述伸缩机构包括缸筒，所述缸筒内设有内缸，所述内缸内设有柱塞杆，所述缸筒和内缸侧壁均设有进油孔，所述缸筒和内缸的侧壁及底部均设有油槽，所述柱塞杆与内缸之间及缸筒与内缸之间均设有密封圈；所述第一手臂垫和第二手臂垫均为U形乳胶垫；所述第一承托板和第二承托板两侧还分别固定有束缚带。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型结构原理简单，采用的伸缩机构伸缩距离长，稳定性好，能够根据舒适度自由调节承托板高度，提高了血液透析效率，同时能够减轻病人的痛苦。

(2)本实用新型的第一手臂垫和第二手臂垫均为U形乳胶垫，能够进一步提高患者手臂放置时的舒适度。

附图说明

图1为本实用新型侧视图；

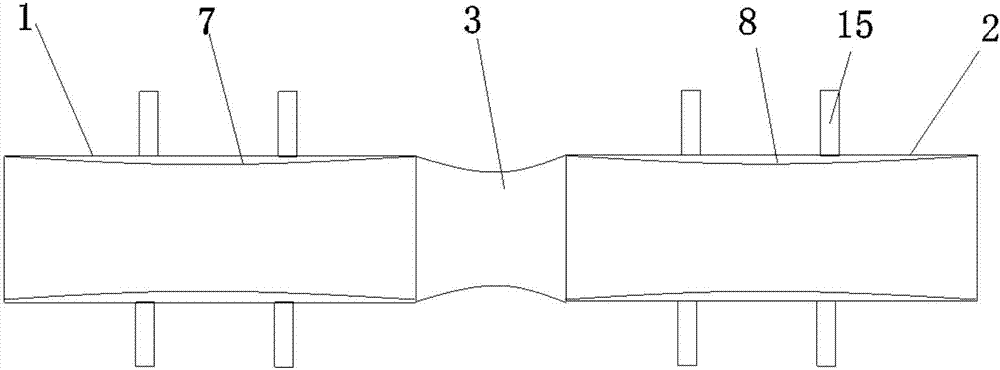

图2为本实用新型的俯视图；

图3为本实用新型的伸缩机构结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种血液透析上肢承托板装置,包括第一承托板1和第二承托板2，所述第一承托板1和第二承托板2之间固定设置手肘放置垫3，第一承托板1和第二承托板2两侧还分别固定有束缚带15；所述第一承托板1底部固定设置底板4，所述底板4与第一承托板1底部之间分别设有伸缩机构5和缓冲弹簧6，所述第一承托板1和所述第二承托板2内侧分别设有第一手臂垫7和第二手臂垫8，第一手臂垫7和第二手臂垫8均为U形乳胶垫，设置U形乳胶垫能够进一步提高患者手臂放置时的舒适度。

本实施例中，伸缩机构包括缸筒9，所述缸筒9内设有内缸10，所述内缸10内设有柱塞杆11，所述缸筒9和内缸10侧壁均设有进油孔12，所述缸筒9和内缸10的侧壁及底部均设有油槽13，所述柱塞杆11与内缸10之间及缸筒9与内缸10之间均设有密封圈14，本实用新型采用的伸缩机构伸缩距离长，稳定 性好，能够根据舒适度自由调节承托板高度，提高了血液透析效率，同时能够减轻病人的痛苦。

工作原理：患者在血液透析时，将大胳膊和小胳膊分别放置在第二手臂垫和第一手臂垫内，将手肘部固定在手肘放置垫内，之后扣上束缚带，之后调节伸缩机构至手臂最舒服位置，在血液透析过程中，若出现手臂酸胀等情况，再调节伸缩机构，能够大大降低患者的痛苦。
