一种游泳辅助动力装置的制作方法

本实用新型涉及一种游泳装置，具体涉及一种使用方便的游泳辅助动力装置。

背景技术：

浮板是一种初学者或游泳技术较差的人用来辅助自身游泳所用的道具。现有的浮板在使用时是把双手放在浮板上，脚在后面打水前进。在很多情况下，使用者在向前推进的过程中都存在一定的难度，在此过程中存在着较大的不便，可能会延长学习游泳的时间或者使游泳者丧失了部分的乐趣。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种游泳辅助动力装置。

本实用新型通过以下技术方案来实现上述目的：

一种游泳辅助动力装置，包括浮板，所述浮板的前端通过轴承座安装有动力齿轮，所述动力齿轮的转轴端通过同步带传动连接有电机，所述电机数据电连接有电源控制器，所述浮板内设置有防水盒，所述电源控制器置于所述防水盒内，所述电源控制器数据电连接有一个控制按钮，所述浮板前部的上表面设置有挡水板和两个立式把手，所述控制按钮固定安装于其中一个所述立式把手，所述挡水板位于所述立式把手与所述动力齿轮之间的位置。

电机、动力齿轮作为浮板的机械动力推进结构，电源控制器作为控制设备，立式把手便于使用者紧贴在浮板上，挡水板可防止水花溅在人眼内，控制按钮便于使用者启动或关闭电机的电源。

优选地，所述浮板的前端设置有凹槽，所述动力齿轮位于所述凹槽内。

优选地，所述动力齿轮的轮齿为直面齿或曲面齿中的一种，曲面齿的驱动效率更高，而直面齿造价相对较低。

优选地，所述浮板内的前部设置有用于保持平衡的配重块，用于抵消掉其它所增加的部件重量，维持重心的稳定。

优选地，所述挡水板为30cm*20cm的矩形结构，所述挡水板的中部设置有25cm*10cm透明观察窗，透明观察窗便于游泳者观察前方情况，也可将挡水板的高度设置的低一点，这样便可取消透明观察窗。

本实用新型的有益效果在于：

本实用新型在浮板上增加了动力驱动装置，游泳者能够更容易的向前推进，可提高游泳初学者的学习效率和学习乐趣。

附图说明

图1是本实用新型所述游泳辅助动力装置的内部结构示意图；

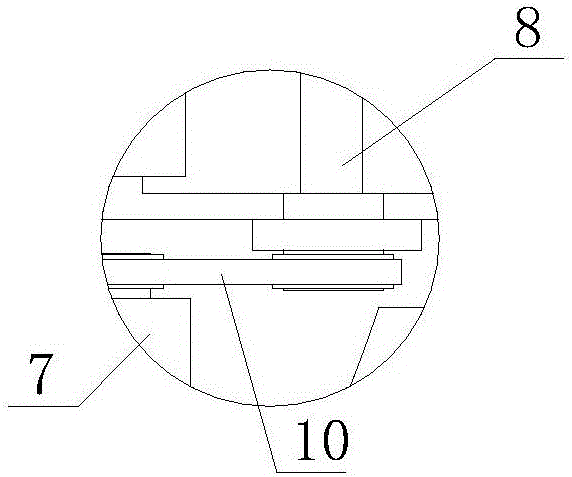

图2是图1中A处的局部放大图；

图3是本实用新型所述游泳辅助动力装置的侧视结构示意图；

图4是本实用新型所述挡水板的结构示意图；

图中：1-浮板、2-立式把手、3-控制按钮、4-配重块、5-防水盒、6-电源控制器、7-电机、8-动力齿轮、9-凹槽、10-同步带、11-挡水板、12-透明观察窗。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1、图2、图3和图4所示，本实用新型包括浮板1，浮板1的前端通过轴承座安装有动力齿轮8，动力齿轮8的转轴端通过同步带10传动连接有电机7，电机7数据电连接有电源控制器6，浮板1内设置有防水盒5，电源控制 器6置于防水盒5内，电源控制器6数据电连接有一个控制按钮3，浮板1前部的上表面设置有挡水板11和两个立式把手2，控制按钮3固定安装于其中一个立式把手2，挡水板11位于立式把手2与动力齿轮8之间的位置。

浮板1的前端设置有凹槽9，动力齿轮8位于凹槽9内。

动力齿轮8的轮齿为直面齿或曲面齿中的一种。

浮板1内的前部设置有用于保持平衡的配重块4。

挡水板11为30cm*20cm的矩形结构，挡水板11的中部设置有25cm*10cm透明观察窗12。

本实用新型所述游泳辅助动力装置在使用时，整个人铺握在浮板1上，左右手分别抓住两个立式把手2，然后按下控制按钮3，接通电源控制器6与电机7之间的电源线路，电机7启动，通过同步带10带动动力齿轮8转动，这样整个浮板1便可带动游泳者向前推动。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围内。
