一种丝杠液压调节健身器材的制作方法

本发明涉及健身器材领域，具体的说是一种丝杠液压调节健身器材。

背景技术：

健身是时下关注度很高的主题，很多人都会利用业余时间通过健身来增强体质，为满足不同人不同层度的需要，健身器材也随之呈现多样化，劈叉涉及多个运动领域，是保持并提升身体柔韧性的一种常见锻炼方式，但是现在有关劈叉的健身器材较少，且劈叉器材脚踏板距离、角度不可控制，容易扭伤脚踝，一般就是通过同伴帮助按压腿部进行劈叉，单人练习就会困难的多甚至会有危险，本发明设计的劈叉锻炼器材可以根据使用人的要求进行调节，且不需要他人的帮助，操作简单。

技术实现要素：

为了解决上述问题，本发明提供了一种可调式劈叉锻炼器材，该器材可以根据使用人身高以及裆部高度变化按比例计算，从而调节脚踏板角度，使用人踩在踏板上，手拉住单杠，根据自己需要使用按钮调节踏板之间距离，以继续向下劈叉。

本发明解决其技术问题所采用的技术方案是：一种丝杠液压调节健身器材，包括支架、伸缩机构、面板和调控箱。

所述的支架左右两侧分别设有挡板，挡板用来安装伸缩机构。

所述的伸缩机构数量为两个，分别安装在支架左右两端，伸缩机构设有电机、传动轮、丝杠、套筒、支撑杆、踏板、液压缸和液压杆；所述的电机数量为两个，电机安装在支架左右两侧，电机用于带动传动轮转动；所述的传动轮与电机的转轴固定连接，传动轮用于带动丝杆平移；所述的丝杠与挡板滑动连接,丝杠下方与传动轮配合，丝杠用于带动套筒左右平移；所述的套筒套在丝杠和支撑杆上，套筒分别与丝杠和支撑杆固定连接，其位置在丝杠和支撑杆之间，丝杠通过套筒带动支撑杆平移，支撑杆用于带动踏板平移；所述的踏板中间位置与支撑杆靠近支架中间位置一端铰接，踏板上端与和液压杆铰接，踏板用于放置脚；所述的液压缸下端与支撑杆铰接，液压缸上端与液压杆滑动连接液压缸与液压杆配合对踏板的倾斜角度进行调节。

所述的面板安装在支架中间位置后方，面板设有检测槽、支撑架、单杠、一号键和二号键；检测槽设置在面板中间位置，检测槽为长条形，检测槽可测量使用人的身高并不断测量裆部高度，将高度数据传送至调控箱；所述的支撑架数量为两个，分别设置在面板上方左右两侧，支撑架上设置有凸起，凸起用于搭放单杠；所述的单杠左右两端分别挂在两个同一高度的凸起上，单杠作为使用人的手部支撑；所述的一号键和二号键均设置在面板中间位置右侧，一号键设在二号键上方，按压一号键可减小两个踏板之间距离，按压二号键可增加两个踏板之间距离。

所述的调控箱安装在支架中间位置下方，调控箱形状为方形，调控箱可根据使用人身高以及裆部高度变化调节液压杆的伸缩，从而调节踏板的角度。

优选的，所述的踏板形状为l型，l型适合脚的放置。

优选的，所述的凸起为锯齿状，使单杠容易放置，且凸起上设有小凹槽，小凹槽可以使单杠放置的更稳定。

本发明的有益效果是：本发明提供了一种丝杠液压调节健身器材，检测槽可测量使用人的身高并不断测量使用人裆部高度，将数据传动至调节箱,调控箱对数据进行计算，从而通过液压杆调节踏板的角度，踏板角度符合使用人身体要求，这样就避免了使用人脚部扭伤的情况，单杠搭在支撑架上，在使用人停止劈叉或者进行调节过程中可使用单杠作为手部支撑，一号键和二号键可用于操控电机的转动，带动丝杠左右平移，丝杠通过套筒带动踏板平移，安装套筒方便机构的安装和更换。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的一种丝杠液压调节健身器材的结构示意图；

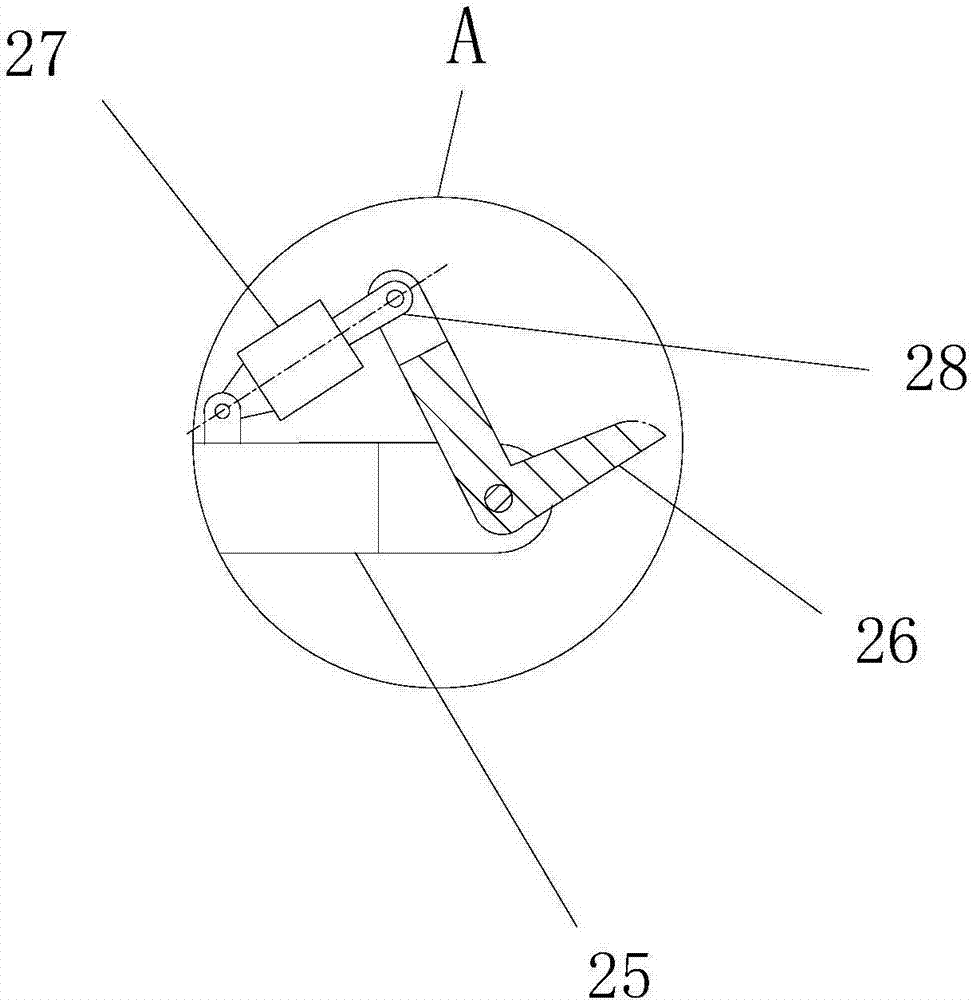

图2是本发明图1的a部分放大图；

图中：支架1、伸缩机构2、面板3、调控箱4、电机21、传动轮22、丝杠23、套筒24、支撑杆25、踏板26、液压缸27和液压杆28、检测槽31、支撑架32、单杠33、一号键34、二号键35、凸起321。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如图1所示，本实施例的一种可调节式劈叉锻炼器材，包括支架1、伸缩机构2、面板3和调控箱4。

如图1所示，所述的支架1左右两侧分别设有挡板11，挡板11用来安装伸缩机构2。

如图1、图2所示，所述的伸缩机构2数量为两个，分别安装在支架1左右两端，伸缩机构2设有电机21、传动轮22、丝杠23、套筒24、支撑杆25、踏板26、液压缸27和液压杆28；所述的电机21数量为两个，电机21安装在支架1左右两侧，电机21用于带动传动轮22转动；所述的传动轮22与电机23的转轴固定连接，传动轮22用于带动丝杆23平移；所述的丝杠23与挡板11滑动连接,丝杠23下方与传动轮22配合，丝杠23用于带动套筒24左右平移；所述的套筒24套在丝杠23和支撑杆25上，套筒24分别与丝杠23和支撑杆25固定连接，其位置在丝杠23和支撑杆25之间，丝杠23通过套筒24带动支撑杆25平移，支撑杆25用于带动踏板26平移；所述的踏板26中间位置与支撑杆25靠近支架1中间位置一端铰接，踏板26上端与和液压杆28铰接，踏板26用于放置脚；所述的液压缸27下端与支撑杆25铰接，液压缸27上端与液压杆28滑动连接液压缸27与液压杆28配合对踏板26的倾斜角度进行调节。

如图1所示，所述的面板3安装在支架1中间位置后方，面板3设有检测槽31、支撑架32、单杠33、一号键34和二号键35；检测槽31设置在面板3中间位置，检测槽31为长条形，检测槽31用于检测使用人的身高并不断检测使用人的裆部高度，将数据传送至调控箱4；所述的支撑架32数量为两个，分别设置在面板3上方左右两侧，支撑架32上设置有凸起321，凸起321为锯齿状，使单杠33容易放置，且凸起321上设有小凹槽，小凹槽可以使单杠33放置的更稳定；所述的单杠33左右两端分别挂在两个同一高度的凸起321上，单杠33作为使用人的手部支撑；所述的一号键34和二号键35均设置在面板3中间位置右侧，一号键34设在二号键35上方，按压一号键34可减小两个踏板27之间距离，按压二号键35可增加两个踏板27之间距离。

如图1所示，所述的调控箱4安装在支架1中间位置下方，调控箱4形状为方形，调控箱4可根据使用人身高和裆部高度变化调节液压杆29的伸缩，从而调节踏板27的角度。

本实施例的一种可调式劈叉锻炼器材，锻炼前使用人在面板3前直立，检测槽31测量使用人身高，调节箱4按照比例计算腿部长度，劈叉过程，使用人双脚踏在踏板27上，检测槽31不断测量使用人的裆部高度，将数据传输至调控箱4，调控箱4将该数据结合腿部长度进行计算得出合适的踏板27角度，从而通过控制液压杆29的伸缩来调节踏板27，单杠33搭在支撑架32上，在使用人停止劈叉或者进行调节过程中可使用单杠33作为手部支撑，按二号键35，电机21转动，电机21带动丝杠23向靠近挡板11一侧平移，丝杠23通过套筒24带动支撑杆25平移，与支撑杆25铰接的踏板26向靠近挡板11一侧平移，两个踏板26之间距离变大，按压一号键34，电机21反转，两个踏板26之间距离减小。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
