一种两用自锁式跑步机急停装置的制作方法

本实用新型属于健身器材技术领域，特别涉及一种两用自锁式跑步机急停装置。

背景技术：

电动跑步机是一种模拟跑步、散步运动的健身器材设备，跑步和踏步属于全身性有氧运动，电动跑步机充分模拟了人在陆地上奔跑与行走时的状态，以电能为动力，驱动电动马达产生动能，带动滚筒与跑步带进行转动，用电子表来控制速度与坡度等参数，达到有选择性的跑步与行走。用户可根据自身的身体状况，自行选择运动的强度。通过跑步运动能够加快脂肪的燃烧，增加耗氧量，减轻体重；并能增进人体循环系统和代谢功能。

电动跑步机的安全性能有着较高的要求，其中，紧急停止装置有着至关重要的作用，因此，电动跑步机必须要有紧急停机装置，比如当运动者在跑步机上运动时，突然感到身体不适，从而无法跟上跑步机的运转速度，能够紧急停止机器运转，起到对使用者的保护。根据国标要求，人工控制的紧急停止装置触点应确保直接断开，使用者能容易触及紧急停止装置。

目前的电动跑步机质量检验不合格，主要是紧急停止装置存在较多不足，功能单一、安全系数低，达不到要求。商用电动跑步机大多采用蘑菇头式安全开关，作为紧急停止装置。紧急状态下，使用者按下蘑菇头式安全开关，会快速使机器停止，但如果使用者来不及按下蘑菇头式安全开关，也会导致意外的发生；有的商用电动跑步机使用拉线式安全开关，如果不将夹子夹在衣服上或是夹的不牢固，也会导致意外发生。

技术实现要素：

针对现有技术存在的不足，本实用新型提供一种带有按压式、拉线式两种紧急停止功能的两用自锁式跑步机急停装置，解决现有设计存在的紧急停止装置功能单一，安全系数低的问题。

为了解决上述技术问题，本实用新型采用的技术方案是：一种两用自锁式跑步机急停装置，包括按压式急停按钮、拉线式急停开关、上开关固定座、下开关固定座，还包括通过卡紧方式安装在下开关固定座上的停机微动开关与断电微动开关、固定在下开关固定座上的开关触发座，开关触发座通过开关弹簧与下开关固定座勾连在一起，所述按压式急停按钮安装在上开关固定座上，拉线式急停开关穿过上开关固定座上的穿线孔，拴在开关触发座上的穿线孔中。

进一步的，所述按压式急停按钮通过两个固定爪安装在上开关固定座上。

进一步的，所述下开关固定座上设有卡槽，停机微动开关与断电微动开关安装在卡槽中。

进一步的，所述下开关固定座上设有固定槽，开关触发座通过两端的固定柱固定在下开关固定座的固定槽中。

与现有技术相比，本实用新型优点在于：结合了按压式和拉线式紧急停止装置，同时带有按压式和拉线式两种紧急停止功能，能实现快速断电停机，并实现断电自锁，安全性能高；并且本实用新型的急停装置还实现了跑步机在使用过程中暂时停止运行、不停机，能处于待机状态，解决了现有设计存在的紧急停止结构功能单一的问题。

附图说明

图1为本实用新型的爆炸示意图；

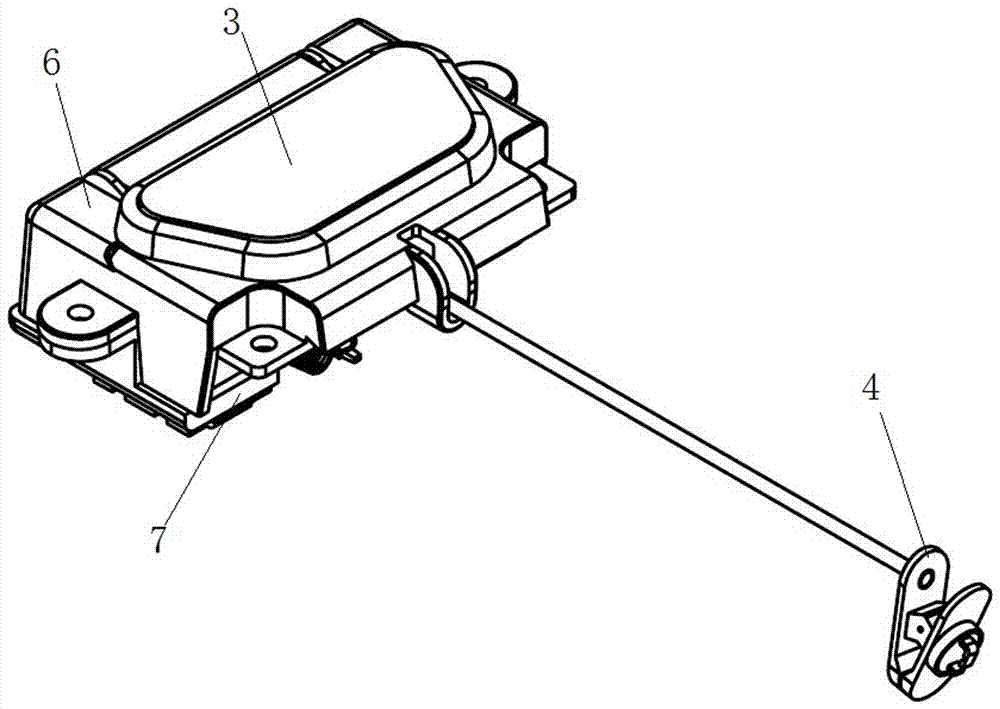

图2为本实用新型的结构示意图。

图中，1.停机微动开关；2.断电微动开关；3.按压式急停按钮；4.拉线式急停开关；5.开关弹簧；6.上开关固定座；7.下开关固定座；8.开关触发座。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步的说明。

如图1、2所示，一种两用自锁式跑步机急停装置，包括按压式急停按钮3、拉线式急停开关4、上开关固定座6、下开关固定座7，还包括通过卡紧方式安装在下开关固定座7上的停机微动开关1与断电微动开关2、固定在下开关固定座7上的开关触发座8，下开关固定座7上设有卡槽，停机微动开关1与断电微动开关2安装在卡槽中；下开关固定座7上设有固定槽，开关触发座8通过两端的固定柱固定在下开关固定座7的固定槽中，并且开关触发座8通过开关弹簧5与下开关固定座7勾连在一起。

按压式急停按钮3安装在上开关固定座6上，按压式急停按钮3上设两个固定爪，可以通过两个固定爪安装在上开关固定座6上。

上开关固定座6和开关触发座8上均设有穿线孔，拉线式急停开关4穿过上开关固定座6上的穿线孔，拴在开关触发座8上的穿线孔中，如果拉动拉线式急停开关4，将带动开关触发座8拉动开关弹簧5，并触发一下停机微动开关1。

使用时，当按下按压式急停按钮3的过程中，会触发断电微动开关2，同时按压式急停按钮3内部的双暗勾带动开关触发座8上的双暗勾进行动作，此时开关弹簧5会被拉长，使开关触发座8侧面的触发爪触动停机微动开关1一下，达到快速断电停机的功能。

当按压式急停按钮3按到底时，内部的双暗勾会与开关触发座8上的双暗勾勾住，开关弹簧5重新将开关触发座8拉回，使按压式急停按钮3按住断电微动开关2并无法回弹，达到断电自锁的目的；此时如果拉动拉线式急停开关4，将带动开关触发座8拉动开关弹簧5，并触发一下停机微动开关1，与按压式急停按钮3的暗勾连接也会松开，断电微动开关2会和按压式急停按钮3弹起，断电自锁解除，跑步机可正常使用；如果在使用过程中拉动拉线式急停开关4，则会带动开关触发座8拉动开关弹簧5，触发一下停机微动开关1，此时跑步机停止运行，但不会触发断电微动开关2，松手后跑步机处于待机状态。

综上所述，本实用新型结合了按压式和拉线式紧急停止装置，同时带有按压式和拉线式两种紧急停止功能，能实现快速断电停机，并实现断电自锁，安全性能高；并且本实用新型的急停装置还实现了跑步机在使用过程中暂时停止运行、不停机，能处于待机状态，解决了现有设计存在的紧急停止结构功能单一的问题。

当然，上述说明并非是对本实用新型的限制，本实用新型也并不限于上述举例，本技术领域的普通技术人员，在本实用新型的实质范围内，作出的变化、改型、添加或替换，都应属于本实用新型的保护范围。
