一种便提式板式家具侧面打孔机的制作方法

本发明属于打孔设备技术领域，具体涉及一种便提式板式家具侧面打孔机。

背景技术：

在打造家具时，经常需要对家具进行开边孔，这就需要用到打孔机。目前的市面上的此类打孔机体积较大，不便于携带；而且经常出现打孔位置出现偏移的情况，打孔不精确，造成家具产品的质量下降，甚至成为残次品。为此提出一种便提式板式家具侧面打孔机。

技术实现要素：

本发明的目的在于提供一种便提式板式家具侧面打孔机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种便提式板式家具侧面打孔机，包括把手和定位装置，所述把手下方两侧设有定位前进导轨轴承和滑套，在把手的一侧设有悬吊铁片，把手下方与钻头中间部分设有气动装置，所述定位装置包括侧面定位铁块和正面定位铁块，侧面定位铁块与定位前进导轨轴承末端相连，正面定位铁块上设有弹珠滑动定位装置，所述弹珠滑动定位装置包括滑动块和弹珠定位，所述滑动块设置在正面定位铁块上，所述弹珠定位穿过滑动块与前后微螺母连接，所述滑动块的底部设有定位螺母，上部设有固定螺母，右部设有定位装置把手。

优选的，所述卡块位于气动装置的下方，且卡块上固定有电钻。

优选的，所述正面定位铁块的左端以及定位前进导轨轴承的右端均固定有把手铁片，所述把手固定在把手铁片上。

本发明的技术效果和优点：该便提式板式家具侧面打孔机，体积小，便于携带，结构简单，便于操作；由于设置了定位装置和弹珠滑动定位装置，可以对家具木板打孔位置进行调节，进行精确的打孔，避免出现打孔位置偏移的情况出现，保证家具产品的质量。

附图说明

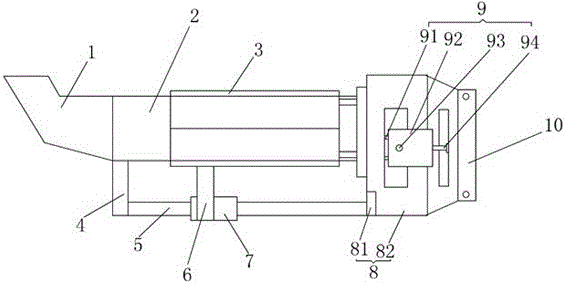

图1为本发明的结构示意图；

图2为本发明的卡块与定位前进导轨轴承连接示意图；

图3为本发明的定位螺母与滑动块连接示意图。

图中：1电钻、2把手、3气动装置、4悬吊铁片、5定位前进导轨轴承、6卡块、7滑套、8定位装置、81侧面定位铁片、82正面定位铁片、9弹珠滑动定位装置、91弹珠定位、92滑动块、93固定螺母、94前后微螺母、95定位螺母、10定位装置把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-3所示的一种便提式板式家具侧面打孔机，包括把手2和定位装置8，所述把手2下方两侧设有定位前进导轨轴承5和滑套7，在把手2的一侧设有悬吊铁片4，把手2下方与钻头中间部分设有气动装置3，气动装置3带动钻头部分向定位装置8前推动完成开木板的边孔，所述定位装置8包括侧面定位铁块81和正面定位铁块82，侧面定位铁块81与定位前进导轨轴承5末端相连，正面定位铁块82上设有弹珠滑动定位装置9，所述弹珠滑动定位装置9包括滑动块92和弹珠定位91，所述滑动块92设置在正面定位铁块82上，所述弹珠定位91穿过滑动块92与前后微螺母94连接，所述滑动块92的底部设有定位螺母95，上部设有固定螺母93，右部设有定位装置把手10，弹珠滑动定位装置9可以左右移动通过弹珠定位91，该装置上底部设有定位螺母95，上方设有固定螺母93，由该螺母收紧滑动装置，该滑动装置尾端设有调节螺丝，调节定位螺母95前后位置。

具体的，所述卡块6位于气动装置3的下方，且卡块6上固定有电钻1。

具体的，所述正面定位铁块82的左端以及定位前进导轨轴承5的右端均固定有把手铁片，所述把手2固定在把手铁片上。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
