一种易安装的洗衣机的制作方法

本实用新型涉及家用电器技术领域，尤其涉及一种易安装的洗衣机。

背景技术：

目前，洗衣机引线处的接插件一般套装有防护袋，通过防护袋来保证接插件防水、整机绝缘耐压等性能。安装时，将防护袋套装于接插件外部，防护袋的袋口处用绝缘胶带收紧，防护袋的中部及接插件的引线处分别用扎线带固定在盛水桶上。安装接插件时，由于需要用扎线带和胶带对套装在接插件外部的防护袋进行固定，所需装配时间长、装配耗材大，工作效率低。

技术实现要素：

为了解决上述现有技术中存在的缺点和不足，本实用新型提供了一种可快速完成接插件安装的易安装的洗衣机。

为了达到上述技术目的，本实用新型提供的易安装的洗衣机，包括机体、滚筒和盛水桶，盛水桶安装于机体内，滚筒可旋转设置于盛水桶内部，盛水桶设有接插件组件，所述接插件组件包括接插件和安装板，接插件装设于安装板上，安装板固定于盛水桶上。

优选的，所述安装板包括安装部和固定部，安装板通过安装部固定于盛水桶上，固定部设于安装部一侧，接插件安装于固定部上。

优选的，所述安装板还包括设于固定部下端的支撑部，支撑部与固定部连接且呈“L”形，支撑部与安装部连接且呈“L”形。

优选的，所述安装部、固定部和支撑部为一体结构。

优选的，所述安装部设有向下的折边，折边的内壁设有卡扣，盛水桶设有与卡扣配合的卡槽；或者，所述安装部设有向下的折边，折边的内壁设有卡槽， 盛水桶设有与卡槽配合的卡扣。

优选的，所述固定部设有安装孔，接插件固定于安装孔内。

优选的，所述接插件表面设有限位槽，接插件插入安装孔内，安装孔的内边缘卡入限位槽内将接插件固定。

优选的，所述接插件包括第一接插器、与第一接插器配合插接的第二接插器，限位槽设于第一接插器上。

所述第一接插器表面设有第一卡块和第二卡块，第一卡块和第二卡块相对设置并形成所述限位槽。

优选的，所述接插件安装于盛水桶底部。

采用上述技术方案后，本实用新型提供的易安装的洗衣机具有如下优点：

1、接插件通过安装板固定在盛水桶上，安装结构简单，便于实现快速拆装，接插件在使用过程中不会接触到盛水桶中的水，使用安全性高；另外，由于接插件相当于悬空安装在盛水桶上，当接插件意外起火时，盛水桶不会被引燃，便于保证整机使用寿命。

2、安装板上与盛水桶配合的部位及与接插件配合的部位分开，组装时便于确认，避免误装，提高组装效率。

3、支撑部设于固定部下端且与固定部连接呈“L”形，便于提高固定部的强度，从而提高接插件的安装稳定性。

4、安装板采用一体式结构，进一步提高各部位之间稳定性，进而提高插件的安装稳定性。

5、安装部通过卡扣和卡槽的配合固定在盛水桶上，连接结构简单，便于快速拆装，有效提高装配效率。

6、安装部上设置与接插件配合的安装孔，接插件表面设置与安装孔内边缘 配合的限位槽，接插件通过与安装孔的配合设于安装板上，并通过限位槽和安装孔内边缘的配合实现固定，安装板和接插件之间的连接结构简单，便于实现快速组装。

7、第一卡块和第二卡块相对设置并形成限位槽，接插件插入安装孔中时，安装孔的内边缘卡在第一卡块和第二卡块之间，通过第一卡块和第二卡块的限位作用实现接插件的固定。

8、接插件安装于盛水桶的底部，避免进水时打湿接插件，提高使用安全性。

附图说明

图1为本实用新型洗衣机实施例中盛水桶及接插件组件的爆炸视图。

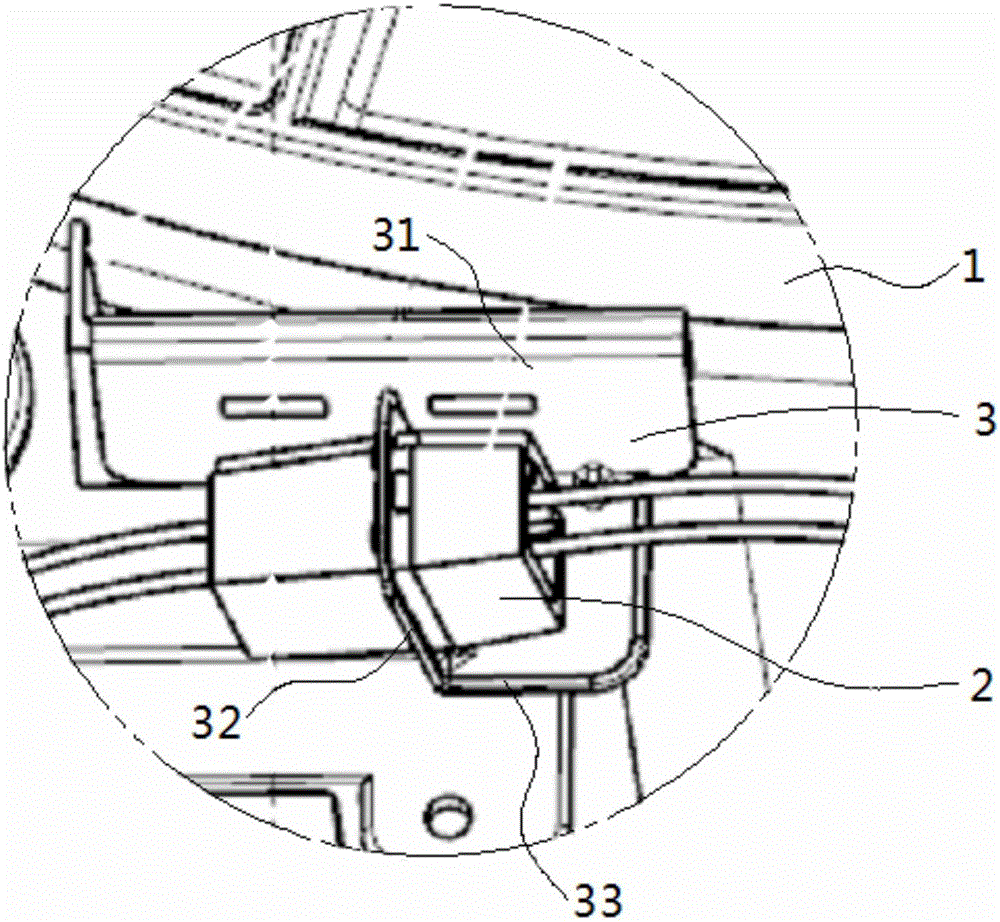

图2为本实用新型洗衣机实施例中接插件组件固定在盛水桶上时的局部示意图。

图3为本实用新型洗衣机实施例中接插件的结构示意图。

图4为本实用新型洗衣机实施例中安装板的结构示意图。

图5为图4的左视图。

图6为本实用新型洗衣机实施例中盛水桶上与接插件组件配合处的局部示意图。

图中，1-盛水桶，11-凸筋，12-卡槽，2-接插件，21-第一接插器，22-第二接插器，23-第一卡块，24-第二卡块，25-限位槽，3-安装板，31-安装部，32-固定部，33-支撑部，34-安装孔，35-折边，36-卡扣。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1、2所示，本实用新型实施例提供的易安装的洗衣机，包括机体、滚筒和盛水桶1，盛水桶1为树脂件，便于盛水桶1的成型制造，生产效率高，盛 水桶1安装在机体内，滚筒可旋转安装在盛水桶1内，盛水桶上设有接插件组件。接插件组件包括接插件2和安装板3，接插件2通过安装板3固定在盛水桶1的底部。

如图3所示，接插件2包括固定插接在一起的第一接插器21和第二接插器22，第一接插器的表面设有相对设置的第一卡块23和第二卡块24，第一卡块23和第二卡块24之间的空隙形成与安装板3配合的限位槽25。

本实施例中，接插件2的顶面和底面均设有相对设置的第一卡块23和第二卡块24，因此，接插件2的顶面和底面均设有与安装板3配合的限位槽25。当然，限位槽25也可以采用其他结构形成，如直接将限位槽25开设在接插件2的表面，或在接插件2的表面固定设置带限位槽的凸块，也可以将限位槽设在第二接插器22上。

如图4、5所示，安装板3为钣金件，便于安装板的成型制造，生产效率高，且防火性能好，安装板3包括安装部31、固定设置在安装部一侧的固定部32及位于固定部下端的支撑部33，安装板3通过安装部31固定在盛水桶1上，接插件2安装在固定部32上。

固定部32上设有与接插件2配合的安装孔34，接插件2插入安装孔34中时，安装孔34的内边缘卡入限位槽25中从而将接插件2固定，这样使得安装板和接插件之间的连接结构简单，便于实现快速组装。

安装部31在背向固定部32的一侧设有向下的折边35，安装部31的内壁及折边35的内壁上均设有卡扣36。前述安装部31的内壁指安装部31上朝向折边35的侧壁，折边35的内壁指折边35上朝向安装部的侧壁。

本实施例中，固定部32与支撑部33连接且呈“L”形，安装部31与支撑部33连接且呈“L”形，且安装部31、固定部32和支撑部33为一体式结构。

如图6所示，为了使接插件组件更好的固定在盛水桶1上，盛水桶1的底部设有与安装板3配合的凸筋11，凸筋12的厚度等于或略大于安装部31和折边35之间的间隙，凸筋11上设有与卡扣36配合的卡槽12。当然，也可以将卡扣设于凸筋11上，将卡槽设于安装部31上。

为了提高安装板3的安装强度，卡扣36设有两个且分别位于固定部32的两侧，相应的，凸筋11上设有两个卡槽12。

安装时，将接插件2插入安装孔34中，安装孔34的内边缘卡入限位槽25中，然后将安装板3卡在凸筋11上，通过卡扣36和卡槽12的配合完成安装板3的固定安装。

本实施例提供的洗衣机，接插件2通过安装板3固定在盛水桶1上，安装结构简单，便于实现快速拆装，接插件2在使用过程中不会接触到盛水桶1中的水，使用安全性高。另外，由于接插件2相当于悬空安装在盛水桶1上，当接插件2意外起火时，盛水桶1不会被引燃，便于保证整机使用寿命。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型权利要求书中所定义的范围。
