洗衣机的制作方法

本实用新型涉及电器技术领域，尤其是涉及一种洗衣机。

背景技术：

相关技术中，波轮洗衣机多数无加热装置，水温作为洗涤的要素之一，对去污能力有一定的影响。其中，随着水温的升高，洗涤剂溶解加快，渗透力增强，去污能力也增强，相反，如果水温降低，去污能力将减弱。然而，多数洗衣机的洗涤程序是固定的，具体而言，洗涤时间、浸泡时间以及洗涤节拍是固定的，而我国一年四季气候不同，自来水水温也有所不同，固定的洗涤程序容易导致冬季水温低的条件下，衣物难以清洗干净。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一个目的在于提出一种洗衣机，该洗衣机可以根据进水温度调整洗涤程序，提高洗涤效果。

根据本实用新型的洗衣机，包括：洗衣机本体；进水装置，所述进水装置设在所述洗衣机本体上，所述进水装置包括进水口和出水口；以及温度传感器，所述温度传感器设在所述进水装置的除所述出水口之外的其它部分上以检测进水水温。

根据本实用新型的洗衣机，通过在进水装置的除出水口之外的其它部分上设置温度传感器以检测进水水温，并将检测到的进水水温反馈给洗衣机，洗衣机可以根据上述进水水温选择洗涤程序，以通过调整洗涤时间、浸泡时间、洗涤节拍等洗涤参数对不同水温进行洗涤补偿和调整，从而可以提高洗涤效果，节省能源。

另外，根据本实用新型的洗衣机还可以具有如下附加的技术特征：

根据本实用新型的一些实施例，所述进水装置包括第一接口、第二接口和第三接口，所述第一接口为所述进水口，所述第二接口为所述出水口，其中所述温度传感器与所述第三接口相连。

具体地，所述进水装置为三通阀。

可选地，所述洗衣机为波轮洗衣机。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中 变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是根据本实用新型实施例的洗衣机的立体图；

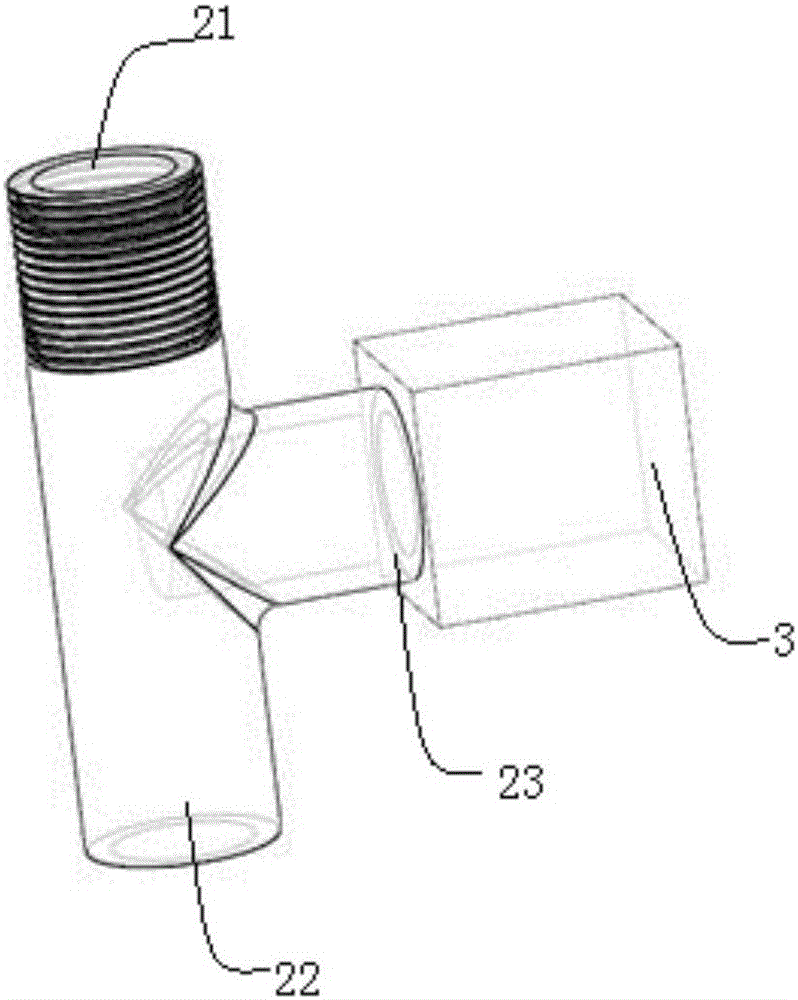

图2是图1中所示的洗衣机的进水装置的结构示意图；

图3是图2中所示的进水装置的爆炸图；

图4是根据本实用新型实施例的洗衣机的洗涤方法的控制流程图。

附图标记：

洗衣机100，

洗衣机本体1，

进水装置2，第一接口21，第二接口22，第三接口23，

温度传感器3。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以 通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度小于第二特征。

下面参考图1-图4描述根据本实用新型实施例的洗衣机100。其中，洗衣机100可以为波轮洗衣机等，但不限于此。

如图1所示，根据本实用新型实施例的洗衣机100，包括：洗衣机本体1、进水装置2以及温度传感器3。

具体地，进水装置2设在洗衣机本体1上，例如，参照图1，进水装置2可以设在洗衣机本体1的顶部。进水装置2包括进水口和出水口，进水口可以与水龙头相连，例如，进水口可以与水龙头螺纹连接。出水口可以与洗衣机100的洗涤桶相连，以通过进水装置2向洗涤桶内注水。温度传感器3可以设在进水装置2的除出水口之外的其它部分上以检测进水水温。其中温度传感器3上可以设有检测探头，检测探头与进水装置2中的水流接触，以检测进水温度，并将检测到的进水温度反馈给洗衣机100，洗衣机100可以根据上述进水水温选择洗涤程序，由此，可以通过调整洗涤参数例如洗涤时间、浸泡时间、洗涤节拍等对不同水温进行洗涤补偿和调整，从而可以提高洗涤效果，节省能源。

根据本实用新型实施例的洗衣机100，通过在进水装置2的除出水口之外的其它部分上设置温度传感器3以检测进水水温，并将检测到的进水水温反馈给洗衣机100，洗衣机100根据上述进水水温选择洗涤程序，从而可以通过调整洗涤参数对不同水温进行洗涤补偿和调整，从而可以提高洗涤效果，节省能源。

根据本实用新型的一些实施例，参照图2和图3，进水装置2包括第一接口21、第二接口22和第三接口23。其中，第一接口21可以为进水口，第二接口22可以为出水口，温度传感器3可以与第三接口23相连。例如，温度传感器3可以插接或者卡接在第三接口23处。结构简单，便于实现。

可选地，进水装置2可以为三通阀，但不限于此。具体地，三通阀优选为电磁阀。

具体地，根据本实用新型实施例的洗衣机100，洗涤方法可以包括以下步骤：

通过进水装置2向洗衣机本体1内供水；

温度传感器3检测进水水温T；

根据进水水温T选择洗涤程序。

例如，进水装置2可以为三通阀，三通阀的第一接口21为进水口，三通阀的第二接口22为出水口，温度传感器3可以设在三通阀的第三接口23处。温度传感器3可以与洗衣机100上的控制器相连，洗衣机100进水时，温度传感器3检测进水水温，并将检测到的进水水温反馈给控制器，控制器可以根据进水水温选择洗涤程序，从而洗衣机100可以通过调整洗涤参数例如洗涤时间、浸泡时间、洗涤节拍等对不同水温进行洗涤补偿和调整，确保洗涤性能，节省能源。

具体而言，当检测到进水水温较低(例如，5℃～10℃)时，可以通过延长洗涤时间、延长浸泡时间或者加强洗涤节拍中的一种或者多种方式对低温进行洗涤补偿，以提高洗净度；当检测到进水当检测到进水水温较高(例如，25℃～30℃)时，可以通过缩短洗涤时间、缩短浸泡时间或者减弱洗涤节拍中的一种或者多种，从而可以在保证洗净度的基础上节省洗衣时间，节省能源。洗涤程序结束后，排水、漂洗、脱水，完成洗衣过程。

根据本实用新型的一些实施例，洗涤程序具体包括：

当进水水温T≤T₁时，按洗涤时间m₁，浸泡时间n₁，洗涤节拍为f₁的方式进行洗涤；当进水水温T₁＜T≤T₂时，按洗涤时间m₂，浸泡时间n₂，洗涤节拍为f₂的方式进行洗涤；当进水水温T₂＜T≤T₃时，按洗涤时间m₃，浸泡时间n₃，洗涤节拍为f₃的方式进行洗涤；当进水水温T＞T₃时，按洗涤时间m₄，浸泡时间n₄，洗涤节拍为f₄的方式进行洗涤；其中，进水温度T₁、T₂、T₃、T₄满足：T₁＜T₂＜T₃＜T₄，洗涤时间m₁、m₂、m₃、m₄满足：m₁≥m₂≥m₃≥m₄，浸泡时间n₁、n₂、n₃、n₄满足：n₁≥n₂≥n₃≥n₄，洗涤节拍f₁、f₂、f₃、f₄满足：f₁≥f₂≥f₃≥f₄。

具体地，洗涤节拍f为：f＝a/(a+b)，其中，a为洗衣机100的电机间歇运行时电机转动的时间，b为电机间歇运行时电机停止转动的时间。

可选地，T₁满足：5℃≤T₁≤10℃，例如T₁可以进一步：T₁＝8℃等；T₂满足：10℃≤T₂≤20℃，例如T₂可以进一步：T₂＝15℃等；T₃满足：20℃≤T₃≤30℃，例如T₃可以进一步：T₃＝25℃等；T₄满足：T₄≥30℃，例如T₄可以进一步：T₁＝30℃等。

例如，当进水水温T≤10℃时，可以按洗涤时间40分钟，浸泡时间10分钟，洗涤节拍为电机转20秒、停3秒的方式进行洗涤；当进水水温10℃＜T≤20℃时，按洗涤时间30分钟，浸泡时间5分钟，洗涤节拍为电机转18秒、停7秒的方式进行洗涤；当进水水温20℃＜T≤30℃时，按洗涤时间20分钟，浸泡时间0分钟，洗涤节拍为电机转15秒、停6秒的方式进行洗涤；当进水水温T＞30℃时，按洗涤时间15分钟，浸 泡时间0分钟，洗涤节拍为电机转10秒、停8秒的方式进行洗涤。由此，可以有效地提高洗涤效果，且可以节省能源，降低洗衣机100的使用成本。

其中，根据进水水温进入的洗涤程序的总时间为t₁min，按照进水水位进入的相应的洗涤方式的总时间为t₂min，当t₁＜t₂时，洗涤程序运行t₁min后，洗衣机100进入按照进水水位相应的洗涤方式继续洗涤。也就是说，在洗涤过程中，可以实时检查程序洗涤时间，当洗衣机100根据进水水温进入的洗涤程序的总时间已到，而根据洗衣机100进水水位进入的洗涤程序的总时间尚未到达时，洗衣机100可以进入按照进水水位对应的洗涤方式继续洗涤，直至洗涤时间到达进水水位对应的洗涤程序的总时间。由此，可以进一步地提高洗涤效果。

根据本实用新型实施例的洗衣机100，可以根据进水水温选择洗涤程序，以通过调整洗涤时间、浸泡时间、洗涤节拍等洗涤参数对不同水温进行洗涤补偿和调整，从而可以提高洗涤效果，节省能源。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
