一种节水洗衣机减速离合器的制作方法

本实用新型涉及节水洗衣机技术领域，尤其涉及一种节水洗衣机减速离合器。

背景技术：

为了解决全自动波轮或滚筒洗衣机的节水和二次污染问题，行业内开发出节水洗衣机，即无孔洗涤筒洗衣机，例如，波轮洗衣机的结构为内筒下部分为整体设计，桶壁只有靠近平衡圈的部位有一圈抛水孔，其他部位没有孔，该结构洗衣机在洗涤过程中，内筒内盛有水，而内筒与箱体之间没有水，这样可以解决节水和二次污染问题；但是该种洗衣机的减速离合器如何设置，能够自动的排放内桶内的水和洗涤时关闭洗涤，这是我们当前需要解决的技校术问题。

技术实现要素：

本实用新型的目的是，提供一种节水洗衣机减速离合器，来实现洗衣机内桶法兰上设有的水开关的打开与关闭，节约水资源，减少衣物的二次污染。

根据上述目的，本实用新型的技术方案为：一种节水洗衣机减速离合器，包括同心旋转的设置于波轮轴外的中轴套，其特征在于：所述的中轴套的外面设有与内桶法兰相连接的内桶轴，所述的内桶法兰上设有法兰排水孔，所述的中轴套上连接有封水盘，封水盘上设有与法兰排水孔对应的封水盘排水孔，封水盘上设有对应开孔的橡胶环，所述的内桶轴通过轴承旋转的安装在上端盖内，所述的上端盖上设有上固定套，所述的内桶轴上设有轴向活动的上离合套，所述的上离合套通过上压簧和上拨叉可与上固定套相啮合，所述的内桶轴的下端设有内桶轴挡块，所述的中轴套上设有中轴套挡块，通过所述的中轴套脱水方向旋转使中轴套挡块与内桶轴挡块相连接时，所述的封水盘排水孔与法兰排水孔相连通，通过所述的中轴套反脱水方向旋转使中轴套挡块与内桶轴挡块脱离设定角度时，所述的封水盘排水孔与法兰排水孔错位密封连接。

所述的内桶轴与上离合套之间通过花键相连接，所述的上端盖与上固定套之间通过螺钉或焊接相连接。

所述的上拨叉与外接牵引电机相连接。

所述的中轴套与制动轮过盈相连接，制动轮与下轴套滚铆连接，所述的下轴套上轴向滑动的与下离合套相啮合，通过下压簧和下拨叉的作用，所述的下离合套的上端可与安装在下端盖上的下固定套啮合连接，其下端可与安装在电机转子上的下活动套相啮合连接，电机转子安装在输入轴上。

进一步的，所述的下端盖上还设有下支座，所述的下支座上安装有与电机转子相配套的电机定子，所述的下拨叉通过复位弹簧安装在下支座上，所述的下拨叉的一端活动的与下离合套相连接，另一端与外接的专用牵引电机相连接。

与现有技术相比，本实用新型的优点和有益效果：本实用新型节水洗衣机减速离合器，利用拨叉带动离合套使内桶轴旋转一个预定角度，实现水开关的打开和关闭，通过电脑程序控制自动完成，非常方便，安装有该减速离合器的洗衣机不仅可以节约不资源，还可有效防止二次污染。

附图说明

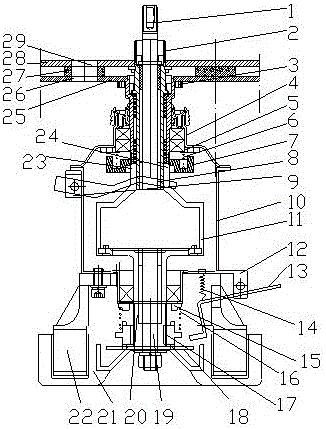

图1为本实用新型产品在洗涤状态时的原理结构示意图；

图2为本实用新型产品在脱水状态时的原理结构示意图；

图3为本实用新型产品上固定套的立体结构示意图；

图4为本实用新型产品上离合套的立体结构示意图；

其中，波轮轴1，中轴套2，内桶轴3，上端盖4，上固定套5，上压簧6，上离合套7，上拨叉8，上支座9，下端盖10，制动轮11，下支座12，下拨叉13，复位弹簧14，下固定套15，下压簧16，下离合套17，下活动套18，输入轴19，下轴套20，电机转子21，电机定子22.中轴套挡块23，内桶轴挡块24，内桶法兰25，法兰排水孔26，橡胶环27，封水盘28，封水盘排水孔29。

具体实施方式

结合图1-图4，为一种节水洗衣机减速离合器原理结构示意图，包括同心旋转的设置于波轮轴1外的中轴套2，其特征在于：所述的中轴套2的外面设有与内桶法兰25相连接的内桶轴3，所述的内桶法兰25上设有法兰排水孔26，所述的中轴套2上连接有封水盘28，封水盘28上设有与法兰排水孔26对应的封水盘排水孔29，封水盘28上设有对应开孔的橡胶环27，所述的内桶轴3通过轴承旋转的安装在上端盖4内，所述的上端盖4上设有上固定套5，所述的内桶轴3上设有轴向活动的上离合套7，所述的上离合套7通过上压簧6和上拨叉8可与上固定套5相啮合，所述的内桶轴3的下端设有内桶轴挡块24，所述的中轴套2上设有中轴套挡块23，通过所述的中轴套2脱水方向旋转使中轴套挡块23与内桶轴挡块24相连接时，所述的封水盘排水孔29与法兰排水孔26相连通，通过所述的中轴套2反脱水方向旋转使中轴套挡块23与内桶轴挡块24脱离设定角度时，所述的封水盘排水孔29与法兰排水孔26错位密封连接；所述的内桶轴3与上离合套7之间通过花键相连接，所述的上端盖4与上固定套5之间通过螺钉或焊接相连接；所述的上拨叉8与外接牵引电机相连接；所述的中轴套2与制动轮11过盈相连接，制动轮11与下轴套20滚铆连接，所述的下轴套20上轴向滑动的与下离合套17相啮合，通过下压簧16和下拨叉13的作用，所述的下离合套17的上端可与安装在下端盖10上的下固定套15啮合连接，其下端可与安装在电机转子21上的下活动套18相啮合连接，电机转子21安装在输入轴19上；所述的下端盖10上还设有下支座12，所述的下支座12上安装有与电机转子21相配套的电机定子22，所述的下拨叉13通过复位弹簧14安装在下支座12上，所述的下拨叉13的一端活动的与下离合套17相连接，另一端与外接的专用牵引电机相连接。

本实用新型的一种节水洗衣机减速离合器，减速离合齿轮箱为普通行星齿轮减速系统，其输入轴19和下轴套20是通过牙嵌式离合方式，输入轴19上固定有下活动套18，下轴套20上则通过花键套装有下离合套17，下离合套17可以沿下轴套20轴向移动，上移时与固定在下轴套20上的下固定套15啮合，下移时与下活动套18啮合，实现洗涤和脱水的转换。而离合器的输出端为三轴输出，波轮轴1仍然与行星架连接，中轴套2与制动轮11固定连接，内桶轴3则是空套在中轴套2外面的轴套，内桶轴3下端部分有花键结构，其上也套有上离合套7。

使用该离合器的洗衣机，其内桶通过内桶法兰25与内桶轴3固定链接，一个封水零件则与中轴套2连接，波轮与波轮轴1连接，封水零件置于波轮与内桶底之间。

工作执行过程，脱水状态下，如图2，这时下离合套17与下活动套18啮合，上离合套7则脱离上固定套5，电机顺时针转动，带动中轴套2和波轮轴1一起转动，中轴套挡块23与内桶轴挡块23贴合，而带动一起转动，因此与三轴分别连接的波轮，封水盘28，内桶法兰25等同步转动，这时的法兰排水孔26和封水盘排水孔29正对位，为排水和脱水状态。

脱水结束后，先顺时针轻转电机，上拨叉8通过外力，推动上离合套7上移，直到与上固定套5啮合。再反转电机，一定角度，使得中轴套2上的封水盘28反方向转动一个角度，使法兰排水孔26和封水盘排水孔29错位，而达到封水状态，这时外接牵引电机拉动下拨叉13，使下离合套17脱离下活动套18，而与下固定套15啮合。实现进水和洗涤状态。

洗涤结束，先放开下离合套17，顺时针转电机，使中轴套挡块23与内桶轴挡块24贴合，再放开下离合套17，使其与下活动套18啮合，实现排水和脱水。
