一种经编机盘头用丝头牵引固定装置的制作方法

本实用新型属于金属丝经编技术领域，具体涉及一种经编机盘头用丝头牵引固定装置。

背景技术：

金属丝是一种区别于传统纺织原料的金属材料，其具有金属材料的独特性能，又具有纺织纤维的可编织性。近年来，随着特种纺织材料和产业用纺织品的发展，金属丝编织物越来越多的应用在各行业领域，但是由于金属丝弹性模量高，受力易发生塑性变形，松弛状态下易发生缠绕，给纺织加工带来很多新的问题。

纺织加工中，整经的目的是将筒子纱按照工艺所需要的经纱根数与长度，在相同的张力下，平行、等速、整齐地卷绕到盘头上，末端丝头经固定后以备编织用。在金属丝整经过程中，电机驱动盘头带动金属丝片进行卷绕，由于受到盘头的牵引力，金属丝一直处于伸直状态，丝路清晰、排列整齐。当金属丝按照一定工艺长度完成整经后，末端的金属丝丝头被剪断，这时，高模量的金属丝在突然失去张力后处于松弛状态，丝头发生回弹屈曲，按照传统纺织纤维丝头处理方式，金属丝之间易发生缠绕，导致丝片顺序错乱、断纱等现象，严重影响后续加工流程，制约了金属丝的可编织性。

技术实现要素：

本实用新型的目的在于克服上述现有技术中的不足，提供一种经编机盘头用丝头牵引固定装置，其有效解决了金属丝在突然失去张力后金属丝盘头末端丝头缠绕不清、易导致乱纱和断纱的问题，且结构简单，操作方便，生产成本低。

为实现上述目的，本实用新型采用的技术方案是：一种经编机盘头用丝头牵引固定装置，其特征在于：包括夹具支架、斜支架、紧固杆、分丝筘和钢丝条，所述紧固杆设置在夹具支架的斜上方，所述紧固杆和夹具支架相平行，所述斜支架设置在夹具支架与紧固杆之间，所述斜支架的数量为两个，所述夹具支架的一端与紧固杆的一端通过其中一个斜支架固定连接，所述夹具支架的另一端与紧固杆的另一端通过另一个斜支架固定连接，所述分丝筘固定在夹具支架的上部，所述分丝筘与紧固杆相平行，所述分丝筘上设置有一排用于分丝的筘齿，所述钢丝条穿过筘齿的上部且用于防止金属丝跳出。

上述的一种经编机盘头用丝头牵引固定装置，其特征在于：所述夹具支架的下部两侧均设置有连接槽，所述连接槽的内侧设置有顶紧螺栓。

上述的一种经编机盘头用丝头牵引固定装置，其特征在于：所述钢丝条的一端设置有手把。

上述的一种经编机盘头用丝头牵引固定装置，其特征在于：所述夹具支架与斜支架之间通过紧固螺栓连接，所述紧固杆与斜支架之间通过紧固螺栓连接。

上述的一种经编机盘头用丝头牵引固定装置，其特征在于：两个所述斜支架对称设置。

本实用新型与现有技术相比具有以下优点：

1、本实用新型结构简单、设计合理且使用操作方便，生产成本低。

2、本实用新型应用在经编机盘头上，可以保证金属丝一直处于伸直状态，避免了金属丝在松弛状态下，发生缠绕、乱纱、断纱等现象，导致后续编织加工无法进行，造成大量金属丝浪费。

3、本实用新型可以用于对钼丝、钨丝、不锈钢丝等金属丝的牵引固定，既可以为单丝也可以是2～3根合股丝，使用范围广。

下面通过附图和实施例，对本实用新型做进一步的详细描述。

附图说明

图1为本实用新型的结构示意图。

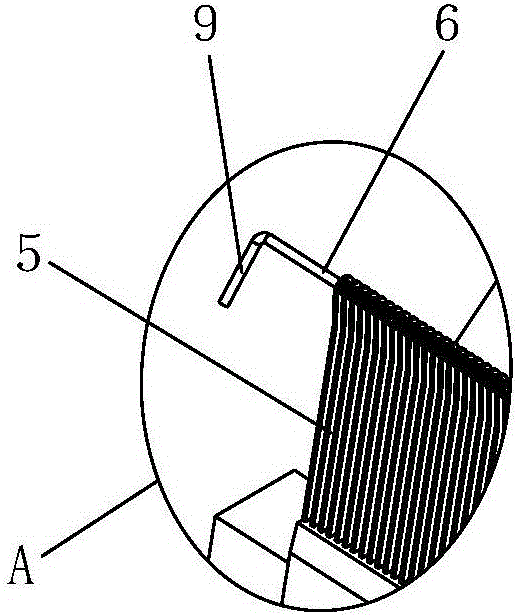

图2为图1的A处放大图。

图3为本实用新型的使用状态图。

附图标记说明:

1—夹具支架； 2—斜支架； 3—紧固杆；

4—分丝筘； 5—筘齿； 6—钢丝条；

7—连接槽； 8—顶紧螺栓； 9—手把；

10—经编机盘头。

具体实施方式

如图1和图2所示，本实用新型包括夹具支架1、斜支架2、紧固杆3、分丝筘4和钢丝条6，所述紧固杆3设置在夹具支架1的斜上方，所述紧固杆3和夹具支架1相平行，所述斜支架2设置在夹具支架1与紧固杆3之间，所述斜支架2的数量为两个，所述夹具支架1的一端与紧固杆3的一端通过其中一个斜支架2固定连接，所述夹具支架1的另一端与紧固杆3的另一端通过另一个斜支架2固定连接，所述分丝筘4固定在夹具支架1的上部，所述分丝筘4与紧固杆3相平行，所述分丝筘4上设置有一排用于分丝的筘齿5，所述钢丝条6穿过筘齿5的上部且用于防止金属丝跳出。

经编机盘头采用本实用新型丝头牵引固定装置后，将整经盘头末端所有金属丝依次顺序穿过分丝筘4上两个相邻的筘齿5之间，最后汇集固定在紧固杆3上，这样可以保证金属丝一直处于伸直状态，避免了金属丝在松弛状态下，发生缠绕、乱纱、断纱等现象，导致后续编织加工无法进行，造成大量金属丝浪费。

如图1所示，所述夹具支架1的下部两侧均设置有连接槽7，所述连接槽7的内侧设置有顶紧螺栓8。使用时，将夹具支架1通过两侧的连接槽7卡在经编机盘头10上，并由顶紧螺栓8紧固。

如图1和图2所示，所述钢丝条6的一端设置有手把9，便于钢丝条6穿过筘齿5。

本实施例中，所述夹具支架1与斜支架2之间通过紧固螺栓连接，所述紧固杆3与斜支架2之间通过紧固螺栓连接。

本实施例中，两个所述斜支架2对称设置。

安装时，应确保从经编机盘头退绕下来的金属丝先经过筘齿5，然后汇集固定在紧固杆3上；相邻两个筘齿5之间的间隙宽度根据整经金属丝的细度和产品工艺要求进行调整。本实用新型丝头牵引固定装置可以用于对钼丝、钨丝、不锈钢丝等金属丝的牵引固定，既可以为单丝也可以是2～3根合股丝。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变换，均仍属于本实用新型技术方案的保护范围内。
