一种无水印染设备的支座结构的制作方法

本实用新型涉及印染设备技术领域，具体为一种无水印染设备的支座结构。

背景技术：

随着社会的发展和经济的增长，印染制造行业的发展也越来越快，印染机在印染制造业当中的应用也越来越广泛。而支架是印染机中的重要部件，现有的支架结构复杂、稳定性差且缺乏缓冲性能，进而使印染机在生产过程中存在着较大的安全隐患。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、具有缓冲能力、稳定性能强用寿命长的印染机支座。

技术实现要素：

本实用新型的目的在于提供一种无水印染设备的支座结构，以解决支座结构缓冲及稳定性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种无水印染设备的支座结构，包括安装板，所述安装板的下表面通过螺栓固定安装有四个连接盘，所述连接盘的下表面焊接有缓冲柱，所述缓冲柱的表面滑动连接有支撑框，所述支撑框的下表面焊接有底板，所述缓冲柱的上端表面套接有第一弹簧，所述第一弹簧的两端分别抵接有支撑框及连接盘，所述缓冲柱的下端套接有第二弹簧，所述第二弹簧的一端固定连接有缓冲柱的顶端，所述第二弹簧的另一端固定连接有支撑框的内部平台。

优选的，所述安装板的下表面对称焊接有定位框，定位框的内侧滑动连接缓冲钢板，缓冲钢板的两端上表面连接有缓冲柱，缓冲钢板的下端焊接有支撑柱。

优选的，所述支撑框之间焊接有一体板。

优选的，所述支撑框与底板的表面焊接有斜支撑。

与现有技术相比，本实用新型的有益效果是：该种无水印染设备的支座结构，第一，安装板受力带动缓冲柱向下，通过第一弹簧、第二弹簧及缓冲钢板减弱安装板带动缓冲柱向下时的冲击力，以减轻运输生产过程中抖动支座造成的损坏；第二，支撑框之间通过一体板进行连接，通过一体板加强了支撑框之间的连接关系，因为缓冲柱滑动插接在支撑框，通过支撑框对其进行限位，因此提高缓冲性能的同时加强了支座结构的稳定性。

附图说明

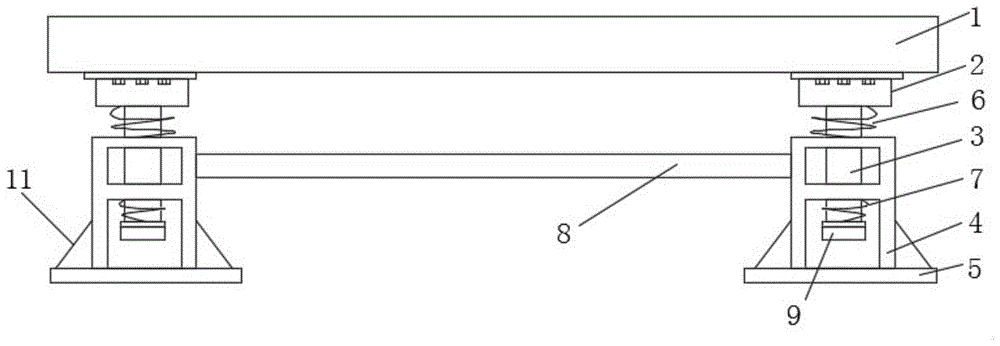

图1为本实用新型的整体结构正视图；

图2为本实用新型的整体结构侧视图；

图3为本实用新型的图1的剖面图；

图4为本实用新型的支撑框与一体板连接图。

图中：1安装板、2连接盘、3缓冲柱、4支撑框、5底板、6第一弹簧、7第二弹簧、8一体板、9缓冲钢板、10定位框、11斜支撑、12支撑柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1与图2，一种无水印染设备的支座结构，包括安装板1，安装板1的下表面通过螺栓固定安装有四个连接盘2，连接盘2的下表面焊接有缓冲柱3，缓冲柱3的表面滑动连接有支撑框4，缓冲柱3滑动插接在支撑框4的内侧，通过支撑框4对缓冲柱3进行限位，支撑框4的下表面焊接有底板5，缓冲柱3的上端表面套接有第一弹簧6，第一弹簧6的两端分别抵接有支撑框4及连接盘2，安装板1带动缓冲柱3向下时，会挤压支撑框4与连接盘2之间的第一弹簧6，通过第一弹簧6减轻安装板1向下时的冲击力，缓冲柱3的下端套接有第二弹簧7，第二弹簧7的一端固定连接有缓冲柱3的顶端，第二弹簧7的另一端固定连接有支撑框4的内部平台，通过第二弹簧7的拉力减轻缓冲柱3沿支撑框4向下时的缓冲力。

请参阅图3，安装板1的下表面对称焊接有定位框10，定位框10的内侧滑动连接缓冲钢板9，缓冲钢板9可以沿着定位框10上下移动，缓冲钢板9的两端上表面连接有缓冲柱3，缓冲钢板9的下端焊接有支撑柱12，支撑柱12的下端抵接地面，当安装板1受力向下时，通过缓冲钢板9的两端向上抵接缓冲柱3起到了缓冲作用。

请参阅图4，支撑框4之间焊接有一体板8，四个支撑框4通过一体板8连接成了一个整体，加强了支撑框4之间的连接关系。

请参阅图1，支撑框4与底板5的表面焊接有斜支撑11，斜支撑11为三角板形状，斜支撑11的一端垂直面与支撑框4焊接，斜支撑11的水平面与底板5焊接，通过斜支撑11加强支撑框4与底板5的连接强度。

本实用新型在具体实施时：安装板1受力带动缓冲柱3沿支撑框4向下，因为支撑框4与连接盘2之间设置有第一弹簧6、缓冲柱3下端表面与支撑框4之间设置有第二弹簧7，还有缓冲柱3的下端抵接与缓冲钢板9，通过第一弹簧6、第二弹簧7及缓冲钢板9能够减弱安装板1带动缓冲柱3向下时的冲击力，以减轻运输产生过程中抖动对支座造成的损坏；因为支撑框4之间通过一体板8进行连接，所以四个支撑框4通过一体板8形成了一个整体，通过一体板8加强了支撑框4之间的连接关系，又因为缓冲柱3滑动插接在支撑框4的内侧，通过支撑框4对缓冲柱3进行限位，因此相当于通过一体板8利用四个支撑框4将四个缓冲柱3连接成了一个整体，因此该支座提高缓冲性能的同时加强了支座结构的稳定性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种无水印染设备的支座结构，包括安装板(1)，其特征在于：所述安装板(1)的下表面通过螺栓固定安装有四个连接盘(2)，所述连接盘(2)的下表面焊接有缓冲柱(3)，所述缓冲柱(3)的表面滑动连接有支撑框(4)，所述支撑框(4)的下表面焊接有底板(5)，所述缓冲柱(3)的上端表面套接有第一弹簧(6)，所述第一弹簧(6)的两端分别抵接有支撑框(4)及连接盘(2)，所述缓冲柱(3)的下端套接有第二弹簧(7)，所述第二弹簧(7)的一端固定连接有缓冲柱(3)的顶端，所述第二弹簧(7)的另一端固定连接有支撑框(4)的内部平台。

2.根据权利要求1所述的一种无水印染设备的支座结构，其特征在于：所述安装板(1)的下表面对称焊接有定位框(10)，定位框(10)的内侧滑动连接缓冲钢板(9)，缓冲钢板(9)的两端上表面连接有缓冲柱(3)，缓冲钢板(9)的下端焊接有支撑柱(12)。

3.根据权利要求1所述的一种无水印染设备的支座结构，其特征在于：所述支撑框(4)之间焊接有一体板(8)。

4.根据权利要求1所述的一种无水印染设备的支座结构，其特征在于：所述支撑框(4)与底板(5)的表面焊接有斜支撑(11)。

技术总结
本实用新型公开了一种无水印染设备的支座结构，包括安装板，安装板的下表面通过螺栓固定安装有四个连接盘，连接盘的下表面焊接有缓冲柱，缓冲柱的表面滑动连接有支撑框，第一弹簧的两端分别抵接有支撑框及连接盘，缓冲柱的下端套接有第二弹簧，第二弹簧的一端固定连接有缓冲柱的顶端，第二弹簧的另一端固定连接有支撑框的内部平台。该种无水印染设备的支座结构，安装板受力带动缓冲柱向下，通过第一弹簧、第二弹簧及缓冲钢板减弱安装板带动缓冲柱向下时的冲击力，以减轻运输生产过程中抖动对支座造成的损坏；通过一体板加强了支撑框之间的连接关系，因为缓冲柱滑动插接在支撑框，因此通过一体板加强了支座结构的稳定性。
