一种光伏专用金属压型屋面板的制作方法

本实用新型涉及建筑工程领域，具体涉及一种金属压型屋面板。

背景技术：

分布式太阳能光伏系统作为一种新能源，具有广阔发展前景，它倡导就近发电，就近并网，就近转换，就近使用的原则，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途运输中的损耗问题。由于现有的金属压型屋面板板型中，没有一种针对建筑屋面光伏系统专门开发的，一般都是在现有屋面板上直接打钉穿透屋面或者在波峰安装铝合金夹具，并且都没有考虑作为不上人屋面屋面板，在光伏系统安装和运行维护时工人的板用踩踏破坏，其频繁的光伏系统运维与检修对屋面系统的破坏损害了建筑围护系统的使用寿命，即没有考虑检修维护走道，造成而占有每年新建80%工业建筑面积的钢结构屋面鲜有运用。

技术实现要素：

针对现有技术中存在的上述缺陷和不足，本实用新型提供了一种光伏专用金属压型屋面板。

本实用新型是通过如下技术方案来实现的：一种光伏专用金属压型屋面板,包括,其特征在于:所述的金属压型屋面板主体上设置有至少两个波峰,波峰上设置有平面支撑台阶,平面支撑台阶的下部设置有锁夹槽；

金属压型屋面板主体波峰内还设置有屋面支架,金属压型屋面板主体通过屋面支架固定设置在屋面檩条上。

所述的锁夹槽其内扣角为锐角。

所述的屋面支架通过自攻螺钉固定设置在屋面檩条上。

所述的金属压型屋面板主体其平面支撑台阶上部安装锁边后，形成有倒L型支撑边。

所述的支撑边上可拆卸的安装有倒L型卡件套件一和U型卡件套件二，卡件套件一和卡件套件二的下部分别扣合在平面支撑台阶下部的锁夹槽上，卡件套件一和卡件套件二上部通过螺栓固定连接在一起。

所述的支撑边上可拆卸的安装有Z型压件。

本实用新型可以广泛运用于所有采用金属围护系统的新建、改建、扩建工程项目，更好的配合分布式光伏系统的推广运用，便于安装光伏系统和检修马道，连接强度大，系统安全性高，而且具有经济、安全可靠、市场前景广，为国家的节能减排、低碳环保、创造更大的经济效益创造了条件。

附图说明

图1是本实用新型的结构示意图；

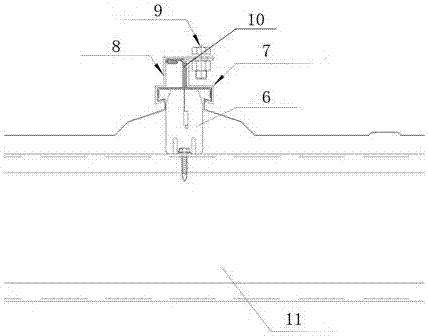

图2是实施例1的结构示意图

图3是实施例2的结构示意图；

图中，1、平面支撑台阶，2、锁夹槽，3、波峰，4、金属压型屋面板主体，5、金属压型屋面板主体，6、屋面支架，7、卡件套件二，8、卡件套件一，9、螺栓，10、支撑边，11、屋面檀条，12、压件,13、走道板或光伏板。

具体实施方式

下面通过非限定性的实施例并结合附图对实用新型进一步的说明：

实施例1

一种光伏专用金属压型屋面板,包括金属压型屋面板主体4（5）,所述的金属压型屋面板主体4（5）上设置有至少两个波峰3,波峰3上设置有平面支撑台阶1,平面支撑台阶1的下部设置有锐角锁夹槽2；

金属压型屋面板主体4（5）波峰3内还设置有屋面支架6,金属压型屋面板主体4（5）通过屋面支架6固定设置在屋面檩条11上，所述的屋面支架6通过自攻螺钉或其他紧固件固定设置在屋面檩条11上。

所述的金属压型屋面板主体4(5)其平面支撑台阶1上部安装锁边后，形成倒L型支撑边10。

所述的支撑边10上可拆卸的安装有倒L型卡件套件一8和U型卡件套件二7，卡件套件一8和卡件套件二7的下部分别扣合在平面支撑台阶1下部的锐角锁夹槽2上，卡件套件一8和卡件套件二7上部通过螺栓固定连接在一起。

实施例2

一种光伏专用金属压型屋面板,包括金属压型屋面板主体4（5）,所述的金属压型屋面板主体4（5）上设置有至少两个波峰3,波峰3上设置有平面支撑台阶1,平面支撑台阶1的下部设置有锐角锁夹槽2；

金属压型屋面板主体4（5）波峰3内还设置有屋面支架6,金属压型屋面板主体4（5）通过屋面支架6固定设置在屋面檩条11上，所述的屋面支架6通过自攻螺钉或其他紧固件固定设置在屋面檩条11上。

所述的金属压型屋面板主体4（5）其平面支撑台阶1上部安装锁边后，形成有倒L型支撑边10。

所述的支撑边10上可拆卸的安装有Z型压件12。

本实用新型中平面支撑台阶1既可以方便的支撑安装光伏板或走道板13，亦可以按照传统安装锁夹安装光伏组件支架，如实施例1所示。另外本实用新型的金属压型钢板屋面板也可以不增加上层转换卡具以及光伏支架等加固与支撑结构与构件，选用合适尺寸规格的光伏板，一端插入平面支撑平台内，另一端直接采用压件12固定安装，节省了一般金属压型屋面板作为屋面的工程安装光伏系统产生的额外费用，如实施例2所示。本实用新型提供了一种专门针对光伏系统安装与检修方便的而且又符合金属屋面板规定要求的咬合型光伏专用金属压型屋面板以及配套支架。
