一种模块式集成组合结构的制作方法

本实用新型涉及一种模块式集成组合结构。

背景技术：

集成结构由结构系统、地面系统、楼面系统、墙面系统、屋面系统组成，每个系统由数个单元模块组成，单元模块在工厂制造完成，建筑物现场由单元模块装配完成。集成组合结构可拆装、可移动，不破坏土地。实现了千百年来房屋的“不动产”属性到“动产”属性的转变，实现了千百年来“房地产”的房产和”地产“的完全分离。集成房屋的现场工期，是传统建筑模式的10%-30%。集成组合结构的质量更加精细，实现了传统建筑模式厘米级误差到工厂化制造毫米级的误差的转变。

集成组合结构，诞生于上个世纪50年代末。其主要概念是通过在工厂预制墙体、屋面等，按照设计要求加工以钢结构为代表的承重结构，能够迅速组装称成套房屋的一种建房模式。木材相对其它材料有极强的韧性，加上面板结构体系，使其对于冲击荷载及周期性疲劳破坏有很强的抵抗力，具有最佳的抗震性，建筑物的能源效益是由构成该建筑物的结构体系和材料的保温特性决定的。木结构的墙体和屋架体系由木质规格材、木基结构覆面板和保温棉等组成，木结构在各种极端的符合条件下，均表现出优异的稳定性和结构的完整性，特别在易于受到飓风影响的热带地区以及受到破坏性地震袭击的地区。

目前现有的集成组合结构安装拆卸不方便，结构强度不高，不具有防潮隔音功能。

技术实现要素：

本实用新型要解决的技术问题是提供一种安装拆卸方便，结构强度高，具有防潮隔音功能的模块式集成组合结构。

为解决上述问题，本实用新型采用如下技术方案：

一种模块式集成组合结构，包括墙板、地板和屋顶，所述墙板安装在地板上，所述地板外侧设置有挡板，所述挡板呈等距分布，所述挡板与墙板卡持连接，所述挡板内设置有固定螺钉，所述屋顶设在墙板上，所述墙板包括石膏板、OSB板、蜂窝板、龙骨层和聚氨酯层，所述石膏板、OSB板、蜂窝板、龙骨层和聚氨酯层依次从内至外设置，所述石膏板中部安装有膨胀锚杆，所述膨胀锚杆末端设置有铜帽。

作为优选，所述屋顶呈弧形设置，保持屋顶结构强度高。

作为优选，所述屋顶与墙板可拆卸连接，使得安装和拆卸方便。

作为优选，所述膨胀锚杆依次穿过石膏板、OSB板、蜂窝板、龙骨层和聚氨酯层，保持结构稳定可靠。

作为优选，所述膨胀锚杆与铜帽固定连接，方便膨胀锚杆的安装。

作为优选，所述挡板与地板一体成型，保持挡板结构稳定。

本实用新型的有益效果为：设置的述挡板与墙板卡持连接，保持安装拆卸方便；设置的锚杆保持墙板结构强度高；设置的铜帽保持外形美观；设置的聚氨酯层和石膏层具有防水防潮的功能；设置的蜂窝板具有隔音的功能。

附图说明

图1为本实用新型一种模块式集成组合结构的结构图。

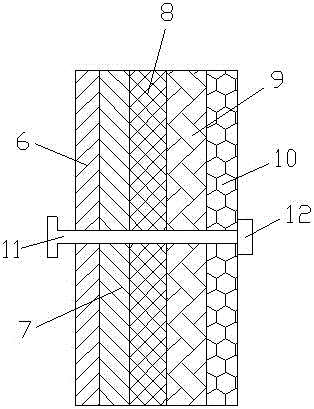

图2为本实用新型一种模块式集成组合结构的墙板剖视图。

具体实施方式

如图1-图2所示，一种模块式集成组合结构，包括墙板1、地板2和屋顶3，所述墙板1安装在地板2上，所述地板2外侧设置有挡板4，所述挡板4呈等距分布，所述挡板4与墙板1卡持连接，所述挡板4内设置有固定螺钉5，所述屋顶3设在墙板1上，所述墙板1包括石膏板6、OSB板7、蜂窝板8、龙骨层9和聚氨酯层10，所述石膏板6、OSB板7、蜂窝板8、龙骨层9和聚氨酯层10依次从内至外设置，所述石膏板6中部安装有膨胀锚杆11，所述膨胀锚杆11末端设置有铜帽12。

所述屋顶3呈弧形设置，保持屋顶3结构强度高。

所述屋顶3与墙板1可拆卸连接，使得安装和拆卸方便。

所述膨胀锚杆11依次穿过石膏板6、OSB板7、蜂窝板8、龙骨层9和聚氨酯层10，保持结构稳定可靠。

所述膨胀锚杆11与铜帽12固定连接，方便膨胀锚杆11的安装。

所述挡板4与地板2一体成型，保持挡板4结构稳定。

本实用新型的有益效果为：设置的述挡板与墙板卡持连接，保持安装拆卸方便；设置的锚杆保持墙板结构强度高；设置的铜帽保持外形美观；设置的聚氨酯层和石膏层具有防水防潮的功能；设置的蜂窝板具有隔音的功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
