一种移动式试块制作模板的制作方法

本实用新型涉及一种试块制作模板，特别涉及一种移动式试块制作模板，属于土木工程试验及施工技术领域。

背景技术：

在土木工程混凝土施工中，往往都要经过一定的检测测试，以确保施工的质量。即采用一定规格定制而成的模板框体，将现浇材料进行浇筑加工，以制成试块或者施工所需工程块。然而传统的试块加工模板操作的灵活性较差，多为定尺寸型的模板，对于不同尺寸的试块则需要多个试块加工模板进行加工，会增加试验的成本费用。而且制作周期长，费时费力，运输也极为不便。

现有专利号为201520007281.3提出的一种多尺寸试块模板，可以沿着试块的长度、宽度方向和高度方向进行调整，但其长度方向尺寸较大，使用的螺栓、螺母结构较多，调节和搬运不方便。

技术实现要素：

本实用新型要解决的技术问题是克服现有加工模板操作的灵活性较差，多为定尺寸型的模板，对于不同尺寸的试块则需要多个试块加工模板进行加工，会增加试验的成本费用。而且制作周期长，费时费力，运输也极为不便的缺陷，提供一种移动式试块制作模板，从而解决上述问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种移动式试块制作模板，包括底板和安装在所述底板上的行走轮，所述底板的上端按照从前至后的顺序依次安装有前框体、中框体和后框体，所述前框体、所述中框体和所述后框体的上部均水平插装有封板，所述前框体、所述中框体和所述后框体在对应的所述封板与所述底板的上端之间均安装有结构相同的试块制作器，所述前框体上的试块制作器包括两个转柄、两个转轴丝杠、两个压紧板，两个所述转轴丝杠对称设置在所述前框体的左部和右部，两个所述转柄均处于所述前框体的外部，且两个所述转柄与对应的所述转轴丝杠固连，两个所述压紧板处于所述前框体的内部，且两个所述压紧板与对应的所述转轴丝杠通过轴承相连。

作为本实用新型的一种优选技术方案，所述转轴丝杠均通过螺纹配合的方式与所述前框体相连。

作为本实用新型的一种优选技术方案，所述压紧板的上端与所述封板的下端面相贴合，所述压紧板的下端与所述底板的上端面相贴合。

作为本实用新型的一种优选技术方案，所述封板的前端和后端均设有与对应的所述前框体、所述中框体和所述后框体滑动配合的导轨，所述封板的左端均设有抽拉把手。

本实用新型所达到的有益效果是：本实用新型结构设计合理、灵活可调、制造成本低等优点，方便了实际的生产测试，一次可以制造出三个尺寸相同或者不同的试块，以满足实际的实验测试需求。所需材料少，极大的降低了生产制造、试验的成本，且方便拆卸。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的内部结构示意图；

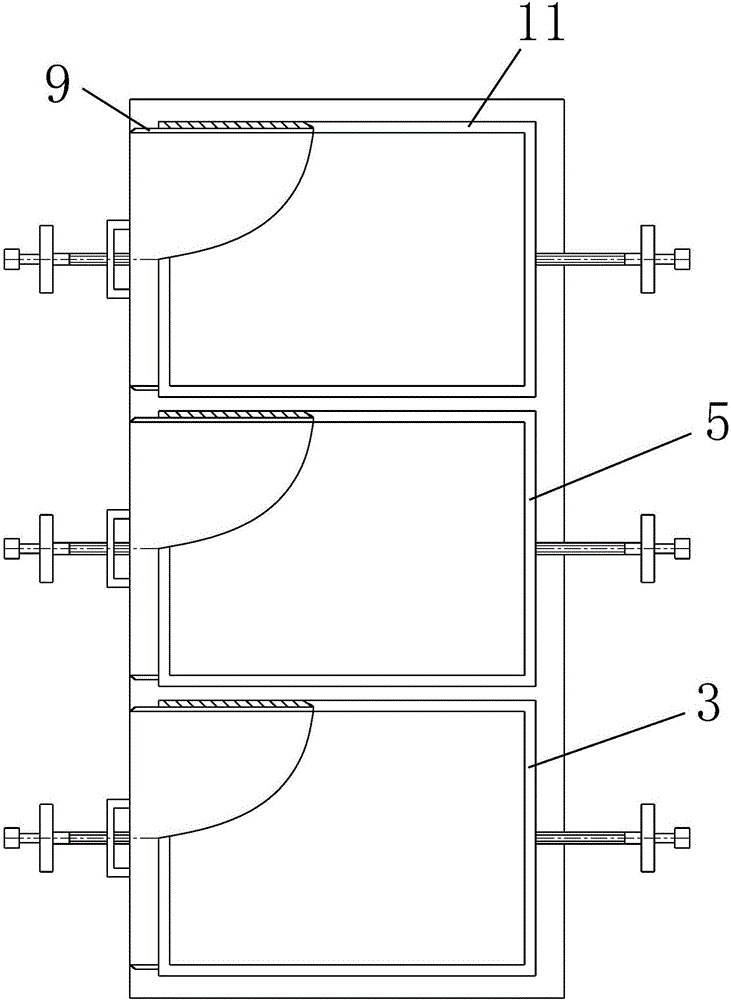

图2是本实用新型的俯视图；

图中：1、底板；2、行走轮；3、前框体；4、封板；5、中框体；6、转柄；7、转轴丝杠；8、压紧板；9、导轨；10、抽拉把手；11、后框体。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-2所示，一种移动式试块制作模板，包括底板1和安装在底板1上的行走轮2，底板1的上端按照从前至后的顺序依次安装有前框体3、中框体5和后框体11，前框体3、中框体5和后框体11的上部均水平插装有封板4，前框体3、中框体5和后框体11在对应的封板4与底板1的上端之间均安装有结构相同的试块制作器，前框体3上的试块制作器包括两个转柄6、两个转轴丝杠7、两个压紧板8，两个转轴丝杠7对称设置在前框体3的左部和右部，两个转柄6均处于前框体3的外部，且两个转柄6与对应的转轴丝杠7固连，两个压紧板8处于前框体3的内部，且两个压紧板8与对应的转轴丝杠7通过轴承相连。

进一步地，转轴丝杠7均通过螺纹配合的方式与前框体3相连，压紧板8的上端与封板4的下端面相贴合，压紧板8的下端与底板1的上端面相贴合，封板4的前端和后端均设有与对应的前框体3、中框体5和后框体11滑动配合的导轨9，封板4的左端均设有抽拉把手10。

具体的，本实用新型采用了行走轮2，从而方便的整体的移动、搬运。采用前框体3、中框体5、后框体11与试块制作器的配合能够制造出多种尺寸不同的试块，灵活可调，极大的降低了生产制造、试验的成本，且方便拆卸；封板4的前端、后端均设有与对应的前框体3、中框体5、后框体11滑动配合的导轨9，封板4的左端均设有抽拉把手10。工作人员通过拉动抽拉把手10，即可带动对应的封板4移动，以方便生产使用；通过旋动两个转柄，从而可以调节压紧板的具体位置，这样可以与底板1、封板4组合形成特定尺寸规格的空间，即空间的位置和尺寸均可调节，利用封板4的抽拉，使得形成的空间上端暴露，方便现浇加工。特别是本实用新型可一次性制成三个试块，即先后利用前框体3、中框体5、后框体11与对应的试块制作器进行制作，从而可成型出三个试块，以符合实际加工需求。

本实用新型结构设计合理、灵活可调、制造成本低等优点，方便了实际的生产测试，一次可以制造出三个尺寸相同或者不同的试块，以满足实际的实验测试需求。所需材料少，极大的降低了生产制造、试验的成本，且方便拆卸。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
