一种建筑工地上专用的自动化混泥土搅拌装置的制作方法

技术领域：

本发明涉及建筑技术领域，特别涉及一种建筑工地上专用的自动化混泥土搅拌装置。

背景技术：
：

混凝土搅拌机应用于工业生产中常用的设备，它主要起到对制备混凝土的搅拌或拌合作用，混凝土搅拌机主要由搅拌轴和搅拌叶片组成，混凝土搅拌器是把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械。但传统的混泥土搅拌器搅拌效率低，搅拌不均匀，而且会有搅拌死角，而且在搅拌机不使用时，混凝土搅拌机的内表壁上会凝固一层厚厚的混凝土，不易除去。因此，为解决上述问题，特提供一种新的技术方案。

技术实现要素：
：

本发明的目的就在于为了解决上述问题而提供一种建筑工地上专用的自动化混泥土搅拌装置，解决了目前混泥土搅拌器搅拌效率低，搅拌不均匀，而且会有搅拌死角，而且在搅拌机不使用时，混凝土搅拌机的内表壁上会凝固一层厚厚的混凝土，不易除去的问题。

为了解决上述问题，本发明提供了一种技术方案：一种建筑工地上专用的自动化混泥土搅拌装置，包括：提升入口、提升筒、提升电机和提升出口；所述提升筒的底端固定连通有一个提升入口，所述提升筒的顶端固定连通有一个提升出口，所述提升筒上还轴连接有一个提升电机，其创新点在于：还包括破碎室、入口、第一转轴、破碎杆、固定座、破碎刀片、皮带轮、驱动电机、皮带、通道、搅拌室、第二转轴、搅拌杆、电机、连接杆、刮板、水泵、水室和水管；所述破碎室外表面的顶端固定连通有一个入口；所述入口对准提升出口下方；所述破碎室的腔室中活动连接有一个第一转轴；所述第一转轴的下端固定连接有破碎杆；所述第一转轴的上端固定连接有固定座；所述固定座上固定连接有破碎刀片；所述第一转轴的顶端轴连接有一个皮带轮；所述破碎室的上表面固定连接有一个驱动电机；所述驱动电机的输出轴通过皮带与皮带轮相连接在一起；所述破碎室的下端通过通道与搅拌室的上端相连通；所述搅拌室的腔室中活动连接有一个第二转轴；所述第二转轴的外表面上固定连接有搅拌杆；所述第二转轴上还通过连接杆固定连接有一个刮板；所述搅拌室的上表面固定连接有一个电机；所述电机的输出轴与第二转轴轴连接在一起；所述搅拌室上还通过水管依次固定连通有水泵和水室。

作为优选，还包括平台、抽风机、灰尘储存室、风管和抽尘嘴；所述破碎室的外表面上固定连接有一个平台；所述平台上分别固定连接有抽风机和灰尘储存室；所述破碎室的腔室中设有一个抽尘嘴；所述抽尘嘴通过风管依次与抽风机和灰尘储存室相连通。

作为优选，所述抽风机为真空抽风机。

作为优选，所述搅拌杆的具体结构为：包括支柱、弹簧、圆弧片和凸起；所述搅拌杆与第二转轴的具体连接关系为：所述第二转轴的外表面上固定连接有数个支柱；所述支柱的外表面上固定包覆有弹簧；所述弹簧的另一端上固定连接有一个圆弧片；所述圆弧片的外表面上整体成型有数个凸起。

作为优选，所述弹簧为碟形弹簧。

作为优选，所述驱动电机和电机均为变频电机。

作为优选，所述皮带为同步带。

本发明的有益效果：本发明具有结构合理简单、生产成本低、安装方便，功能齐全，设置了破碎室，通过破碎杆和破碎刀片对混泥土进行破碎，达到将混泥土细化的效果，设置了抽风机和灰尘储存室，将破碎过程中的灰尘进行吸附，防止破坏环境，混泥土在搅拌室中通过搅拌杆进行搅拌，搅拌杆上设置了数个支柱，支柱上通过弹簧连接有圆弧片。加大了搅拌面积，避免了搅拌时的死角的出现，提高了搅拌效果，圆弧片上设置了凸起，进一步提高了搅拌效果，第二转轴上设置了刮板，可将搅拌室壁上混泥土刮除干净，防止内表壁上会凝固一层厚厚的混凝土，不易除去。

附图说明：

为了易于说明，本发明由下述的具体实施及附图作以详细描述。

图1为本发明的结构示意图。

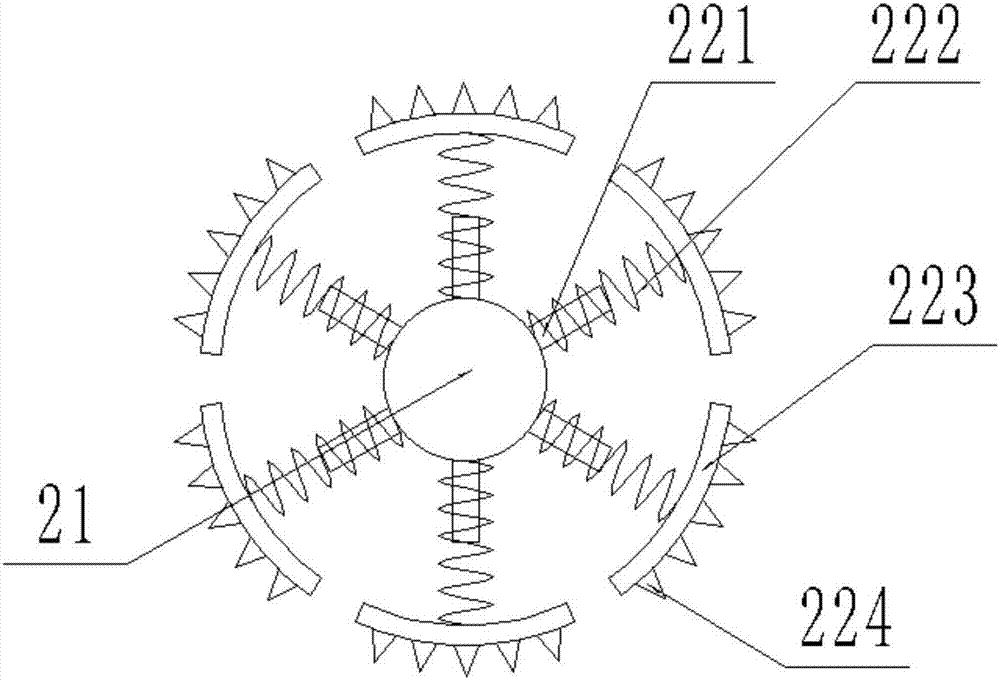

图2为本发明搅拌杆的结构示意图。

1-提升入口；2-提升筒；3-提升电机；4-提升出口；5-破碎室；6-入口；7-第一转轴；8-破碎杆；9-固定座；10-破碎刀片；11-皮带轮；12-驱动电机；13-皮带；14-平台；15-抽风机；16-灰尘储存室；17-风管；18-抽尘嘴；19-通道；20-搅拌室；21-第二转轴；22-搅拌杆；221-支柱；222-弹簧；223-圆弧片；224-凸起；23-电机；24-连接杆；25-刮板；26-水泵；27-水室；28-水管。

具体实施方式：

如图1所示，本具体实施方式采用以下技术方案：一种建筑工地上专用的自动化混泥土搅拌装置，包括：提升入口1、提升筒2、提升电机3和提升出口4；所述提升筒2的底端固定连通有一个提升入口1，所述提升筒2的顶端固定连通有一个提升出口4，所述提升筒2上还轴连接有一个提升电机3，还包括破碎室5、入口6、第一转轴7、破碎杆8、固定座9、破碎刀片10、皮带轮11、驱动电机12、皮带13、通道19、搅拌室20、第二转轴21、搅拌杆22、电机23、连接杆24、刮板25、水泵26、水室27和水管28；所述破碎室5外表面的顶端固定连通有一个入口6；所述入口6对准提升出口4下方；所述破碎室5的腔室中活动连接有一个第一转轴7；所述第一转轴7的下端固定连接有破碎杆8；所述第一转轴7的上端固定连接有固定座9；所述固定座9上固定连接有破碎刀片10；所述第一转轴7的顶端轴连接有一个皮带轮11；所述破碎室5的上表面固定连接有一个驱动电机12；所述驱动电机12的输出轴通过皮带13与皮带轮11相连接在一起；所述破碎室5的下端通过通道19与搅拌室20的上端相连通；所述搅拌室20的腔室中活动连接有一个第二转轴21；所述第二转轴21的外表面上固定连接有搅拌杆22；所述第二转轴21上还通过连接杆24固定连接有一个刮板25；所述搅拌室20的上表面固定连接有一个电机23；所述电机23的输出轴与第二转轴21轴连接在一起；所述搅拌室20上还通过水管28依次固定连通有水泵26和水室27。

如图1所示，还包括平台14、抽风机15、灰尘储存室16、风管17和抽尘嘴18；所述破碎室5的外表面上固定连接有一个平台14；所述平台14上分别固定连接有抽风机15和灰尘储存室16；所述破碎室5的腔室中设有一个抽尘嘴18；所述抽尘嘴18通过风管17依次与抽风机15和灰尘储存室16相连通。

其中，所述抽风机15为真空抽风机。

如图2所示，所述搅拌杆22的具体结构为：包括支柱221、弹簧222、圆弧片223和凸起224；所述搅拌杆22与第二转轴21的具体连接关系为：所述第二转轴21的外表面上固定连接有数个支柱221；所述支柱221的外表面上固定包覆有弹簧222；所述弹簧222的另一端上固定连接有一个圆弧片223；所述圆弧片223的外表面上整体成型有数个凸起224。

其中，所述弹簧222为碟形弹簧；所述驱动电机12和电机23均为变频电机；所述皮带13为同步带。

本发明的使用状态为：使用时，首先通过提升筒2进行提升混泥土进入到破碎室5中，通过破碎杆8和破碎刀片10对混泥土进行破碎，达到将混泥土细化的效果，设置了抽风机15和灰尘储存室16，将破碎过程中的灰尘进行吸附，防止破坏环境，混泥土在搅拌室20中通过搅拌杆22进行搅拌，搅拌杆22上设置了数个支柱221，支柱221上通过弹簧222连接有圆弧片223，加大了搅拌面积，避免了搅拌时的死角的出现，提高了搅拌效果，圆弧片223上设置了凸起224，进一步提高了搅拌效果，第二转轴21上设置了刮板25，可将搅拌室20壁上混泥土刮除干净，防止内表壁上会凝固一层厚厚的混凝土，不易除去。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内，本发明要求保护范围由所附的权利要求书及其等效物界定。
