一种陶瓷烧烤炉的制作方法

本发明属于陶瓷烧烤炉，特别涉及一种陶瓷烧烤炉。

背景技术：

陶瓷烧烤炉起源于美国，它是一个密闭的陶瓷容器，同时兼具：烤、熏、闷、烙、蒸、煮、等多种烹饪方式，并可烤比萨、汉堡等。其特点是陶瓷制作的炉壁厚，气密性好，热量不易散失，升温快，达到一定温度时，具有恒温、保温、反射温度功能，烧烤时可以“锁住”食物水份，烤的食物不会干，口感佳!特别适合“闷”大块的肉和“全鸡”，和普通铁质的炭烤炉和燃气烧烤炉比，具有时间短、熟的透、节省能源消耗的优点，由于是“闷烤”因此食物不易烤焦，它是一种古老的烧烤方式，传统、安全、天然。因此陶瓷炉烧烤炉是值得推崇的烧烤炉具!

然而现有的陶瓷烧烤炉其款式较为单一，为了提高其连接的密封性，在炉体和炉盖的连接处用垫圈进行密封，然而市面上现有的垫圈较为单一，且，易被长期的高温烤坏，同时，使用的过程中其表面很烫，一不小心碰到会造成烫伤，因而现有的陶瓷烧烤炉还有待于改进。

技术实现要素：

发明目的：为了克服以上不足，本发明的目的是提供一种陶瓷烧烤炉，其结构简单，设计合理，易于生产，让其能够根据客户的喜好进行定制，选择性多，提高其美观度。

技术方案：为了实现上述目的，本发明提供了一种陶瓷烧烤炉，包括：炉体本体，所述的炉体本体中设有炉体、上盖和支撑座，所述的炉体设于支撑座上，所述的上盖设于炉体的上方，所述炉体的开口处设有垫圈，所述垫圈表面设有无纺布层。本发明中所述的一种陶瓷烧烤炉其通过在炉体开口处的垫圈上设置无纺布层，让其能够根据客户的喜好进行定制，且，当其表面出现油渍或者是老化时，其还可以进行更换，选择性多，提高其美观度，让其更好的满足客户的喜好。

本发明中所述的无纺布层采用阻燃无纺布，其采用预氧丝纤维制成其，利用预氧丝的耐高温的特性，大大的提高其了耐温性能，延长其老化，提高其使用寿命。

本发明中所述的炉体和上盖分别通过各自的箍圈铰接，所述的炉体的内部设有内胆，所述的炉体端口处设有放置架，所述内胆和炉体之间设有加热装置。

本发明中所述的内胆与炉体之间采用可旋转连接，能够大大的提高炉体内温度的均衡度，提高物品烧烤的质量和口感。

本发明中所述的垫圈和无纺布层之间设有隔热层。

本发明中所述的一种陶瓷烧烤炉，其通过在炉体开口处的垫圈上设置无纺布层，让其能够根据客户的喜好进行定制，且，当其表面出现油渍或者是老化时，其还可以进行更换，选择性多，提高其美观度，让其更好的满足客户的喜好，同时，垫圈和无纺布层之间设有隔热层，能够有效的将无纺布层与加热后的炉体隔离，避免无纺布层被高温烘烤，从而也起到了一定的隔热效果，避免其表面过热，有效的防止烫伤，从而提高了其使用的安全性。

本发明中所述的内胆与炉体之间采用可旋转连接，让炉体受热更为均匀，提高其烧烤的质量。

本发明中所述的隔热层由防火保温砂浆层、隔热涂料层以及隔热膜构成，所述的防火保温砂浆层设于炉体的表面，所述的隔热涂料层以及隔热膜依次设于防火保温砂浆层的外侧，其中，防火保温砂浆层的使用，能够避免无纺布层在高温烘烤下发生燃烧，隔热涂料层的使用提高其隔热的效果，同时，利用隔热膜的反射效果，将散发的热量再次向炉体反射，避免其热量外甥，最大限度的减少热量对无纺布层的影响，实现更好的隔热效果，提高其使用的安全性。

本发明中所述的隔热膜采用热量反射膜，减少热量外渗，避免热量对无纺布造成烘烤。

本发明中所述的隔热膜的表面呈凹凸状，让其更好的与无纺布层贴合，提高其使用的稳定性，有效的提高其质量。

本发明中所述的支撑座呈三角形，其由纵向支架和横向支架构成，所述的纵向支架设于两横向支架之间，且，所述的纵向支架采用可伸缩支架，提高其支撑性能，同时，纵向支架采用可伸缩支架，让其能够根据实际的需要对支撑座的高度进行调节，让其更好的满足消费者的需求。

上述技术方案可以看出，本发明具有如下有益效果：

1、本发明中所述的一种陶瓷烧烤炉，其通过在炉体开口处的垫圈上设置无纺布层，让其能够根据客户的喜好进行定制，且，当其表面出现油渍或者是老化时，其还可以进行更换，选择性多，提高其美观度，让其更好的满足客户的喜好，同时，垫圈和无纺布层之间设有隔热层，能够有效的将无纺布层与加热后的炉体隔离，避免无纺布层被高温烘烤，从而也起到了一定的隔热效果，避免其表面过热，有效的防止烫伤，从而提高了其使用的安全性。

2、本发明中所述的隔热层由防火保温砂浆层、隔热涂料层以及隔热膜构成，所述的防火保温砂浆层设于炉体的表面，所述的隔热涂料层以及隔热膜依次设于防火保温砂浆层的外侧，其中，防火保温砂浆层的使用，能够避免无纺布层在高温烘烤下发生燃烧，隔热涂料层的使用提高其隔热的效果，同时，利用隔热膜的反射效果，将散发的热量再次向炉体反射，避免其热量外甥，最大限度的减少热量对无纺布层的影响，实现更好的隔热效果，提高其使用的安全性。

3、本发明中所述的支撑座呈三角形，所述的纵向支架采用可伸缩支架，提高其支撑性能，同时，纵向支架采用可伸缩支架，让其能够根据实际的需要对支撑座的高度进行调节，让其更好的满足消费者的需求。

附图说明

图1为本发明的结构示意图；

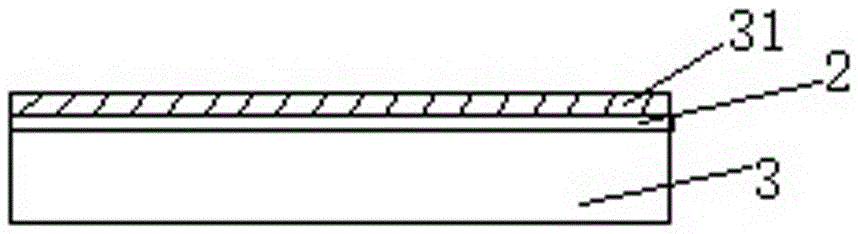

图2为本实用新中垫圈的结构示意图；

图3为本发明中的隔热层的结构示意图；

图中：炉体本体-1、隔热层-2、垫圈-3、无纺布层-31、炉体-11、上盖-12、支撑座-13、防火保温砂浆层-21、隔热涂料层-22、隔热膜-23。

具体实施方式

下面结合附图和具体实施例，进一步阐明本发明。

实施例

如图1至图3所示的一种基于无纺布的陶瓷烧烤炉，包括：炉体本体1，所述的炉体本体1中设有炉体11、上盖12和支撑座13，所述的炉体11设于支撑座13上，所述的上盖12设于炉体11的上方，所述炉体11的开口处设有垫圈3，所述垫圈3表面设有无纺布层31。

本实施例中所述的无纺布层31采用阻燃无纺布，其采用预氧丝纤维制成。

本实施例中所述的炉体11和上盖12分别通过各自的箍圈铰接，所述的炉体11的内部设有内胆，所述的炉体11端口处设有放置架，所述内胆和炉体11之间设有加热装置。

本实施例中所述的内胆与炉体11之间采用可旋转连接。

本实施例中所述的垫圈和无纺布层31之间设有隔热层2。

本实施例中所述的隔热层2由防火保温砂浆层21、隔热涂料层22以及隔热膜23构成，所述的防火保温砂浆层21设于炉体11的表面，所述的隔热涂料层22以及隔热膜23依次设于防火保温砂浆层21的外侧。

本实施例中所述的隔热膜23采用热量反射膜，所述的隔热膜23的表面呈凹凸状，减少热量外渗

本实施例中所述的支撑座13呈三角形，其由纵向支架和横向支架构成，所述的纵向支架设于两横向支架之间，且，所述的纵向支架采用可伸缩支架。提高其支撑性能，同时，纵向支架采用可伸缩支架，让其能够根据实际的需要对支撑座的高度进行调节，让其更好的满足消费者的需求。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进，这些改进也应视为本发明的保护范围。
