一种侧翻式锅体的翻转装置的制作方法

本发明涉及烹饪器具设备技术领域，具体为一种侧翻式锅体的翻转装置。

背景技术：

目前，在烹饪、药材，茶叶、调料等多个行业，多是采用大锅炒制的方式进行加工处理，而为了避免锅内的材料烧焦，则需要专门的工人不断的以锅铲翻炒，但是这种方式，劳动强度大且需要耗费大量的时间，且对于经验不熟练的工人时常无法判断火候，容易出现炒制不完全或者炒制焦糊的现象，造成一定的经济损失，与此同时市面上出现了自动炒菜机，可以进行自动翻炒，且可以大量的炒料，但是当炒制的材料过多的时候，往往需要一部分一部分的取料，如此一来增加了加工时间，同时如果锅体仍在加热就会造成材料烧焦。

技术实现要素：

本发明的目的在于提供一种侧翻式锅体的翻转装置，以解决上述背景技术中提出的问题，所具有的有益效果是：具有出料方便且迅速彻底，提高了生产效率，机构简洁，传动平稳可靠，适用于生产作业。

为实现上述目的，本发明提供如下技术方案：一种侧翻式锅体的翻转装置，包括锅体、伺服电机和钢索，所述锅体两侧端面固定安装有承重杆，所述锅体与承重杆连接处的下方设置有液压活塞杆，所述承重杆之间设置有连接杆，所述连接杆中间固定安装有固定环套，所述承重杆内侧设置有支撑腿，且支撑腿与承重杆通过销轴转动连接，所述支撑腿上的安装孔内固定安装有加强杆，且加强杆中间固定安装有定滑轮，所述伺服电机的转动轴与卷线筒固定连接，且伺服电机和卷线筒设置在锅体和加强杆之间，所述钢索一端固定在固定环套上，且钢索另一端穿过定滑轮固定安装在卷线筒上，所述液压活塞杆通过油管分别与二位三通电磁阀和油箱连接，所述二位三通电磁阀与液压泵通过油管连接，所述液压泵的转动轴与电动机的转动轴通过联轴器转动连接。

优选的，所述液压活塞杆与油箱之间的油管上设置有截止阀。

优选的，所述连接杆设置在承重杆末端。

优选的，所述支撑腿设置在承重杆中间位置，所述支撑腿的长度与承重杆长度的一半相等。

与现有技术相比，本发明的有益效果是：该设备利用杠杆原理将锅体翻转，且翻转角度大，做到了出料方便且迅速彻底，提高了生产效率，液压活塞杆的设置，能对锅体提供支撑力并将锅体抬起，方便锅体侧向翻转，承重杆不仅能够加强锅体强度同时可以在侧向翻转时支撑锅体，有效的保护锅体，并提高设备的使用寿命，使用伺服电机供能配合钢索和定滑轮传动，使设备能产生并适应锅体侧向翻转时不断改变的受力方向，从而有效的将力作用在承重杆上抬起锅体，本设备机构简洁，传动平稳可靠，适用于生产作业。

附图说明

图1为本发明的结构示意图；

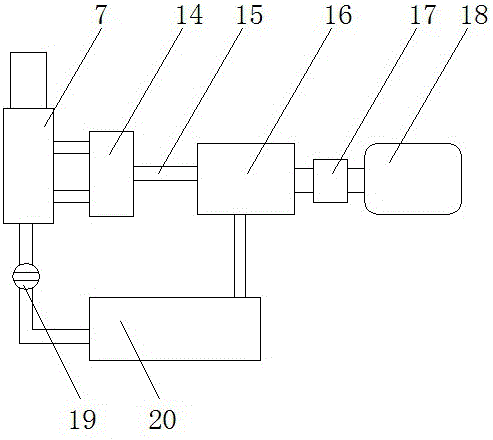

图2为本发明液压传动结构示意图。

图中：1-锅体；2-承重杆；3-卷线筒；4-销轴；5-支撑腿；6-连接杆；7-液压活塞杆；8-伺服电机；9-安装孔；10-加强杆；11-定滑轮；12-钢索；13-固定环套；14-二位三通电磁阀；15-油管；16-液压泵；17-联轴器；18-电动机；19-截止阀；20-油箱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明提供的一种实施例：一种侧翻式锅体的翻转装置，包括锅体1、伺服电机8和钢索12，锅体1两侧端面固定安装有承重杆2，锅体1与承重杆2连接处的下方设置有液压活塞杆7，承重杆2之间设置有连接杆6，连接杆6中间固定安装有固定环套13，承重杆2内侧设置有支撑腿5，且支撑腿5与承重杆2通过销轴4转动连接，支撑腿5上的安装孔9内固定安装有加强杆10，且加强杆10中间固定安装有定滑轮11，伺服电机8的转动轴与卷线筒3固定连接，且伺服电机8和卷线筒3设置在锅体1和加强杆10之间，钢索12一端固定在固定环套13上，且钢索12另一端穿过定滑轮11固定安装在卷线筒3上，液压活塞杆7通过油管15分别与二位三通电磁阀14和油箱20连接，二位三通电磁阀14与液压泵16通过油管15连接，液压泵16的转动轴与电动机18的转动轴通过联轴器17转动连接，液压活塞杆7与油箱20之间的油管15上设置有截止阀19，钢索12始终处于拉紧状态，连接杆6设置在承重杆2末端，支撑腿5设置在承重杆2中间位置，支撑腿5的长度与承重杆2长度的一半相等。

工作原理：使用时，当锅体1内的材料炒制完毕，启动电动机18，电动机18通过联轴器17带动液压泵16，通过油管15从油箱20中吸取液压油，经过二位三通电磁阀14控制液压油送入液压活塞杆7中，液压活塞杆7推动承重杆2带动锅体1升起，同时伺服电机8工作，带动卷线筒3转动并逐渐卷收钢索12，钢索12通过固定环套13对连接杆6产生斜向下的力，随后支撑腿5做为支点，利用杠杆原理将锅体1抬起，且支撑腿5的长度与承重杆2长度的一半相等，并在连接杆6限位的作用下，则锅体1翻转角度接近90°，实现下料方便且快速彻底，随后伺服电机8翻转松开钢索12，锅体1在重力作用下缓慢下降，同时可以松开截止阀19对液压活塞杆7泄压。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
