脚垫和食物料理机的制作方法

本实用新型涉及适于食物料理机的固定装置，尤其涉及一种具有防滑和防震设计的脚垫及其食物料理机。

背景技术：

诸如豆浆机的食物料理机正广泛受到家庭用户的欢迎。一般而言，这类食物料理机都具有食物粉碎、加热等功能，可以实现食材的自动烹饪，从而给用户的生活带来便利。例如，豆浆机可以完成直接从原料到可食用豆浆的整个加工过程。

此类食物料理机需要利用粉碎部件对食材进行粉碎，因此其工作时会产生较大的振动。传统的食物料理机的脚垫缓冲效果不佳。

技术实现要素：

针对现有技术的上述问题，本实用新型提出了一种具有防滑和减震设计的脚垫。根据本实用新型的一个方面，提供了一种脚垫，包括：装配卡位和垫部，该装配卡位设置于该垫部上侧，该装配卡位具有第一凸部，该第一凸部和该垫部之间形成装配凹部，所述脚垫由弹性材料一体成型，所述垫部进一步包括缓冲部和防滑部，所述缓冲部设置于所述防滑部上，防滑部的底部中心具有凹孔。

较佳地，在上述的脚垫中，该第一凸部呈圆锥形。

较佳地，在上述的脚垫中，该防滑部的径向截面积大于该缓冲部的径向截面积。

较佳地，在上述的脚垫中，该缓冲部的轴向高度大于该防滑部的轴向高度。

较佳地，在上述的脚垫中，该防滑部的底表面为平面。

较佳地，在上述的脚垫中，该凹孔的孔半径与该防滑部的底部整体半径之比 在0.3-0.8之间。

较佳地，在上述的脚垫中，该防滑部的底表面上设置有相对于该底表面突出的筋条。

较佳地，在上述的脚垫中，该筋条是以该底表面的中心为圆心的多根同心环形筋条。

根据本实用新型的另一方面，提供了一种食物料理机，包括底座以及如以上所讨论的脚垫，该底座的底部设置有多个装配卡孔，该装配卡孔的孔壁适于嵌入该脚垫的装配凹部内，以使该脚垫固定于该食物料理机的底座的底部。

应当理解，本实用新型以上的一般性描述和以下的详细描述都是示例性和说明性的，并且旨在为如权利要求所述的本实用新型提供进一步的解释。

附图说明

包括附图是为提供对本实用新型进一步的理解，它们被收录并构成本申请的一部分，附图示出了本实用新型的实施例，并与本说明书一起起到解释本实用新型原理的作用。附图中：

图1示出了根据本实用新型的脚垫的一个实施例的示意图。

图2示出了图1所示的脚垫的底部示图。

图3示出了脚垫装配在底座上的状态的剖视图。

图4示出了脚垫装配在底座上的状态的底座底部示图。

图5示出了适于采用本实用新型的脚垫的食物料理机的示意图。

具体实施方式

现在将详细参考附图描述本实用新型的实施例。现在将详细参考本实用新型的优选实施例，其示例在附图中示出。在任何可能的情况下，在所有附图中将使用相同的标记来表示相同或相似的部分。此外，尽管本实用新型中所使用的术语是从公知公用的术语中选择的，但是本实用新型说明书中所提及的一些术语可能是申请人按他或她的判断来选择的，其详细含义在本文的描述的相关部分中说明。此外，要求不仅仅通过所使用的实际术语，而是还要通过每个术 语所蕴含的意义来理解本实用新型。

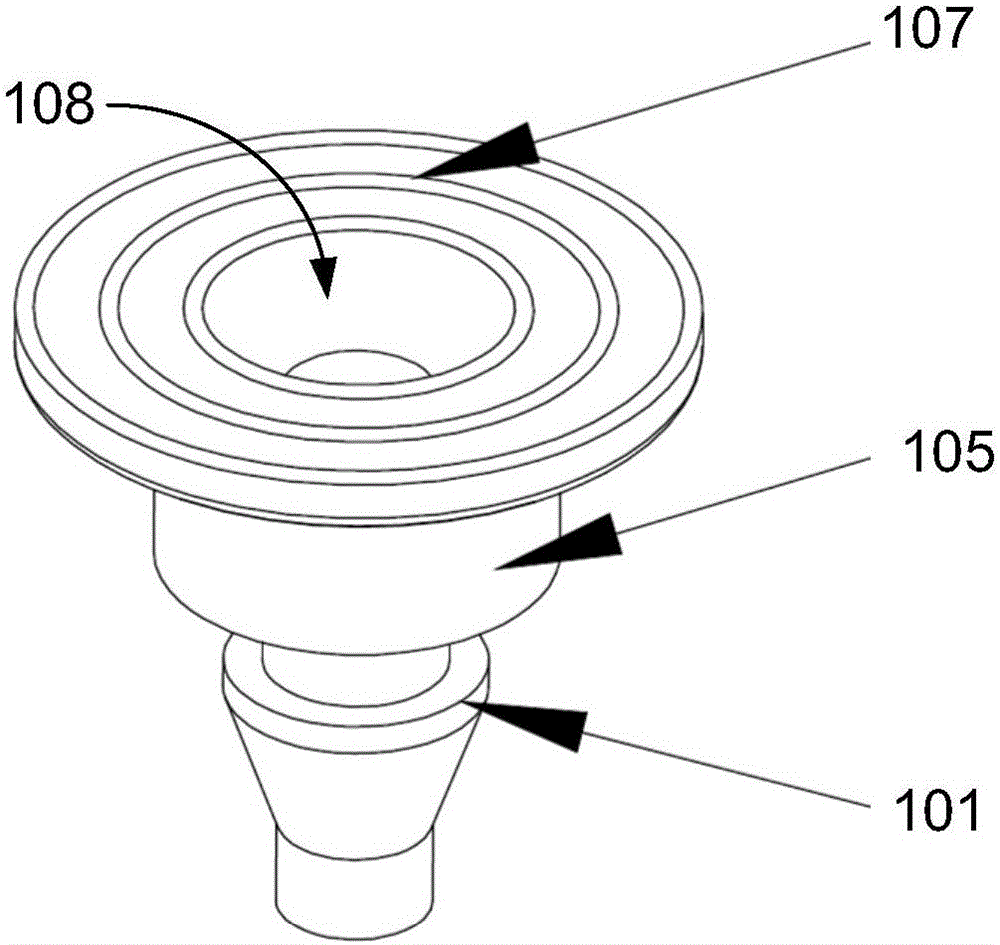

首先参考图1和图2，该图示出了根据本实用新型的根据本实用新型的脚垫的一个实施例。

在图1和图2所示的实施例中，脚垫100主要包括装配卡位101和垫部102。较佳地，该脚垫100是由弹性材料一体成型的弹性部件。该装配卡位101设置于该垫部102上侧。该装配卡位101具有第一凸部103。该第一凸部103和该垫部102之间形成装配凹部104。较佳地，该第一凸部103呈圆锥形，例如图1所示的上小下大的圆锥形，以方便直接插入底座中的装配卡孔，这将在以下进一步讨论。

较佳地，该垫部102进一步包括缓冲部105和防滑部106。该缓冲部105设置于该防滑部106上，且该防滑部106的径向截面积(即图1中的B-B向截面的截面积)大于该缓冲部105的径向截面积。防滑垫106的径向截面积较大可以增加其与台面的接触面积，起到防滑和稳固的作用。

此外，该缓冲部105的轴向高度(即图1中的A-A向高度)优选大于该防滑部106的轴向高度。缓冲部105可以在食物料理机振动时时的该缓冲部105略微变形以起到减震和降噪的作用，因此缓冲部105的轴向高度增加可以加强这方面的技术效果。

较佳地，该防滑部106的底表面可以为平面、中心具有凹孔或者在该底表面上设置有筋条107(如图2所示)。对于该防滑部106的底部中心具有凹孔108的实施例来说，该凹孔108的孔半径与该防滑部106的底部整体半径之比优选在0.3-0.8之间，且更优选为0.5，该比例可以避免在使用时产生不期望的吸力。而，在该防滑部106的底表面上设置有相对于该底表面突出的筋条107的实施例中，该筋条107可以防滑以及避免产生吸力的作用。此外，在图2所示的优选实施例中，该筋条107可以是以该底表面的中心为圆心的多根同心环形筋条。

现在转到图3至图5，它们分别示出了将以上讨论的脚垫安装于食物料理机上的状态。如图5所示，食物料理机300可以包括杯体301、底座302以及如以上所讨论的脚垫100。如图3所示，该底座302的底部设置有多个装配卡孔303。该装配卡孔303的孔壁304适于嵌入该脚垫100的装配凹部104内，以使该脚垫100固定于该食物料理机300的底座302的底部。然后，可以将底座302与杯体301 装配在一起，再将食物料理机300放置于台面上，如图5所示。如以上所讨论的，该脚垫100可以起到防震、防滑和避免吸力等作用，改善用户的使用体验，提升产品的竞争力。

本领域技术人员可显见，可对本实用新型的上述示例性实施例进行各种修改和变型而不偏离本实用新型的精神和范围。因此，旨在使本实用新型覆盖落在所附权利要求书及其等效技术方案范围内的对本实用新型的修改和变型。
