一种电热锅的制作方法

本实用新型涉及一种厨房烹饪器具，且特别涉及一种电热锅。

背景技术：

电热锅，例如电饭锅，是现在家庭常用的生活电器，电热锅包括锅体、锅盖和内胆，用户将水和淘好的米放到内胆中后，盖上锅盖，然后启动烹饪米饭操作，就可以实现自动烹饪米饭，米饭烹饪好以后就可以直接食用。但是，现有的电热锅还需要手动淘米和手动加水，自动化程度较低，特别是冬天，用户需要用冷水淘米，给用户的体验造成不好的影响。

现有技术提出了一种电热锅，电热锅的锅盖上设有淘米装置，所述淘米装置中设有淘米仓，所述淘米仓中设有搅拌叶片，为了驱动所述搅拌叶片转动，所述锅盖上设有电机，具体所述锅盖的内衬上设有电机，由于锅盖和淘米装置长时间使用过程中锅盖的变形，导致电机和齿轮对位不准确，而且，现有淘米装置有些元器件是固定在内衬上，淘米装置有些元器件是互相连接，导致淘米装置安装在锅盖上的过程复杂。

技术实现要素：

本实用新型所要解决的技术问题在于克服现有技术的不足而提供一种安装过程简单的电热锅。

为了达到上述目的，本实用新型的技术方案如下：

一种电热锅，包括淘米装置和锅盖，所述锅盖包括内衬，淘米装置固定设置在锅盖的内衬上，其特征在于，所述淘米装置包括基体、搅拌装置和第一驱动装置，所述基体内形成淘米仓，所述搅拌装置至少部分位于淘米仓内，所述第一驱动装置固定设置在基体上，所述第一驱动装置驱动所述搅拌装置转动，所述基体固定设置在内衬上。

在本实用新型一实施例中，所述内衬上设有第一安装柱，所述基体上设第一安装孔，所述电热锅还包括第一紧固装置，所述第一紧固装置穿过第一安装孔与第一安装柱固定连接；或者所述内衬上设有第一安装孔，所述基体上设有第一安装柱，所述电热锅还包括第一紧固装置，所述第一紧固装置穿过第一安装孔与第一安装柱固定连接。

在本实用新型一实施例中，所述基体包括淘米下盖、淘米座，所述淘米座与所述淘米下盖形成所述淘米仓，所述淘米下盖直接或间接连接到所述淘米座。

在本实用新型一实施例中，所述基体还包括淘米上盖，所述淘米上盖与所述淘米下盖形成洒水腔，所述淘米上盖固定连接到所述淘米下盖上，所述第一驱动装置固定设置在所述淘米上盖上。

在本实用新型一实施例中，所述淘米装置还包括下米控制组件，所述下米控制组件固定设置在所述基体上。

在本实用新型一实施例中，述基体上设有第二安装柱，所述下米控制组件上设有第二安装孔，所述电热锅还包括第二紧固装置，所述第二紧固装置穿过第二安装孔与第二安装柱固定连接；或者所述基体上设有第二安装孔，所述下米控制组件上设有第二安装柱，所述电热锅还包括第二紧固装置，所述第二紧固装置穿过第二安装孔与第二安装柱固定连接。

在本实用新型一实施例中，所述下米控制组件包括旋转件，所述淘米仓设有下米口，所述基体还包括封闭所述下米口的阻挡盖，所述阻挡盖上升或下沉以关闭或打开所述下米口，所述阻挡盖与所述旋转件固定连接，所述旋转件转动以带动所述阻挡盖上升或下沉。

在本实用新型一实施例中，所述淘米装置还包括第二驱动装置，所述第二驱动装置固定设置在基体上，所述第二驱动装置用于驱动所述旋转件。

在本实用新型一实施例中，所述下米控制组件避让开所述基体固定设置到内衬上的连接位置。

在本实用新型一实施例中，所述第一驱动装置包括第一电机，所述第一电机固定设置在基体上，所述第一电机驱动所述搅拌装置转动。

本实用新型由于第一驱动装置固定设置在基体上，从而即使内衬由于长时间使用而变形，所述第一驱动装置随所述基体一起抬升或下降，从而第一驱动装置能很好的驱动所述搅拌装置转动，而且，由于所述基体固定设置在内衬上，从而基体能装配好以后再固定设置内衬上，也即基体可以作为一个组件装配好以后再固定设置到内衬上，从而简便了淘米装置的装配，而且，当基体损坏时，只要将基体从内衬上拆下来替换一个新的基体，方便了元器件的更换。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一实施例电热锅的锅体、锅盖爆炸开的立体图；

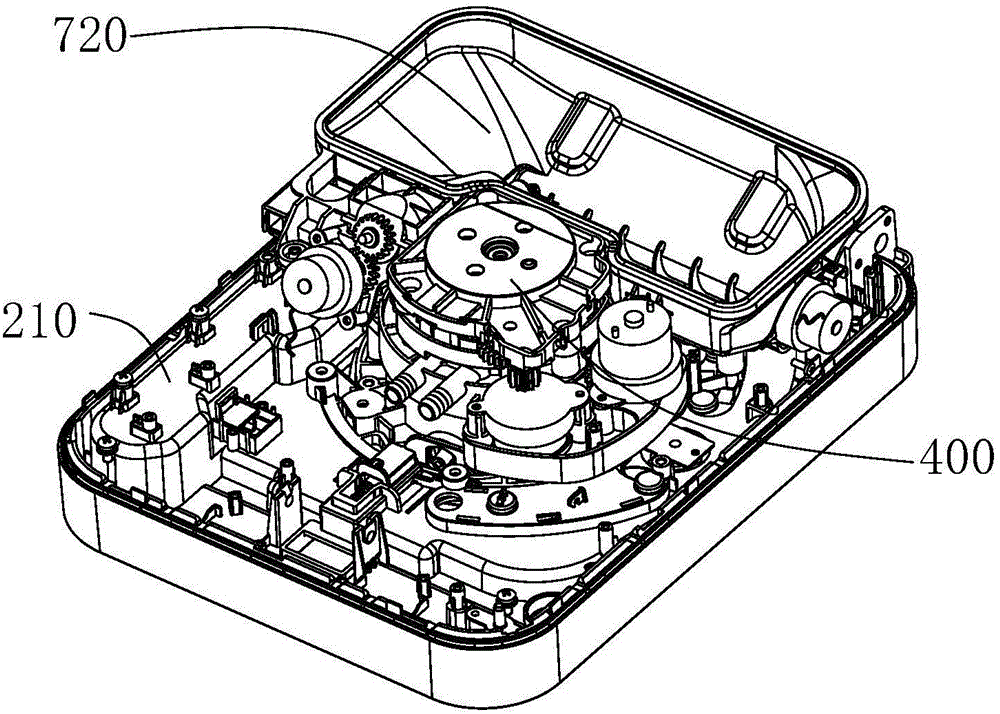

图2为本实用新型一实施例淘米装置、米仓和内衬的立体图；

图3为本实用新型一实施例淘米装置与内衬爆炸开的立体图；

图4为本实用新型一实施例淘米装置的立体图；

图5为本实用新型一实施例淘米装置爆炸开的立体图；

图6a为本实用新型一实施例淘米装置的剖视图（下米口未打开）；

图6b为本实用新型一实施例淘米装置的剖视图（下米口打开）；

图7 为本实用新型一实施例第一驱动装置、第二驱动装置与搅拌装置、阻挡盖的爆炸立体图；

图8为本实用新型一实施例第一电机、纵向短齿轮、纵向长齿轮、搅拌齿轮的配合立体图；

图9为本适应新型一实施例第二电机、第二齿轮、转动盘、升降盘配合的立体图；

图10a为本实用新型一实施例阻挡盖与连接杆连接后的俯视立体图；

图10b为本实用新型一实施例阻挡盖与连接杆连接后的仰视立体图；

图11a为本实用新型一实施例淘米下盖的俯视立体图；

图11b为本实用新型一实施例淘米下盖的仰视立体图；

图12a为本实用新型一实施例淘米上盖的俯视立体图；

图12b为本实用新型一实施例淘米上盖的仰视立体图；

图13a为本实用新型一实施例限位下盖的俯视立体图；

图13b为本实用新型一实施例限位下盖的仰视立体图；

图14a为本实用新型一实施例转动盘的俯视立体图；

图14b为本实用新型一实施例转动盘的仰视立体图；

图15a为本实用新型一实施例升降盘的俯视立体图；

图15b为本实用新型一实施例升降盘的仰视立体图；

图16a为本实用新型一实施例限位上盖的俯视立体图；

图16b为本实用新型一实施例限位上盖的仰视立体图；

附图标记：

100-锅体； 200-锅盖；210-内衬；211-第一安装柱；220-上盖；300-内胆；400-淘米装置；410-限位上盖；411-第二上安装孔；420-限位下盖；421-第二齿轮柱；422-微动开关；423-第二下安装孔；430-旋转件；431-转动盘；4311-旋转筋；4312-周向啮齿；4313-凸起；432-升降盘；4321-旋转槽；500-基体；510-淘米座；511-连接杆；520-淘米盖；521-淘米下盖；5211-出水口；5212-排水口；5213-第一安装孔；522-淘米上盖；5221-进水口；5222-进米口；5224-第二安装柱；523-洒水腔；531-第一电机座；532-第一齿轮柱；541-搅拌叶片；542-搅拌轴；543-搅拌齿轮；550-淘米仓；551-下米口；552-阻挡盖； 561-第二电机座；562-通孔；611-第一电机；612-纵向长齿轮；613-纵向短齿轮；621-第二电机；622-第二齿轮；710-第一紧固装置；720-米仓；730-通风口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供一种电热锅，请参见图1-图16b，所述电热锅包括锅体100、锅盖200和内胆300，所述锅盖200可开合的位于锅体100上，所述锅盖200包括上盖220和内衬210，所述内胆300容置于所述锅体100内，所述锅盖200上设有淘米装置400，具体说来所述淘米装置400固定在锅盖200的内衬210上，所述淘米装置400包括基体500、搅拌装置和第一驱动装置，所述基体500内形成淘米仓550，所述搅拌装置至少部分位于淘米仓550内，所述第一驱动装置固定设置在基体500上，所述第一驱动装置驱动所述搅拌装置转动，所述基体500固定设置在内衬210上。

从而，由于第一驱动装置固定设置在基体500上，从而即使内衬210由于长时间使用而变形，所述第一驱动装置随所述基体500一起抬升或下降，从而第一驱动装置能很好的驱动所述搅拌装置转动，而且，由于所述基体500固定设置在内衬210上，从而基体500能装配好以后再固定设置内衬210上，也即基体500可以作为一个组件装配好以后再固定设置到内衬210上，从而简便了淘米装置400的装配，不需要将一个一个元件装配到内衬210上，而且，当基体500损坏时，只要将基体500从内衬210上拆下来替换一个新的基体500，方便了元器件的更换。

具体而言，所述内衬210上设有第一安装柱211，所述第一安装柱211上设有螺纹孔，所述基体500上设有第一安装孔5213，所述电热锅还包括第一紧固装置710，所述第一紧固装置710为螺钉，所述第一紧固装置710穿过第一安装孔5213与所述第一安装柱211固定连接。另外，在本实用新型的其他实施例中，所述内衬上设有第一安装孔，所述基体上设有第一安装柱，所述电热锅还包括第一紧固装置，所述第一紧固装置穿过第一安装孔与第一安装柱固定连接。

在本实施例中，所述基体500包括淘米下盖521和淘米座510，所述淘米下盖521与所述淘米座510形成所述淘米仓550，所述淘米座510直接或间接连接到所述淘米下盖521，在本实施例中所述淘米座510间接连接到所述淘米下盖521。在本实用新型的其他实施例中，所述淘米座和淘米下盖还可以直接固定连接。

在本实施例中，所述基体500还包括淘米上盖522，所述淘米上盖522与所述淘米下盖521形成洒水腔523，所述淘米上盖522固定连接到所述淘米下盖521上，所述第一驱动装置固定设置在所述淘米上盖522上。在本实施例中，所述淘米上盖522上设有进水口5221，所述淘米下盖521中部和周缘上形成多数个周向分布的出水口5211，所述出水口5211对着所述淘米仓550，从而，从进水口5221进来的水可以经由出水口5211比较均匀的进入淘米仓550，且可以防止米粘在淘米仓550的角落。

在本实施例中，所述第一驱动装置包括第一电机611，所述搅拌装置包括搅拌叶片541和搅拌轴542，所述搅拌叶片541位于淘米仓550内，所述搅拌叶片541设置在搅拌轴542上，所述搅拌轴542由淘米仓550延伸到淘米仓550之外，所述搅拌轴542上端连接有搅拌齿轮543，所述搅拌齿轮543与所述第一电机611之间设置有纵向长齿轮612和纵向短齿轮613，所述第一电机611的输出齿轮与纵向短齿轮613啮合，所述纵向短齿轮613与所述纵向长齿轮612啮合，所述纵向长齿轮612与所述搅拌齿轮543啮合，从而第一电机611可以驱动所述搅拌齿轮543转动，所述搅拌齿轮543带动所述搅拌轴542转动，所述搅拌轴542带动所述搅拌叶片541转动，从而实现自动淘米。由于设置了纵向长齿轮612，所述搅拌轴542上下运动所述搅拌齿轮543与所述纵向长齿轮612也能较好的啮合。

在本实施例中，所述淘米装置400还包括下米控制组件，所述下米控制组件固定设置在所述基体500上，下米控制组件的安装可以是先基体500安装到内衬210上然后再安装下米控制组件到基体500上，也可以是基体500和下米控制组件安装到一块后形成一个配件再安装到内衬210上，本实施例为后一种安装方式，后一种安装方式更简单和方便，方便了淘米装置400作为一个标准配件供应，减少了产线上工装的数目，在本实施例中下米控制组件避让开所述基体500固定设置到内衬210上的连接位置，也即下米控制组件不遮蔽所述基体500固定设置到内衬210上的连接位置，例如下米控制组件不遮蔽所述第一安装孔5213，从而实现基体500和下米控制组件安装到一块后，由于第一安装孔5213是露出来的，从而第一紧固装置710穿出第一安装孔5213与内衬210上的第一安装柱211连接。

在本实施例中，所述基体500上设有第二安装柱5224，所述第二安装柱5224内设有第二螺纹孔，所述第二安装柱5224与所述第一安装孔5213错开设置，所述下米控制组件上设有第二安装孔，所述电热锅还包括第二紧固装置，所述第二紧固装置为螺钉，所述第二紧固装置穿过第二安装孔与第二安装柱5224固定连接。在本实用新型的其他实施例中，所述基体上设有第二安装孔，所述下米控制组件上设有第二安装柱，所述电热锅还包括第二紧固装置，所述第二紧固装置穿过第二安装孔与第二安装柱固定连接。

在本实施例中，所述下米控制组件包括限位下盖420、限位上盖410和旋转件430，所述限位下盖420和限位上盖410之间形成容纳旋转件430的腔体，所述第二安装孔包括第二下安装孔423和第二上安装孔411，所述第二下安装孔423位于限位下盖420上，所述第二上安装孔411位于限位上盖410，所述第二紧固装置依次穿过第二上安装孔411、第二下安装孔423螺接到第二安装柱5224内。

为了实现淘米后自动下米，所述淘米仓550设有下米口551，在本实施例中所述淘米下盖521下端敞开形成所述下米口551，所述淘米座510还包括封闭所述下米口551的阻挡盖552，在本实施例中所述淘米座510就是所述阻挡盖552，打开所述下米口551时所述淘米仓550与所述内胆300腔体连通，也即阻挡盖552未封闭所述下米口551，此时淘米仓550中的米可以通过下米口551掉落到内胆300中，关闭所述下米口551时所述淘米仓550与所述内胆300腔体的连通被阻断，也即阻挡盖552封闭所述下米口551，此时方便对淘米仓550中米进行淘洗。所述阻挡盖552可以上升或下沉以关闭或打开下米口551。在本实用新型的其他实施例中，所述下米口可以设置在淘米座上，所述淘米座包括所述阻挡盖。

在本实施例中，所述阻挡盖552与所述旋转件430固定连接，具体所述阻挡盖552与所述旋转件430之间设有连接杆511，所述连接杆511与所述旋转件430通过螺钉固定连接，所述旋转件430转动以实现所述阻挡盖552上升或下沉。

在本实施例中，所述淘米装置400还包括第二驱动装置，所述第二驱动装置固定设置在基体500上，具体而言，在本实施例中，所述第二驱动装置包括第二电机621，所述第二电机621固定设置在基体500的淘米上盖522上，所述第二电机621与所述旋转件430之间设置第二齿轮622，所述第二电机621的输出齿轮与所述第二齿轮622啮合，所述第二齿轮622可驱动所述旋转件430转动。

在本实施例中，所述旋转件430包括转动盘431和升降盘432，所述第二电机621驱动所述转动盘431转动，所述转动盘431驱动所述升降盘432上升或下沉，从而所述升降盘432带动所述阻挡盖552上升或下沉。具体而言，在本实施例中，所述转动盘431中空设置，所述转动盘431套接在所述升降盘432上，所述转动盘431的内表面设有旋转筋4311，所述升降盘432的外表面设有旋转槽4321，所述旋转筋4311和旋转槽4321都为螺旋形，转动盘431转动时通过旋转槽4321和旋转筋4311的配合以使升降盘432上升或下沉，所述升降盘432不能旋转运动。但本发明不限于此，在本发明的其他实施例中，所述转动盘的内表面还可以设置旋转槽，所述升降盘的外表面设置旋转筋，同样可以实现相同的目的。本领域的普通技术人员还可以通过其他方式实现周向旋转运动转为竖直运动，在此不再赘述。

在本实施例中，所述连接杆511与所述升降盘432固定连接，所述连接杆511位于所述阻挡盖552的中心位置，在本实施例中所述连接杆511与所述阻挡盖552螺接，当转动盘431被第二电机621驱动时，所述升降盘432也跟着联动，所述升降盘432向内胆300方向竖直向下或向上运动，通过所述连接杆511，所述阻挡盖552也随着升降盘432竖直向下或向上运动，从而可以打开或关闭所述下米口551。从而可以实现将淘好的米自动通过下米口551排出，从而可以实现自动下米，有利于产品的自动化；而且通过第二电机621、转动盘431、升降盘432驱动阻挡盖552上升或下沉，结构简单可靠，容易实现。

在本实施例中，所述转动盘431位于所述淘米仓550的外面，所述转动盘431外表面设有周向啮齿4312，所述周向啮齿4312可以是一整圈也可以是半圈或者四分之一圈等，在本实施例中所述周向啮齿4312是一整圈，所述第二齿轮622与所述周向啮齿4312啮合。在本实施例中，所述周向啮齿4312位于所述转动盘431的外表面。

在本实施例中，所述旋转件430位于淘米盖520上方，所述旋转件430上设有凸起4313，具体为所述转动盘431周向上设有所述凸起4313，所述凸起4313的数量为两个，所述限位下盖420上安装有两个微动开关422，其中一个微动开关422用于识别打开下米口551时所述转动盘431旋转到位，另一个微动开关422用于识别关闭下米口551时所述转动盘431旋转到位，通过凸起4313和微动开关422的配合确认阻挡盖552打开或关闭所述下米口551。

在本实施例中，所述限位下盖420上设有螺柱，所述限位上盖410和升降盘432上对应设有过孔，防转螺钉穿过所述过孔与螺柱螺接，从而进一步实现限位上盖410和限位下盖420的装配，而且，由于防转螺柱穿过升降盘432的过孔，从而可以防止升降盘432随所述转动盘431一起走向旋转，也即所述升降盘432智能上升或下沉，不能周向旋转。

在本实施例中，所述搅拌轴542中空设置，所述搅拌轴542套接在所述连接杆511上，所述搅拌轴542、搅拌齿轮543随所述连接杆511一起上升或下沉，所述搅拌轴542、搅拌齿轮543可相对所述连接杆511周向转动。在本实施例中，所述搅拌轴542下端与所述淘米座510内表面相抵，所述搅拌轴542上端穿出淘米仓550与所述搅拌齿轮543非相对转动的连接，所述搅拌齿轮543可转动的位于所述淘米上盖522上，所述搅拌齿轮543位于所述升降盘432的下方以对搅拌齿轮543和搅拌轴542纵向限位，再经由淘米上盖522，从而将搅拌组件间接连接到淘米下盖521 。

在本实施例中，所述淘米上盖522向外延伸形成第一电机座531和第二电机座561，所述第一电机611固定设置在所述第一电机座531上，所述第二电机621固定设置在第二电机座561上，所述第一电机611和第二电机621为减速电机，所述第二电机座561与所述第一电机座531连为一体，所述第二电机座561、第一电机座531和所述淘米上盖522为一体成型，都为金属材料。另外，在本实用新型的其他实施例中，所述第二电机座和第一电机座还可以分开设置。

在本实施例中，所述淘米上盖522上形成第一齿轮柱532，具体所述淘米上盖522上形成两个第一齿轮柱532，所述两个第一齿轮柱532分别与纵向长齿轮612和纵向短齿轮613配合实现纵向长齿轮612和纵向短齿轮613分别在两个第一齿轮柱532上转动，在本实施例中，所述第一齿轮柱532、淘米上盖522、第一电机座531一体成型，都为金属材料，例如不锈钢等。从而第一电机611、第一齿轮配合较好。另外，在本实施例中，所述淘米上盖522对应纵向长齿轮612和纵向短齿轮613分别向下凹陷，从而方便对纵向长齿轮612和纵向短齿轮613的安装限位。

在本实施例中，所述限位下盖420上设有第二齿轮柱421，所述第二齿轮622套在所述第二齿轮柱421上，所述第二电机621通过螺钉安装在第二电机座561上，在本实施例中，所述第二电机座561中中部设有通孔562，所述第二驱动电机至少部分位于通孔562内以利用第二电机座561下方的空间。

在本实施例中，所述淘米座510呈椎体，具体为上表面和下表面都为圆锥型，所述淘米下盖521为下端敞开的罩子，所述淘米座510用于封闭所述淘米下盖521，从而淘米座510和淘米下盖521形成所述淘米仓550。所述淘米上盖522也为下端敞开的罩子，所述淘米上盖522的高度低于所述淘米下盖521的高度，所述淘米上盖522与所述淘米下盖521密封配合形成所述洒水腔523。当然，在本实用新型的其他实施例中，所述淘米座、淘米下盖、淘米上盖不限于上述形状，例如所述淘米座为上端敞开的座，淘米座的四周具有向上延伸的侧壁；所述淘米上盖可以为一块平板等变形。在本实用新型的其他实施例中，所述淘米座、淘米下盖、淘米上盖还可以分别由多个部件组成。

在本实施例中，所述淘米上盖522上还设有进米口522，所述进米口522用于进米使用，所述内衬210上还设有米仓720，所述米仓720通过输米通道将米仓中的米输送到进米口522，所述输米通道内设有螺杆。

另外，在本实施例中，为了实现淘米座510和淘米盖520的密封连接，所述淘米下盖521的下端安装有密封圈；所述淘米上盖522和淘米下盖521之间也设有密封圈。

另外，在本实施例中，所述淘米下盖521的下部设有排水口5212，淘完米后的废水可以通过排水口5212排出；所述淘米上盖522上还设有通风口730，所述通风口730与一风扇通过管路连通用于淘完米后对淘米仓550进行干燥。

另外 ，在本实用新型的其他实施例中，所述第一驱动装置、第二驱动装置不限于通过齿轮驱动其他元件，所述第一驱动装置、第二驱动装置还可以通过皮带、链条驱动其他元器件。

在本实用新型中，固定设置可以为可拆的固定设置，例如螺接、卡接等方式，也可以为不可拆的固定设置，例如焊接等。

本实用新型的电热锅可以为电饭锅、电饭煲、电压力锅、电压力煲等对米饭进行烹饪的产品。

在本实用新型的描述中，需要理解的是，术语“中心”、“横向”、“厚度”、“上”、“下”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
