一种推料棒及食物加工装置的制作方法

本实用新型涉及食物加工技术领域，特别指一种推料棒及食物加工装置。

背景技术：

随着人们的生活品质的提高，越来越多的家庭购置了很多方便生活的电器设备，比如用在厨房中的食物加工机，用于将食品进行自动加工，省去人们手动加工的麻烦，比如打蛋、搅拌、榨汁或是切菜等等。如中国专利公开号为CN204636095U所提到的一种食品加工机，解决了刀盘受食材压力作用后变形的问题，解决该问题的技术方案主要包括杯盖、刀盘、杯体和电机，杯盖盖合在杯体上，杯盖设有进料口，杯体设有出料口，杯体内设有输出轴，刀盘与输出轴连接，刀盘具有刀片和落料口，电机驱动输出轴来带动刀盘在杯体内旋转切割，刀盘的下方设有用于托住刀盘防止刀盘变形的支架，支架与落料口错开，支架与输出轴固定连接实现与刀盘同步转动，主要用于切菜。该方案在切菜的过程中，由于进料在被切削后，食物只能依靠自身的重力向刀盘移动，若进料管道中食物较杂或较碎时，食物便会卡在进料管道内，使食物不能与刀盘接触，从而不能进行切削。因此，现有的食物加工机一般都配备一种推料棒，在发生卡料的情况下，让用户手动拿着推料棒插入进料管道中，将食物向下压，使食物与刀盘接触以完成切削过程。这种方案需要人工干预进行手动进料，使用起来较为麻烦，费时费力，需要进一步改进。

技术实现要素：

本实用新型的目的是提出一种推料棒，可以实现自动进料，不需要人工手动干涉，使用简单省时省力。同时本实用新型还提供包含这种推料棒的食物加工装置。

为了达到上述目的，本实用新型采用的技术方案如下：一种推料棒,包括用于安装所述推料棒的锁紧盖，用于推动食物的推料帽，以及连接于锁紧盖与推料帽之间的弹簧。本实用新型可以实现自动进料，不需要人工手动干涉，使用简单省时省力。

根据以上方案，所述锁紧盖与推料帽之间还设有棒体，所述弹簧套置于所述棒体上，通过棒体对弹簧进行轴向定位，使对食物的推力方向不会偏移。

根据以上方案，所述棒体为伸缩杆，一端固定连接于锁紧盖上，另一端固定连接于推料帽上，通过伸缩杆与弹簧配合提供对食物的推力，使进料过程更稳定。

根据以上方案，所述棒体一端固定连接于推料帽，另一端贯穿所述锁紧盖，并且所述棒体上露出所述锁紧盖上端的端部设有限位机构，通过棒体相对锁紧盖移动再与弹簧配合来提供对食物的推力，使进料过程更稳定。

根据以上方案，所述锁紧盖与推料帽之间还可以设置保护套管，所述套管套装在所述弹簧的外部将所述弹簧包覆在内，可以避免因弹簧发生意外偏向时造成的危害，特别是在推料棒未装入食物加工装置时。

根据以上方案，所述推料帽的推料端还可以设置用于定位食物的定位齿，定位齿可以插入食物使食物与推料棒形成固定连接，提高进料的稳定性。

根据以上方案，所述锁紧盖的上端面设有用于抬起所述推料棒的扣环，方便将推料棒从食物加工装置中取出。

根据以上方案，所述锁紧盖的上端外侧表面设有增加摩擦力的花纹，方便将锁紧盖安装到食物加工装置上。

本实用新型还提供一种食物加工装置，包括主机，所述主机内设有动力组件、加工组件及进料管，所述动力组件驱动所述加工组件对食物进行加工运转，所述进料管的底端延伸至所述加工组件，所述进料管的底部外缘连接所述主机顶部。其特征在于，所述进料管内设有如权利要求1～8任一项所述的推料棒，所述推料棒的锁紧盖与所述进料管的上端通过卡扣或螺纹配合，使所述推料棒与所述进料管在轴向上固定，可以实现自动进料，不需要人工手动干涉，使用简单省时省力。

根据以上方案，所述加工组件的旋转中心线与所述进料管同轴线设置，食物可以直接沿轴向进料，提高食物加工效率。

根据以上方案，所述进料管的轴线也可以不与所述加工组件同轴线设置，而是指向所述加工组件上的刀片设置，这样可以将食物直接送至所述刀片，提高食物加工效率。

本实用新型的推料棒及采用该推料棒的食物加工装置，在进行食物加工时，将食物原料放入进料管后，再将推料棒装入进料管，随着食物一层一层被切削，推料帽在弹簧作用下会自动向下移动持续压紧食物，使食物向加工装置内的加工组件移动，直至食物切削完成，实现自动进料的食物加工功能。本发明结构简单，方便实用，成本优势明显。

附图说明

图1是本实用新型的推料棒的结构示意图；

图2本实用新型的食品加工装置的结构示意图。

图中：10、锁紧盖；11、推料帽；12、弹簧；13、棒体；14、限位机构；15、保护套管；16、定位齿；17、扣环；18、花纹；20、主机；21、动力组件；22、加工组件；23、进料管

具体实施方式

下面结合附图与实施例对本实用新型的技术方案进行说明。

如图1所示，本实用新型所述的一种推料棒，包括用于安装所述推料棒的锁紧盖10，用于推动食物的推料帽11，以及连接于锁紧盖10与推料帽11之间的弹簧12。本实用新型可以实现自动进料，不需要人工手动干涉，使用简单省时省力。优选地，所述锁紧盖10与推料帽11之间还设有棒体13，所述弹簧12套置于所述棒体13上，通过棒体13对弹簧12进行轴向定位，使对食物的推力方向不会偏移。所述棒体13为伸缩杆，一端固定连接于锁紧盖10上，另一端固定连接于推料帽11上，通过伸缩杆与弹簧12配合提供对食物的推力，使进料过程更稳定。或者，所述棒体13一端固定连接于推料帽11，另一端贯穿所述锁紧盖10，并且所述棒体13上露出所述锁紧盖10上端的端部设有限位机构14，通过棒体13相对锁紧盖10移动再与弹簧12配合来提供对食物的推力，使进料过程更稳定，限位机构14可以防止棒体13向下移动而从锁紧盖10中脱出。

进一步地，所述锁紧盖10与推料帽11之间还可以设置保护套管15，所述套管套装在所述弹簧12的外部将所述弹簧12包覆在内，可以避免因弹簧12发生意外偏向时造成的危害，特别是在推料棒未装入食物加工装置时。还可以在所述推料帽11的推料端设置用于定位食物的定位齿16，定位齿16可以插入食物使食物与推料棒形成固定连接，提高进料的稳定性。优选地，所述锁紧盖10的上端面设有用于抬起所述推料棒的扣环17，方便将推料棒从食物加工装置中取出。所述锁紧盖10的上端外侧表面设有增加摩擦力的花纹18，方便将锁紧盖10安装到食物加工装置上。

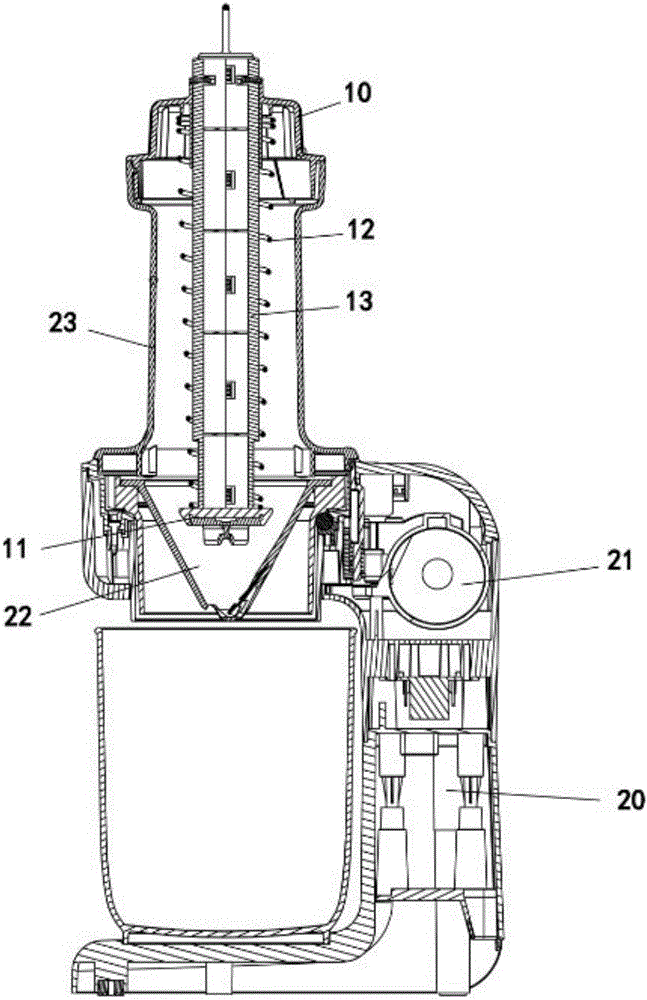

本实用新型还提供一种食物加工装置，如图2所示，包括主机20，所述主机20内设有动力组件21、加工组件22及进料管23，所述动力组件21驱动所述加工组件22对食物进行加工运转，所述进料管23的底端连接所述加工组件22，所述进料管23内设有如上所述的推料棒，所述推料棒的锁紧盖10与所述进料管23的上端通过卡扣或螺纹方式配合，使所述推料棒与所述进料管23在轴向上固定，可以实现自动进料，不需要人工手动干涉，使用简单省时省力。进一步地，所述加工组件22的旋转中心线与所述进料管23同轴线设置，食物可以直接沿轴向进料，提高食物加工效率。更进一步地，所述进料管23的轴线也可以不与所述加工组件22同轴线设置，而是指向所述加工组件22上的刀片设置，这样可以将食物直接送至所述刀片，提高食物加工效率。

本实用新型的推料棒及采用该推料棒的食物加工装置，在进行食物加工时，将食物原料放入进料管23后，再将推料棒装入进料管23，随着食物一层一层被切削，推料帽11在弹簧12作用下会自动向下移动持续压紧食物，使食物向加工装置内的加工组件22移动，直至食物切削完成，实现自动进料的食物加工功能。本发明结构简单，方便实用，成本优势明显。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
