一种单杯架的固定装置的制作方法

本实用新型涉及五金技术领域，具体为一种单杯架的固定装置。

背景技术：

随着人们生活的水平不断的提高，人们对生活用品的需求也在不断的提高，生活用品中人们经常会使用到单杯架，目前市场上的单杯架的样式各式各样，一般在卫生间、客厅和卧室常使用到杯架，但是这些单杯架只能固定以定大小的杯子，无法对不同大小的杯子进行固定。

技术实现要素：

本实用新型的目的在于提供一种单杯架的固定装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种单杯架的固定装置，包括底座，所述底座底端的中部固定套装有杯底套，所述杯底套底端的中部设置有出水孔，所述底座顶端与定位架的底端固定连接，所述定位架的顶端与位于底座上方的固定板底端的中部固定连接，所述固定板的两侧均设置有滑槽，所述固定板内腔的一侧固定安装有第一弧形板，所述第一弧形板的右侧滑动安装有第二弧形板，所述第二弧形板的内腔固定套装有移动杆，所述移动杆的两端贯穿并延伸至第二弧形板中部的两端，所述第二弧形板的右侧通过拉簧与支撑块传动连接，所述支撑块固定安装在固定板内腔的右侧，所述固定板的右侧固定安装有固定块。

优选的，所述移动杆的两端均贯穿并延伸至滑槽侧面的外部。

优选的，所述第二弧形板通过移动杆与固定板滑动连接。

优选的，所述定位架至少安装有两个，且定位架以底座的纵向轴心处对称。

优选的，所述第一弧形板和第二弧形板相互对立，且第一弧形板和第二弧形板的对立面均设置有防滑纹。

与现有技术相比，本实用新型的有益效果是：该单杯架的固定装置，通过设置在杯底套底端的出水孔，排除水杯外的流出的水，且杯底套可以更换，保持了底座的卫生，通过第一弧形板和第二弧形板的弧形槽更有效的贴合杯壁，而且弧形槽设置有防滑纹，防止杯子晃动，提高了杯架的固定效果，且通过拉簧使得第二弧形板可左右移动，使得固定架可固定不同大小的杯子。

附图说明

图1为本实用新型结构正面剖切示意图；

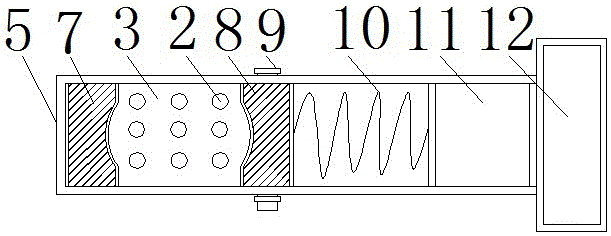

图2为本实用新型结构俯视剖切示意图。

图中：1底座、2杯底套、3出水孔、4定位架、5固定板、6滑槽、7第一弧形板、8第二弧形板、9移动杆、10拉簧、11支撑块、12固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种单杯架的固定装置，包括底座1，底座1底端的中部固定套装有杯底套2，杯底套2可拆卸更换，保持了杯底和杯架的卫生，杯底套2底端的中部设置有出水孔3，对杯底进行排水，底座1顶端与定位架4的底端固定连接，定位架4至少安装有两个，且定位架4以底座1的纵向轴心处对称，定位架4的顶端与位于底座1上方的固定板5底端的中部固定连接，使得杯子放入杯架中时保持水平位置，固定板5的两侧均设置有滑槽6，使得移动杆9与滑槽6滑动连接，固定板5内腔的一侧固定安装有第一弧形板7，第一弧形板7的右侧滑动安装有第二弧形板8，通过第一弧形板7和第二弧形板8对杯子进行固定，第一弧形板7和第二弧形板8相互对立，且第一弧形板7和第二弧形板8的对立面均设置有防滑纹，提高杯子的固定效果，第二弧形板8的内腔固定套装有移动杆9，移动杆9的两端均贯穿并延伸至滑槽6侧面的外部，移动杆9的两端贯穿并延伸至第二弧形板8中部的两端，第二弧形板8通过移动杆9与固定板5滑动连接，第二弧形板8的右侧通过拉簧10与支撑块11传动连接，使得第二弧形板8，对杯子进行固定，支撑块11固定安装在固定板5内腔的右侧，对拉簧10的进行支撑，将拉簧10的作用力传动到第二弧形板8上，使得第二弧形板8可伸缩移动来固定不同大小的杯子，固定板5的右侧固定安装有固定块12，使得杯架可以固定在方便地方。

工作原理：使用时，滑动移动杆9，放入杯子通过拉簧10的压缩力，使得第二弧形板8形成向左侧移动的推力，通过第二弧形板8和第一弧形板7对杯子进行固定，通过安装在底座1上的杯底套2对杯子底部进行排水，然后拆卸杯底套2进行清理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
