粉末冲调装置的制作方法

本实用新型涉及粉末冲调领域，特别涉及一种粉末冲调装置。

背景技术：

现有的粉末冲调装置，包括冲调漏斗和漏斗盖；冲调漏斗的顶端和底端分别是漏斗进口和漏斗出口，冲调漏斗还包括设置在其侧壁的用于将水注入冲调漏斗内的液体进口；所述漏斗盖具有粉末进口。在使用粉末冲调装置进行冲调时，粉末从粉末进口进入冲调漏斗内，水从液体进口进入冲调漏斗内，在冲调时，通常使用的水是温水，这样，水蒸气向上会导致粉末受潮堵塞粉末进口，进而影响粉末进入冲调漏斗内的量的准确性。

技术实现要素：

本实用新型提供了一种粉末冲调装置，与现有技术相比，解决了现有的粉末冲调装置因粉末受潮堵塞粉末进口的技术问题。

为达到上述目的，本实用新型提供以下技术方案：

一种粉末冲调装置，包括：

冲调漏斗，所述冲调漏斗的顶端和底端分别是漏斗进口和漏斗出口，所述冲调漏斗还包括用于将液体注入冲调漏斗内的液体进口；

固定在所述漏斗进口处的漏斗盖，所述漏斗盖具有粉末进口和抽气用开口；

抽气结构，所述抽气结构的抽气口与所述漏斗盖的抽气用开口连接，所述抽气结构的排气口与外部的大气相连通。

优选的，所述抽气结构包括风道和风机；

风道入口与所述冲调漏斗的抽气用开口连接，所述风道入口是所述抽气口；

所述风机固定在所述风道出口处且所述风机的进风口与所述风道出口连接；所述风机的出风口作为所述抽气结构的排气口。

优选的，还包括用于阻止粉末进入所述抽气结构内的滤网，所述滤网设置在所述漏斗盖的抽气用开口处。

优选的，所述滤网与所述冲调漏斗的抽气用开口处之间的连接是可拆卸连接。

优选的，还包括用于阻止粉末进入所述抽气结构内的滤网，所述滤网设置在所述抽气结构的抽气口处。

优选的，所述滤网与所述抽气结构的抽气口处之间的连接是可拆卸连接。

优选的，所述漏斗盖在所述漏斗进口处的固定是可拆卸的连接。

优选的，还包括具有粉末出口的储粉仓，所述储粉仓的粉末出口与所述漏斗盖的粉末进口连接。

优选的，所述漏斗盖是圆形的漏斗盖；

所述液体进口在所述漏斗盖的投影和所述抽气用开口位于所述漏斗盖的同一条直径的两端。

优选的，所述粉末进口位于所述抽气用开口和所述液体进口在所述漏斗盖的投影之间。

本实用新型提供的粉末冲调装置，包括冲调漏斗，漏斗盖和抽气结构；冲调漏斗的顶端和底端分别是漏斗进口和漏斗出口，漏斗设置有液体进口；漏斗盖固定在漏斗进口处，漏斗盖具有粉末进口和抽气用开口；抽气结构的抽气口与漏斗盖的抽气用开口连接，抽气结构的排气口与外部的大气连通。在使用实用新型的粉末冲调装置进行冲调时，液体通常是温水从冲调漏斗的液体进口进入冲调漏斗内，粉末从漏斗盖的粉末进口进入冲调漏斗内，由于抽气结构的抽气口与漏斗盖的抽气用开口连接，这样，抽气结构可以将冲调漏斗内的水蒸气抽出，通过排气口排放到大气中。与现有技术相比，本实用新型的粉末冲调装置，降低了由液体产生的蒸气导致粉末受潮堵塞在粉末进口的几率。

附图说明

图1为本实用新型的一个实施例的粉末冲调装置的示意图；

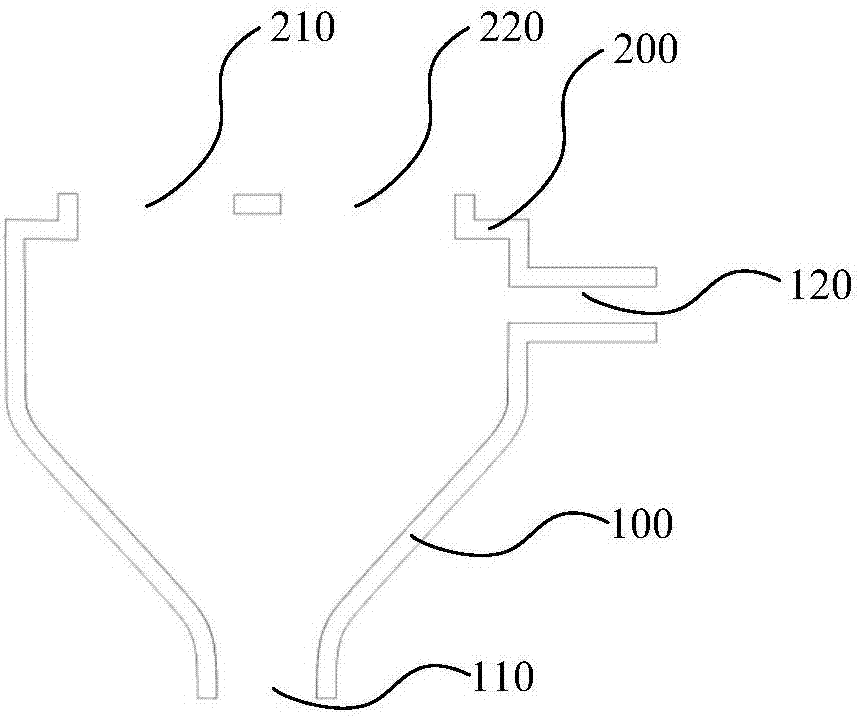

图2为图1所示的粉末冲调装置的冲调漏斗和漏斗盖的示意图；

图3为本实用新型的又一个实施例的粉末冲调装置的示意图。

主要元件附图标记说明：

100冲调漏斗，110漏斗出口，120液体进口，

200漏斗盖，210粉末进口，220抽气用开口，

310风道，320风机，400滤网，500储粉仓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的一个实施例的粉末冲调装置，如图1，图2和图3所示，包括：

冲调漏斗100，冲调漏斗的顶端和底端分别是漏斗进口和漏斗出口110，冲调漏斗还包括设置在其侧壁的用于将液体注入冲调漏斗内的液体进口120；

固定在漏斗进口处的漏斗盖200，漏斗盖200具有粉末进口210和抽气用开口220；

抽气结构，抽气结构的抽气口与漏斗盖的抽气用开口连接，抽气结构的排气口与外部的大气相连通。

本实施例的粉末冲调装置，包括冲调漏斗，漏斗盖和抽气结构；冲调漏斗的顶端和底端分别是漏斗进口和漏斗出口，漏斗的侧壁设置有液体进口；漏斗盖固定在漏斗进口处，漏斗盖具有粉末进口和抽气用开口；抽气结构的抽气口与漏斗盖的抽气用开口连接，抽气结构的排气口与外部的大气连通。在使用本实施例的粉末冲调装置进行冲调时，液体通常是温水从冲调漏斗的液体进口进入冲调漏斗内，粉末从漏斗盖的粉末进口进入冲调漏斗内，由于抽气结构的抽气口与漏斗盖的抽气用开口连接，这样，抽气结构可以将冲调漏斗内的水蒸气抽出，通过排气口排放到大气中。与现有技术相比，本实用新型的粉末冲调装置，降低了由液体产生的蒸气导致粉末受潮堵塞在粉末进口的几率。

关于抽气结构的具体形式，如图1和图3所示，抽气结构包括风道310和风机320；

风道入口与冲调漏斗的抽气用开口连接，风道入口是抽气口；

风机320固定在风道出口处且风机的进风口与风道出口连接；风机的出风口作为抽气结构的排气口。

这样，在风机的作用下，冲调漏斗内的水蒸气从作为抽气口的风道入口进入风道，经过风道，风机的进风口和作为抽气结构的排气口的风机的出风口排放到外界的大气中。

风机和风道的设置方式可以是图1或图3所示的方式，可以根据粉末冲调装置的结构选择图1或图3的风机和风道的设置方式。

更进一步的，为了减少水蒸气携带的粉末对抽气结构的不良影响，如图1和图3所示，粉末冲调装置还包括用于阻止粉末进入抽气结构内的滤网400，滤网400设置在抽气结构的抽气口处。这样，滤网可以大量减少水蒸气携带的粉末进入对抽气结构的风道和风机内，对风机产生不良影响。

为了方便的对滤网进行更换，滤网与抽气结构的抽气口处之间的连接是可拆卸连接。在需要更换滤网时，只要把滤网从抽气结构的抽气口处拆卸下来，将新的未使用的滤网可拆卸的固定即可。

同样的，关于滤网设置的位置，还可以是滤网设置在漏斗盖的抽气用开口处。这样，滤网可以大量减少水蒸气携带的粉末进入对抽气结构的风道和风机内，对风机产生不良影响。

为了方便的对滤网进行更换，滤网与冲调漏斗的抽气用开口处之间的连接是可拆卸连接。在需要更换滤网时，只要把滤网从冲调漏斗的抽气用开口拆卸下来，将新的未使用的滤网可拆卸的固定即可。

为了便于对冲调漏斗的内部进行清洗，漏斗盖在漏斗进口处的固定是可拆卸的连接。这样，在需要对冲调漏斗的内部进行清洗时，只需要将漏斗盖拆卸下来，即可通过冲调漏斗的漏斗进口对冲调漏斗的内部进行清洗。

为了实现粉末从漏斗盖的粉末进口进入冲调漏斗，如图1和图3所示，粉末冲调装置还包括具有粉末出口的储粉仓500，储粉仓500的粉末出口与漏斗盖的粉末进口210连接。

这样，储粉仓内的粉末可以通过储粉仓的粉末出口和漏斗盖的粉末进口进入冲调漏斗内。

液体进口与抽气用开口的相对位置有多种，作为一种优选的方式，如图1，图2和图3所示，当漏斗盖是圆形的漏斗盖时，液体进口120在漏斗盖200的投影和抽气用开口220位于漏斗盖的同一条直径的两端。

这样，液体进口与抽气用开口之间的距离是最远的，抽气结构的抽气作用对从液体进口处进入的液体的影响是较小的，对冲调的影响较小。

关于粉末进口的位置，作为一种优选的方式，如图1，图2和图3所示，粉末进口210位于抽气用开口220和液体进口120在漏斗盖的投影之间。这样，粉末进口距离液体进口的距离较近，有利于冲调。

显然，本领域的技术人员可以对本实用新型实施例进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
