一种正姿椅的制作方法

本实用新型涉及的是一种桌椅，尤其是一种正姿椅。

背景技术：

正姿椅完全模仿骑马的姿势和原理，它的结构由两个相互倾斜的高低垫组成，后为坐垫，前为膝部支撑垫，就座时臀部前倾，人体重心前移，全身的重量由臀部和膝部分解承受。由于膝部支撑点反作用力的影响，腰椎、脊椎为保持受力平衡，不得不做向上运动，脊椎由此被完全拉直，自然地呈端坐姿势，因正姿椅能有效的矫正近视和驼背的发生，因而广受学生和家长的喜欢。

申请号为2012200790745的中国专利公开了一种“新型简易正姿椅”，该专利在应用时存在以下几个不足之处： （1）该专利中在支杆上部安装有胸挡垫，对于处于发育期的高年级女孩来说，增加了使用上的负担；

（2）该专利中设置有一根支杆，该支杆既要承担使用者的体重还要与其他杆协调保持整个正姿椅的稳定性，一根支杆强度低，使用时容易发生晃动且易损坏，矫正近视和驼背的的效果差；

（3）使用者的双膝靠在托杆上的膝靠垫上，该专利中托杆与支杆只有一个工作受力点，该点容易发生应力集中现象，使用时容易发生损坏；

（4）该专利结构复杂，构件较多，需要单独的调节机构才能完成上下左右的调整以适应使用者的需求，调节不方便。

这是现有技术所存在的不足之处。

技术实现要素：

本实用新型所要解决的技术问题，就是针对现有技术所存在的不足，而提供一种正姿椅的技术方案。

本方案是通过如下技术措施来实现的：一种正姿椅，包括两个并排设置的支撑架，所述两个支撑架的两端分别横向固定有水平连接杆，所述两个支撑架的坐杆上固定有一坐板机构，所述两个支撑架的膝靠杆上固定有一膝靠机构；所述坐板机构包括固定在所述两个支撑架的坐杆上的坐板，所述坐板自前而后逐渐向下倾斜设置，所述膝靠机构包括左膝靠板和右膝靠板，所述左膝靠板和右膝靠板自前向后逐渐向上倾斜设置，所述左膝靠板和右膝靠板的上固定有连杆，所述连杆固定在所述两个支撑架的膝靠杆上。

本实用新型的进一步改进还有，所述连杆通过调整机构固定在所述两个支撑架的膝靠杆上，所述调整机构包括固定在所述两个支撑架的膝靠杆上的调整板，所述调整板上设置有两列调节孔，所述连杆通过与所述调节孔相匹配的调节螺栓固定在所述调整板上，调整机构结构简单，调整方便，稳定性强，不易损坏。

本实用新型的进一步改进还有，所述坐板与水平面之间的夹角为5°-10°，该角度设计既能有效的调整人体的坐姿，而且保证了使用者在人体坐姿舒服的情况下完成工作和学习。

本实用新型的进一步改进还有，所述坐板的上部设置有坐垫，增加了使用者的舒适度。

本实用新型的进一步改进还有，所述左膝靠板和右膝靠板与水平面之间的夹角为20°-30°，该角度设计既能有效的调整人体的坐姿，而且保证了使用者在人体坐姿舒服的情况下完成工作和学习。

本实用新型的进一步改进还有，所述左膝靠板和右膝靠板上分别设置有膝靠垫，增加了使用者的舒适度。

本实用新型的进一步改进还有，所述支撑架包括首尾相连的第一立杆、坐杆、膝靠杆和第二立杆，所述第一立杆、坐杆、膝靠杆和第二立杆为一体制出的结构，这从本质上增加了本实用新型的牢固度，不会产生晃动，使用安全性高。

本实用新型的进一步改进还有，所述水平连接杆的两端分别设置有防滑套。

本实用新型的进一步改进还有，所述左膝靠板和右膝靠板分别通过卡箍与连杆（8）固定连接，所述卡箍与所述连杆之间设置有耐磨套（13），采用卡箍固定左膝靠板和右膝靠板，牢固度高，使用安全可靠，且容易拆卸和更换，耐磨套减少左膝靠板和右膝靠板与连杆之间磨损。

本实用新型的进一步改进还有，两个所述支撑架相平行，减少了正姿椅的占地面积。

本方案的有益效果可根据对上述方案的叙述得知，本实用新型的应用范围广，即使是高年级处于发育期女孩也不会存在任何使用负担；本实用新型采用两个并排设置的两个支撑架，每个支撑架都是一体制出的结构，这从本质上增加了本实用新型的牢固度，不会产生晃动，使用安全性高；本实用新型的膝靠机构与支撑架依靠连杆上的两个螺栓进行固定，稳定性强，不易损坏。

由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明

图1为本实用新型具体实施方式的结构示意图。

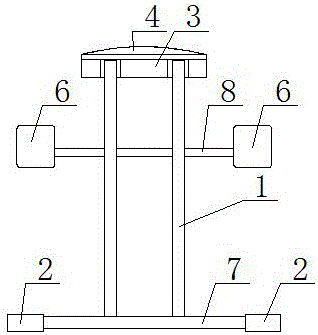

图2为图1左视图。

图3为图1的右视图。

图4为本实用新型左膝靠板、右膝靠板与连杆连接的结构示意图。

图5为卡箍与连杆的截面图。

图中，1为支撑架，1.1为第一立杆，1.2为坐杆，1.3为膝靠杆，1.4为第二立杆，2为防滑套，3为坐板，4为坐垫，5.1为右膝靠板，5.2为左膝靠板，6为膝靠垫，7为水平连接杆，8为连杆，9为调整板，10为调节孔，11为调节螺栓，12为卡箍，13为耐磨套。

具体实施方式

为能清楚说明本方案的技术特点，下面通过一个具体实施方式，并结合其附图，对本方案进行阐述。

一种正姿椅，包括两个并排设置的支撑架1，所述支撑架1包括首尾相连的第一立杆1.1、坐杆1.2、膝靠杆1.3和第二立杆1.4，所述第一立杆1.1、坐杆1.2、膝靠杆1.3和第二立杆1.4为一体制出的结构。所述两个支撑架1的两端分别横向固定有水平连接杆7，所述水平连接杆7的两端分别设置有防滑套2。所述两个支撑架1的坐杆1.2上固定有一坐板机构，所述两个支撑架1的膝靠杆1.3上固定有一膝靠机构。本实用新型中，两个所述支撑架1相平行。

所述坐板机构包括通过螺栓固定在所述两个支撑架1的坐杆1.2上的坐板3，所述坐板3自前而后逐渐向下倾斜设置，所述坐板3与水平面之间的夹角为5°-10°，所述坐板3的上部设置有坐垫4。

所述膝靠机构包括左膝靠板5.2和右膝靠板5.1，所述左膝靠板5.2和右膝靠板5.1自前向后逐渐向上倾斜设置，所述左膝靠板5.2和右膝靠板5.1与水平面之间的夹角为20°-30°，所述左膝靠板5.2和右膝靠板5.1上分别设置有膝靠垫6，所述左膝靠板5.2和右膝靠板5.1的背部固定有连杆8，所述连杆8通过调整机构固定在所述两个支撑架1的膝靠杆1.3上。所述左膝靠板5.2和右膝靠板5.1分别通过卡箍12与连杆8固定连接。所述卡箍12与所述连杆8之间设置有耐磨套13。

所述调整机构包括固定在所述两个支撑架1的膝靠杆1.3上的调整板9，所述调整板9通过焊接固定在所述膝靠杆1.3上，也可以通过螺栓固定在所述膝靠杆1.3上，所述调整板9上设置有两列调节孔10，所述连杆8通过与所述调节孔10相匹配的调节螺栓11固定在所述调整板9上。

上述虽然结合附图对实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
