一种带有防溢电极的组合式料理机杯盖的制作方法

本实用新型涉及一种带有防溢电极的组合式料理机杯盖。

背景技术：

食品料理机是厨房中使用较广的小型家电，食品料理机工作时通过搅拌刀高速转动，在水流帮助下反复搅碎食品。现有的食品料理机包括杯座、杯身、杯把和杯盖，杯盖通常是一体式杯盖，杯盖上设置有食品投放口，食品料理机对食物进行搅拌时，会产生满溢的情况，满溢的食品飞溅到周围环境，会带来清理麻烦的难题。以前的食品料理机在杯盖上设置有防溢电极和与杯把电连接的接触电极，防溢电极和接触电极一体设置，结构复杂，制作困难，安装麻烦，增加了产品的制作成本。

技术实现要素：

为了解决上述技术问题，本实用新型的目的在于提供一种带有防溢电极的组合式料理机杯盖，简化杯盖与防溢电极之间的结构，降低成本。

本实用新型所采用的技术方案是：

一种带有防溢电极的组合式料理机杯盖，所述杯盖由上盖和下盖组成，所述上盖和下盖中部设置有食品投放口，食品投放口周边或内侧壁设置有防溢电极，所述防溢电极与上盖或下盖一体注塑成型。

进一步，所述杯盖在杯把上方设置有接触电极，所述接触电极通过导线与防溢电极连接。

进一步，所述上盖与下盖之间设置有密封件，所述密封件上设置有穿过导线的通孔。

进一步，所述密封件与上盖、下盖之间设置有防水密封圈。

本实用新型的有益效果是：本实用新型采用组合式杯盖，简化结构，防溢电极与上盖或者下盖一体注塑成型，制作容易，降低成本。

此外，接触电极与防溢电极为分体结构，两者采用导线电连接，进一步简化各个配件的结构，降低生产难度。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单说明。显然，所描述的附图只是本实用新型的一部分实施例，而不是全部实施例，本领域的技术人员在不付出创造性劳动的前提下，还可以根据这些附图获得的其他设计方案和附图。

图1是本实用新型的剖视图。

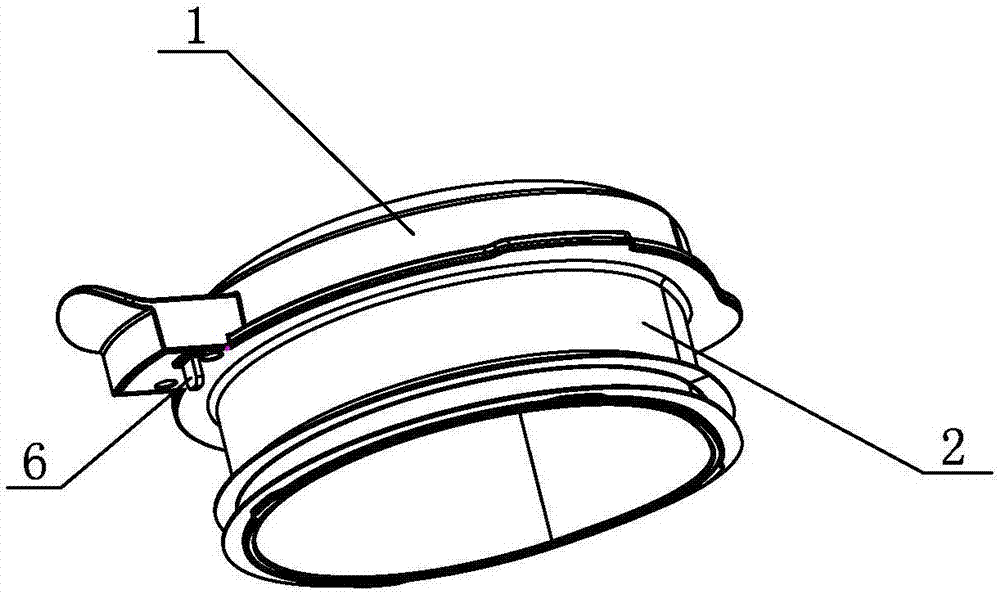

图2是本实用新型的结构示意图。

图3是上盖的反面示意图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。

参照图1、图2，图1和图2提供了一种带有防溢电极的组合式料理机杯盖，所述杯盖由上盖1和下盖2组成，所述上盖1和下盖2中部设置有食品投放口3，食品投放口3周边或者内侧壁设置有防溢电极5，防溢电极5与上盖1或下盖2一体注塑成型。所述上盖1与下盖2之间设置有接触电极6，接触电极6通过导线4与防溢电极5连接。本实用新型采用组合式杯盖，简化结构，防溢电极5与上盖1或者下盖2一体注塑成型，制作容易，降低成本，同时，接触电极6与防溢电极5为分体结构，两者采用导线电连接，进一步简化各个配件的结构，降低生产难度。

参照图3，所述上盖1与下盖2之间设置有密封件7，所述密封件7上设置有穿过导线的通孔，密封件7与上盖1、下盖2之间设置有防水密封圈8。

以上具体结构和尺寸数据是对本实用新型的较佳实施例进行了具体说明，但本实用新型创造并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
