一种电子元器件销售用展示存储柜的制作方法

本发明涉及电子元器件销售领域，具体为一种电子元器件销售用展示存储柜。

背景技术：

电子元器件是电子元件和电小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用；常指电器、无线电、仪表等工业的某些零件，如电容、晶体管、游丝、发条等子器件的总称。常见的有二极管等，绝大部分电子产品都要求在干燥条件下作业和存放。据统计，全球每年有四分之一以上的工业制造不良品与潮湿的危害有关。对于电子工业，潮湿的危害已经成为产品质量控制的主要因素之一。在电子元器件销售时，会把电子元器件放置在箱子内，随意的摆放，造成电子元器件的受潮损失，虽然目前有储放电子元器件的柜子，但是现有的柜子通风不好，柜内的湿度控制不当，温度也无法调节，使电子元器件达不到防潮的效果，影响了电子元器件的作业和存放，使电子元器件报废率提高，不能保障安全，给生产带来了诸多不便。

技术实现要素：

针对现有技术的不足，本发明提供了一种电子元器件销售用展示存储柜，解决了现有的柜子通风不好，柜内的湿度控制不当，温度也无法调节，使电子元器件达不到防潮的效果，影响了电子元器件的作业和存放，使电子元器件报废率提高，不能保障安全，给生产带来了诸多不便的问题。

为实现以上目的，本发明通过以下技术方案予以实现：

一种电子元器件销售用展示存储柜，包括柜箱，所述柜箱底部一侧固定连接有万向轮，所述柜箱底部另一侧固定连接有定向轮，所述柜箱内腔底部中间位置固定连接有储物柜，所述储物柜一侧通过铰链转动连接有柜门，所述柜门远离铰链的一侧固定连接有锁芯，所述存储柜内腔远离铰链的一侧内壁底部开设有通气孔，所述存储柜两侧内壁之间设置有若干横板，所述横板表面开设有若干圆形通孔，所述柜箱内腔底部位于存储柜一侧设置有空气干燥装置，所述柜箱靠近空气干燥装置的一侧外壁底部开设有进气口，所述进气口内腔靠近柜箱的位置设置有第一防尘网，所述存储柜顶部固定连接有展示柜，所述展示柜内腔靠近底部的位置设置有隔网，所述展示柜内腔内面固定连接有照明灯，所述展示柜一侧固定连接有抽风机，所述抽风机远离展示柜的一侧通过管道连通有出气口，所述管道靠近出气口的位置设置有第二防尘网。

优选的，所述空气干燥装置包括外箱，所述外箱内腔底部一侧固定连接有支撑台，所述支撑台顶部固定连接有液体泵，所述外箱内腔底部中间位置固定连接有储液瓶，所述外箱内腔底部另一侧固定连接有排水槽，所述外箱靠近排水槽的一侧内壁开设有进气孔，所述外箱内腔中间位置设置有压缩冷凝器，所述压缩冷凝器顶部设置有风扇箱，所述风扇箱底部固定连接有第一电机，所述第一电机通过第一转轴转动连接有第一扇叶，所述风扇箱内腔顶部开设有出气孔。

优选的，所述抽风机包括机箱，所述机箱靠近管道的一侧固定连接有第二电机，所述第二电机通过第二转轴转动连接有第二扇叶，所述机箱两侧都开设有气孔。

优选的，所述展示柜内腔底部开设有通气圆孔，且所述通气圆孔贯穿存储柜并延伸至存储柜内腔顶部。

优选的，所述空气干燥装置顶部固定连接有过滤层，所述万向轮和定向轮对称设置。

本发明提供了一种电子元器件销售用展示存储柜。具备以下有益效果：

通过空气干燥装置包括外箱，外箱内腔底部一侧固定连接有支撑台，支撑台顶部固定连接有液体泵，外箱内腔底部中间位置固定连接有储液瓶，外箱内腔底部另一侧固定连接有排水槽，外箱靠近排水槽的一侧内壁开设有进气孔，外箱内腔中间位置设置有压缩冷凝器，压缩冷凝器顶部设置有风扇箱，风扇箱底部固定连接有第一电机，第一电机通过第一转轴转动连接有第一扇叶，风扇箱内腔顶部开设有出气孔，解决了柜子通风不好，柜内的湿度控制不当，温度也无法调节，使电子元器件达不到防潮的效果，影响了电子元器件的作业和存放，使电子元器件报废率提高，不能保障安全，给生产带来了诸多不便的问题。

附图说明

图1为本发明整体结构示意图；

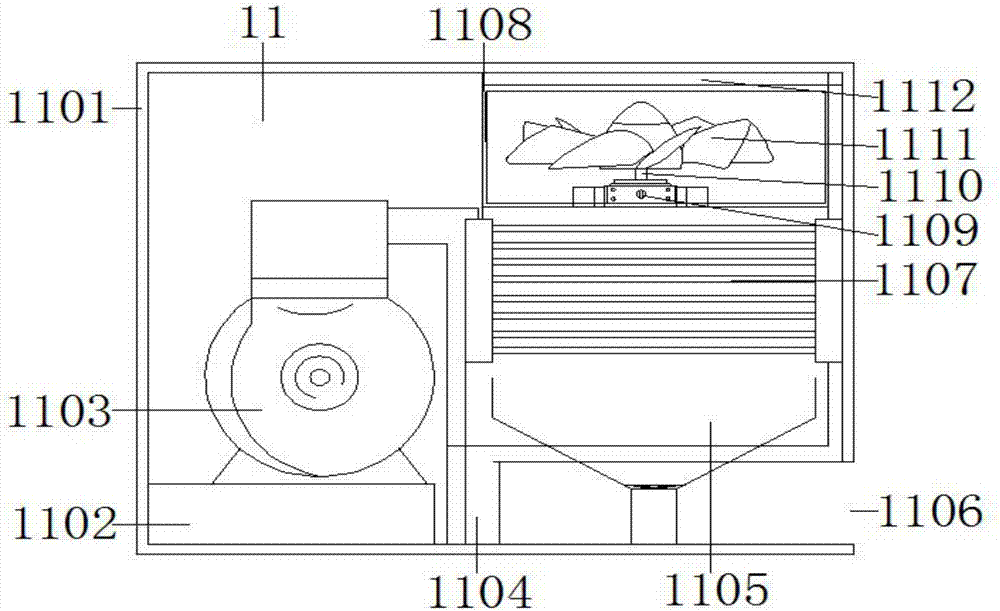

图2为本发明空气干燥装置结构示意图。

图中：1柜箱、2万向轮、3定向轮、4储物柜、5铰链、6柜门、7锁芯、8通气孔、9横板、10圆形通孔、11空气干燥装置、1101外箱、1102支撑台、1103液体泵、1104储液瓶、1105排水槽、1106进气孔、1107压缩冷凝器、1108风扇箱、1109第一电机、1110第一转轴、1111扇叶、1112出气孔、12进气口、13第一防尘网、14展示柜、15隔网、16照明灯、17抽风机、171机箱、172第二电机、173第二转轴、174、第二扇叶、175气孔、18管道、19出气口、20第二防尘网、21通气圆孔、22过滤层。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：

一种电子元器件销售用展示存储柜，包括柜箱1，柜箱1底部一侧固定连接有万向轮2，柜箱1底部另一侧固定连接有定向轮3，万向轮2和定向轮3对称设置。便于移动，柜箱1内腔底部中间位置固定连接有储物柜4，储物柜4一侧通过铰链5转动连接有柜门6，柜门6远离铰链5的一侧固定连接有锁芯7，存储柜4内腔远离铰链5的一侧内壁底部开设有通气孔8，空气流通，存储柜4两侧内壁之间设置有若干横板9，横板9表面开设有若干圆形通孔10，空气流通，柜箱1内腔底部位于存储柜4一侧设置有空气干燥装置11，空气干燥装置11包括外箱1101，外箱1101内腔底部一侧固定连接有支撑台1102，支撑台1102顶部固定连接有液体泵1103，外箱1101内腔底部中间位置固定连接有储液瓶1104，外箱1101内腔底部另一侧固定连接有排水槽1105，外箱1101靠近排水槽1105的一侧内壁开设有进气孔1106，外箱1101内腔中间位置设置有压缩冷凝器1107，压缩冷凝器1107顶部设置有风扇箱1108，风扇箱1108底部固定连接有第一电机1109，第一电机1109通过第一转轴1110转动连接有第一扇叶1111，风扇箱1108内腔顶部开设有出气孔1112。空气干燥装置11顶部固定连接有过滤层22。干燥空气，防潮，柜箱1靠近空气干燥装置11的一侧外壁底部开设有进气口12，进气口12内腔靠近柜箱1的位置设置有第一防尘网13，防止灰尘进入，存储柜4顶部固定连接有展示柜14，展示柜14内腔底部开设有通气圆孔21，且通气圆孔21贯穿存储柜4并延伸至存储柜4内腔顶部。展示柜14内腔靠近底部的位置设置有隔网15，空气流通，展示柜14内腔内面固定连接有照明灯16，照明，展示柜14一侧固定连接有抽风机17，抽风机17包括机箱171，机箱171靠近管道18的一侧固定连接有第二电机172，第二电机172通过第二转轴173转动连接有第二扇叶174，机箱171两侧都开设有气孔175。抽风机17远离展示柜14的一侧通过管道18连通有出气口19，管道18靠近出气口19的位置设置有第二防尘网20，将原有的空气抽走。

使用时，将电子元器件样品放入展示柜14，将多余的电子元器件放入存储柜4打开第一电机1109，通过进气口12吸入空气，启动压缩冷凝器1107，将空气中的水分凝结，通过排水槽1105排除，空气进入过滤层22，进一步干燥，启动抽风机17，吸走展示柜14和存储柜4中的空气，从而使干燥的空气进入。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
