一种桥梁用除雪装置的制作方法

本实用新型涉及一种除雪装置，尤其涉及一种桥梁用除雪装置。

背景技术：

桥梁，一般指架设在江河湖海上，使车辆行人等能顺利通行的构筑物。为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构；下部结构包括桥台、桥墩和基础；支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

自然界中的水，具有气态、固态和液态三种状态。常温常压的液态的我们称之为水，气态的水叫水蒸气，固态的水称为冰。

冬季，温度较低的地区容易伴随雨雪天气，尤其在桥上结冰，结冰后的桥影响交通，不方便人们行走，甚至导致严重的交通事故，因此及时除去桥上的冰是极其重要的。

现有的桥梁除冰装置存在除冰效率低、除冰效果不佳、劳动强度大的缺点，因此亟需研发一种除冰效率高、除冰效果佳、劳动强度小的桥梁用除雪装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的桥梁除冰装置存在除冰效率低、除冰效果不佳、劳动强度大的缺点，本实用新型要解决的技术问题是提供一种除冰效率高、除冰效果佳、劳动强度小的桥梁用除雪装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种桥梁用除雪装置，包括有左支架、右支架、箱体、推车、软管、从动轮、铁铲槽、隔板、铁板Ⅰ、壳体、电热丝、钢丝绳、电动绕线轮、气缸Ⅰ、齿轮、电机Ⅰ、齿条、滑轨、固定板、滑块、气缸Ⅱ、电机Ⅱ、电机Ⅲ、平皮带和电动轮，推车顶部从左到右依次设有左支架、右支架和箱体，左支架顶部设有电动轮，右支架顶部设有从动轮，电动轮和从动轮之间连接有平皮带，箱体左侧中部设有开口，箱体内中部设有铁板Ⅰ和隔板，铁板Ⅰ铰接连接在箱体内中部，铁板Ⅰ设在隔板上方，隔板上设有细孔，箱体内左侧顶部设有电动绕线轮，电动绕线轮上绕有钢丝绳，钢丝绳与铁板Ⅰ连接，箱体内右侧设有壳体，壳体设在隔板上方，壳体内设有电热丝，箱体左侧顶部设有气缸Ⅰ，气缸Ⅰ左侧设有固定板，固定板底部设有电机Ⅰ和滑轨，电机Ⅰ后侧设有齿轮，滑轨上设有滑块，滑块上设有齿条，齿条与齿轮啮合，齿条底部设有电机Ⅱ，电机Ⅱ底部设有电机Ⅲ，电机Ⅲ上设有气缸Ⅱ，气缸Ⅱ右侧设有铁铲槽。

优选地，还包括有气缸Ⅲ、气缸Ⅳ和齿型铁板，左支架左侧设有气缸Ⅲ，气缸Ⅲ左侧设有气缸Ⅳ，气缸Ⅳ底部设有齿型铁板。

优选地，还包括有滤网，箱体右下方设有滤网。

工作原理：当人们需要除去桥梁上的雪时，先将推车推到目的地，启动气缸Ⅰ伸长，气缸Ⅰ带动固定板以及固定板上的装置整体向左移动，待固定板以及固定板上的装置整体向左移动到一定的距离，关闭气缸Ⅰ，启动电机Ⅱ旋转，电机Ⅱ带动电机Ⅲ旋转，带动气缸Ⅱ旋转，带动铁铲槽旋转，待铁铲槽旋转180度后，关闭电机Ⅱ，启动电机Ⅰ反转，电机Ⅰ带动齿轮反转，齿轮带动齿条向下移动，带动电机Ⅱ向下移动，带动电机Ⅲ向下移动，带动气缸Ⅱ向下移动，带动铁铲槽向下移动，待铁铲槽向下移动到与地面接触时，关闭电机Ⅰ，启动气缸Ⅱ伸长，气缸Ⅱ带动铁铲槽向左移动，从而铁铲槽将桥面上的雪铲起，关闭气缸Ⅱ，启动气缸Ⅱ缩短，待铲有雪的铁铲槽复位后，关闭气缸Ⅱ，启动电机Ⅰ正转，待铲有雪的铁铲槽复位后，关闭电机Ⅰ，启动电机Ⅲ正转180度，电机Ⅲ带动铁铲槽正180度，从而铁铲槽里的雪落入到平皮带上，雪落完，关闭电机Ⅲ，启动电机Ⅲ，待铁铲槽复位，关闭电机Ⅲ，启动电机Ⅱ旋转，待铁铲槽旋转180度后，关闭电机Ⅱ，启动电动轮正转，电动轮通过平皮带带动从动轮正转，从而将平皮带上的雪送入箱体内，待平皮带上的雪落入箱体内后，关闭电动轮，启动电热丝加热，电热丝使壳体发热，从而使箱体内的水加热，箱体内的水加热后，关闭电热丝，启动电动绕线轮反转，电动绕线轮通过钢丝绳将铁板Ⅰ拉起，然后关闭电动绕线轮，箱体内的热水从隔板上的细孔流下，从而将箱体底部的雪融化，雪融化后经过软管流到桥面上，待雪水流尽，启动电动绕线轮正转，待铁板Ⅰ复位，关闭电动绕线轮，桥面上的雪除尽后，将推车推回原处。

因为还包括有气缸Ⅲ、气缸Ⅳ和齿型铁板，左支架左侧设有气缸Ⅲ，气缸Ⅲ左侧设有气缸Ⅳ，气缸Ⅳ底部设有齿型铁板，所以当遇到较厚的雪块时，启动气缸Ⅲ伸长，气缸Ⅲ带动气缸Ⅳ向左移动，带动齿型铁板向左移动，待齿型铁板向左移动一定距离，关闭气缸Ⅲ，启动气缸Ⅳ交替伸长和缩短，气缸Ⅳ带动齿型铁板交替向下移动和向下移动，从而齿型铁板对桥面上的雪块进行破碎，待雪块破碎完后，且齿型铁板复位，关闭气缸Ⅳ。

因为还包括有滤网，箱体右下方设有滤网，所以当融化后的雪水从软管流出前，经过滤网，滤网拦住较大的杂物，以防软管堵塞，并且防止杂质进行过滤。

（3）有益效果

本实用新型达到了除冰效率高、除冰效果佳、劳动强度小的效果。

附图说明

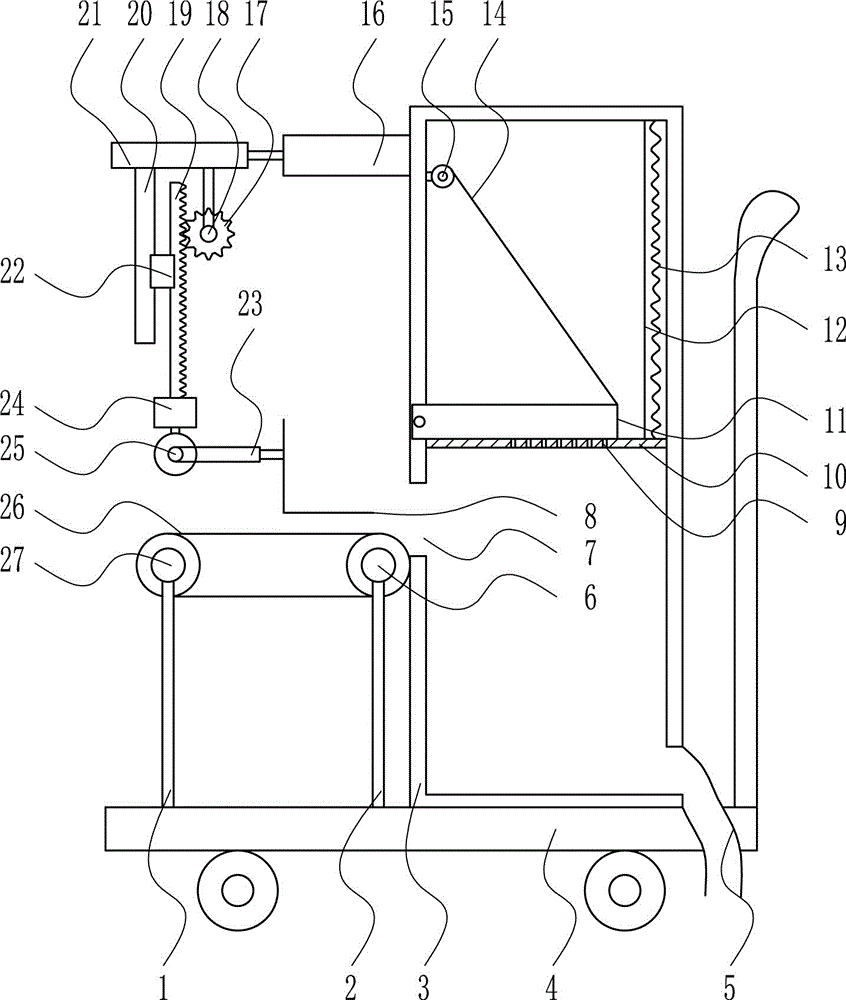

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-左支架，2-右支架，3-箱体，4-推车，5-软管，6-从动轮，7-开口，8-铁铲槽，9-细孔，10-隔板，11-铁板Ⅰ，12-壳体，13-电热丝，14-钢丝绳，15-电动绕线轮，16-气缸Ⅰ，17-齿轮，18-电机Ⅰ，19-齿条，20-滑轨，21-固定板，22-滑块，23-气缸Ⅱ，24-电机Ⅱ，25-电机Ⅲ，26-平皮带，27-电动轮，28-气缸Ⅲ，29-气缸Ⅳ，30-齿型铁板，31-滤网。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种桥梁用除雪装置，如图1-3所示，包括有左支架1、右支架2、箱体3、推车4、软管5、从动轮6、铁铲槽8、隔板10、铁板Ⅰ11、壳体12、电热丝13、钢丝绳14、电动绕线轮15、气缸Ⅰ16、齿轮17、电机Ⅰ18、齿条19、滑轨20、固定板21、滑块22、气缸Ⅱ23、电机Ⅱ24、电机Ⅲ25、平皮带26和电动轮27，推车4顶部从左到右依次设有左支架1、右支架2和箱体3，左支架1顶部设有电动轮27，右支架2顶部设有从动轮6，电动轮27和从动轮6之间连接有平皮带26，箱体3左侧中部设有开口7，箱体3内中部设有铁板Ⅰ11和隔板10，铁板Ⅰ11铰接连接在箱体3内中部，铁板Ⅰ11设在隔板10上方，隔板10上设有细孔9，箱体3内左侧顶部设有电动绕线轮15，电动绕线轮15上绕有钢丝绳14，钢丝绳14与铁板Ⅰ11连接，箱体3内右侧设有壳体12，壳体12设在隔板10上方，壳体12内设有电热丝13，箱体3左侧顶部设有气缸Ⅰ16，气缸Ⅰ16左侧设有固定板21，固定板21底部设有电机Ⅰ18和滑轨20，电机Ⅰ18后侧设有齿轮17，滑轨20上设有滑块22，滑块22上设有齿条19，齿条19与齿轮17啮合，齿条19底部设有电机Ⅱ24，电机Ⅱ24底部设有电机Ⅲ25，电机Ⅲ25上设有气缸Ⅱ23，气缸Ⅱ23右侧设有铁铲槽8。

还包括有气缸Ⅲ28、气缸Ⅳ29和齿型铁板30，左支架1左侧设有气缸Ⅲ28，气缸Ⅲ28左侧设有气缸Ⅳ29，气缸Ⅳ29底部设有齿型铁板30。

还包括有滤网31，箱体3右下方设有滤网31。

工作原理：当人们需要除去桥梁上的雪时，先将推车4推到目的地，启动气缸Ⅰ16伸长，气缸Ⅰ16带动固定板21以及固定板21上的装置整体向左移动，待固定板21以及固定板21上的装置整体向左移动到一定的距离，关闭气缸Ⅰ16，启动电机Ⅱ24旋转，电机Ⅱ24带动电机Ⅲ25旋转，带动气缸Ⅱ23旋转，带动铁铲槽8旋转，待铁铲槽8旋转180度后，关闭电机Ⅱ24，启动电机Ⅰ18反转，电机Ⅰ18带动齿轮17反转，齿轮17带动齿条19向下移动，带动电机Ⅱ24向下移动，带动电机Ⅲ25向下移动，带动气缸Ⅱ23向下移动，带动铁铲槽8向下移动，待铁铲槽8向下移动到与地面接触时，关闭电机Ⅰ18，启动气缸Ⅱ23伸长，气缸Ⅱ23带动铁铲槽8向左移动，从而铁铲槽8将桥面上的雪铲起，关闭气缸Ⅱ23，启动气缸Ⅱ23缩短，待铲有雪的铁铲槽8复位后，关闭气缸Ⅱ23，启动电机Ⅰ18正转，待铲有雪的铁铲槽8复位后，关闭电机Ⅰ18，启动电机Ⅲ25正转180度，电机Ⅲ25带动铁铲槽8正180度，从而铁铲槽8里的雪落入到平皮带26上，雪落完，关闭电机Ⅲ25，启动电机Ⅲ25，待铁铲槽8复位，关闭电机Ⅲ25，启动电机Ⅱ24旋转，待铁铲槽8旋转180度后，关闭电机Ⅱ24，启动电动轮27正转，电动轮27通过平皮带26带动从动轮6正转，从而将平皮带26上的雪送入箱体3内，待平皮带26上的雪落入箱体3内后，关闭电动轮27，启动电热丝13加热，电热丝13使壳体12发热，从而使箱体3内的水加热，箱体3内的水加热后，关闭电热丝13，启动电动绕线轮15反转，电动绕线轮15通过钢丝绳14将铁板Ⅰ11拉起，然后关闭电动绕线轮15，箱体3内的热水从隔板10上的细孔9流下，从而将箱体3底部的雪融化，雪融化后经过软管5流到桥面上，待雪水流尽，启动电动绕线轮15正转，待铁板Ⅰ11复位，关闭电动绕线轮15，桥面上的雪除尽后，将推车4推回原处。

因为还包括有气缸Ⅲ28、气缸Ⅳ29和齿型铁板30，左支架1左侧设有气缸Ⅲ28，气缸Ⅲ28左侧设有气缸Ⅳ29，气缸Ⅳ29底部设有齿型铁板30，所以当遇到较厚的雪块时，启动气缸Ⅲ28伸长，气缸Ⅲ28带动气缸Ⅳ29向左移动，带动齿型铁板30向左移动，待齿型铁板30向左移动一定距离，关闭气缸Ⅲ28，启动气缸Ⅳ29交替伸长和缩短，气缸Ⅳ29带动齿型铁板30交替向下移动和向下移动，从而齿型铁板30对桥面上的雪块进行破碎，待雪块破碎完后，且齿型铁板30复位，关闭气缸Ⅳ29。

因为还包括有滤网31，箱体3右下方设有滤网31，所以当融化后的雪水从软管5流出前，经过滤网31，滤网31拦住较大的杂物，以防软管5堵塞，并且防止杂质进行过滤。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
