一种桥面高效喷水装置的制作方法

本实用新型涉及一种喷水装置，尤其涉及一种桥面高效喷水装置。

背景技术：

喷水是一种液体压强导致流动性液体从小孔向外喷射的物理学现象。液体内部各个方向都有压强，压强的大小是随着深度的增加而增大。在水深h处的瓶壁上开了个面积为S的孔，在该处的水受有向外的压力，如果没有瓶壁向内压力的支撑，由于水具有流动性，于是就沿着小孔向外喷射，形成所谓的喷水现象。

桥梁，一般指架设在江河湖海上，使车辆行人等能顺利通行的构筑物。为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构；下部结构包括桥台、桥墩和基础；支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

目前的桥面喷水装置存在体积大、结构复杂、喷洒面积小的缺点。因此亟需研发一种体积小、结构简单、喷洒面积大的一种桥面高效喷水装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前的桥面喷水装置存在体积大、结构复杂、喷洒面积小的缺点，本实用新型要解决的技术问题是提供一种体积小、结构简单、喷洒面积大的一种桥面高效喷水装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种桥面高效喷水装置，包括有底板、车轮、左架、推手、顶板、齿轮Ⅰ、连杆Ⅰ、齿轮Ⅱ、电机、支杆Ⅰ、连杆Ⅱ、滑轨、滑块、齿条、支杆Ⅱ、转轴、轴承座、齿轮Ⅲ、电控阀、固定套、水管、水箱和喷头，底板顶部从左至右依次设有左架、支杆Ⅰ、支杆Ⅱ和轴承座，支杆Ⅰ上端设有电机，电机上设有齿轮Ⅱ，齿轮Ⅱ上设有连杆Ⅰ，连杆Ⅰ另一端连接有齿轮Ⅰ，齿轮Ⅰ和齿轮Ⅱ相同且啮合，齿轮Ⅰ上设有连杆Ⅱ，连杆Ⅱ与齿轮Ⅰ铰接连接，支杆Ⅱ上端设有滑轨，滑轨上设有滑块，连杆Ⅱ的右端与滑块左侧面铰接连接，滑块右端设有齿条，轴承座上设有转轴，转轴上部设有齿轮Ⅲ，齿条和齿轮Ⅲ啮合，转轴右侧上部设有固定套，左架左侧设有推手，左架右侧上端设有顶板，顶板底部右侧设有水箱，水箱底部右侧设有水管，水管穿过固定套设有喷头，水管上设有电控阀。

优选地，还包括有遮阳板，左架左侧上部设有遮阳板。

优选地，还包括有放置箱，左架左侧中部设有放置箱，放置箱在推手的下方。

优选地，底板材料为不锈钢。

工作原理：当有桥面需要进行喷水降温时，工人推动装置至需要进行喷水降温的桥面上，然后控制电控阀打开，水顺着水管流到喷头，从喷头喷射出，同时控制电机旋转，电机带动齿轮Ⅱ旋转，齿轮Ⅱ带动齿轮Ⅰ旋转，齿轮Ⅰ带动连杆Ⅱ左右运动，连杆Ⅱ带动滑块左右运动，滑块带动齿条左右运动，齿条带动齿轮Ⅲ顺时针或逆时针旋转，齿轮Ⅲ带动转轴顺时针或逆时针旋转，转轴带动固定套前后摆动，固定套带动水管前后摆动，水管带动喷头前后摆动，使喷洒的面积更大。工人持续推动装置在桥面上运动，达到快速高效喷水降温的效果。当喷水降温完成后，控制电控阀关闭，控制电机停止旋转。

因为还包括有遮阳板，左架左侧上部设有遮阳板，遮阳板可以有效的为工人遮阳，让工人有更好的工作条件。

因为还包括有放置箱，左架左侧中部设有放置箱，放置箱在推手的下方，放置箱可以放置一些工人需要的东西，方便工人使用。

因为底板材料为不锈钢，有效延长底板使用寿命。

（3）有益效果

本实用新型达到了体积小、结构简单、喷洒面积大的效果。

附图说明

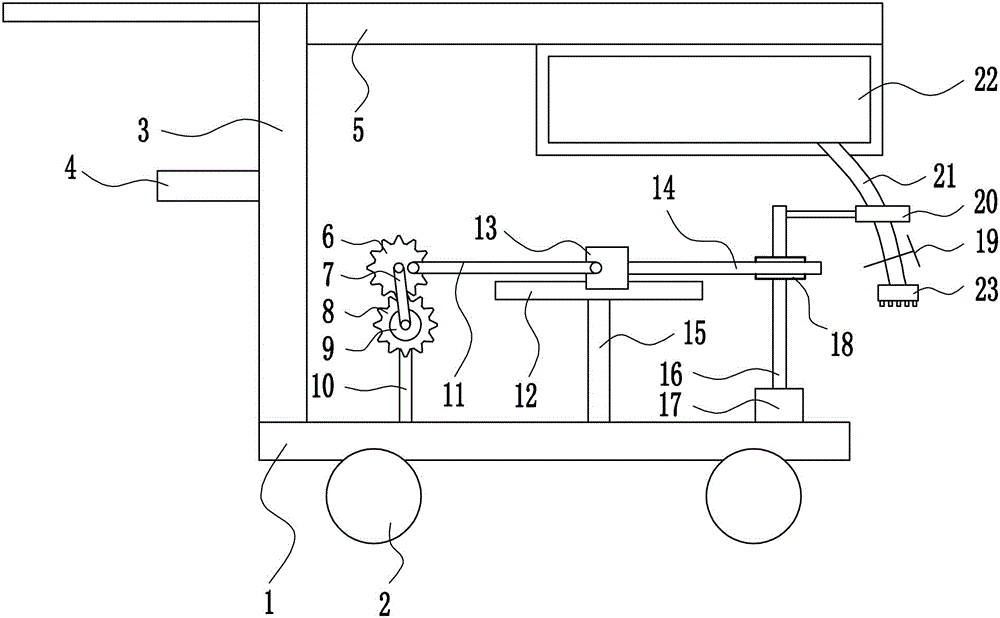

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-底板，2-车轮，3-左架，4-推手，5-顶板，6-齿轮Ⅰ，7-连杆Ⅰ，8-齿轮Ⅱ，9-电机，10-支杆Ⅰ，11-连杆Ⅱ，12-滑轨，13-滑块，14-齿条，15-支杆Ⅱ，16-转轴，17-轴承座，18-齿轮Ⅲ，19-电控阀，20-固定套，21-水管，22-水箱，23-喷头，24-遮阳板，25-放置箱。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种桥面高效喷水装置，如图1-3所示，包括有底板1、车轮2、左架3、推手4、顶板5、齿轮Ⅰ6、连杆Ⅰ7、齿轮Ⅱ8、电机9、支杆Ⅰ10、连杆Ⅱ11、滑轨12、滑块13、齿条14、支杆Ⅱ15、转轴16、轴承座17、齿轮Ⅲ18、电控阀19、固定套20、水管21、水箱22和喷头23，底板1顶部从左至右依次设有左架3、支杆Ⅰ10、支杆Ⅱ15和轴承座17，支杆Ⅰ10上端设有电机9，电机9上设有齿轮Ⅱ8，齿轮Ⅱ8上设有连杆Ⅰ7，连杆Ⅰ7另一端连接有齿轮Ⅰ6，齿轮Ⅰ6和齿轮Ⅱ8相同且啮合，齿轮Ⅰ6上设有连杆Ⅱ11，连杆Ⅱ11与齿轮Ⅰ6铰接连接，支杆Ⅱ15上端设有滑轨12，滑轨12上设有滑块13，连杆Ⅱ11的右端与滑块13左侧面铰接连接，滑块13右端设有齿条14，轴承座17上设有转轴16，转轴16上部设有齿轮Ⅲ18，齿条14和齿轮Ⅲ18啮合，转轴16右侧上部设有固定套20，左架3左侧设有推手4，左架3右侧上端设有顶板5，顶板5底部右侧设有水箱22，水箱22底部右侧设有水管21，水管21穿过固定套20设有喷头23，水管21上设有电控阀19。

还包括有遮阳板24，左架3左侧上部设有遮阳板24。

还包括有放置箱25，左架3左侧中部设有放置箱25，放置箱25在推手4的下方。

底板1材料为不锈钢。

工作原理：当有桥面需要进行喷水降温时，工人推动装置至需要进行喷水降温的桥面上，然后控制电控阀19打开，水顺着水管21流到喷头23，从喷头23喷射出，同时控制电机9旋转，电机9带动齿轮Ⅱ8旋转，齿轮Ⅱ8带动齿轮Ⅰ6旋转，齿轮Ⅰ6带动连杆Ⅱ11左右运动，连杆Ⅱ11带动滑块13左右运动，滑块13带动齿条14左右运动，齿条14带动齿轮Ⅲ18顺时针或逆时针旋转，齿轮Ⅲ18带动转轴16顺时针或逆时针旋转，转轴16带动固定套20前后摆动，固定套20带动水管21前后摆动，水管21带动喷头23前后摆动，使喷洒的面积更大。工人持续推动装置在桥面上运动，达到快速高效喷水降温的效果。当喷水降温完成后，控制电控阀19关闭，控制电机9停止旋转。

因为还包括有遮阳板24，左架3左侧上部设有遮阳板24，遮阳板24可以有效的为工人遮阳，让工人有更好的工作条件。

因为还包括有放置箱25，左架3左侧中部设有放置箱25，放置箱25在推手4的下方，放置箱25可以放置一些工人需要的东西，方便工人使用。

因为底板1材料为不锈钢，有效延长底板1使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
