一种现浇箱梁横梁处波纹管保护罩的制作方法

本实用新型涉及一种波纹管保护装置，特别是一种现浇箱梁横梁处波纹管保护罩。

背景技术：

桥梁结构耐久性是影响桥梁结构安全、寿命的关键因素，上部结构的提前损坏(如出现早期下挠、开裂等病害)和桥梁安全事故的发生逐渐成为人们日益关注的热点问题。预应力技术是保证桥梁结构耐久性的重要技术，其中波纹管的质量决定了之后的预应力施工质量。如果波纹管破损，会使混凝土在浇筑时进入波纹管，造成堵管，影响之后的张拉与压浆，对预应力施工质量有极大的影响。在实际施工中，横梁位置的波纹管位置高，暴露在钢筋之上，工人行走、搬运材料都会踩踏此处波纹管，对波纹管造成损坏。波纹管损坏后，如果换新会增加成本与工时；如果修补不仅增加工时，而且效果也不好。

技术实现要素：

本实用新型为解决公知技术中存在的技术问题而提供一种现浇箱梁横梁处波纹管保护罩，该保护罩能够将现浇箱梁横梁处的波纹管罩在其下方，并在承受工人踩踏时保持不变形，对波纹管起到保护的作用。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种现浇箱梁横梁处波纹管保护罩，包括左盖板和右盖板；在所述左盖板的左侧和所述右盖板的右侧均设有支腿，在所述支腿的底部内侧设有向内延伸的咬齿；在所述左盖板内设有开口向右的水平插槽，所述右盖板插装在所述水平插槽内，在所述左盖板和所述右盖板之间形成有右盖板定位结构。

所述右盖板定位结构包括形成在所述右盖板两端的齿形结构和与所述齿形结构适配的固定卡子，所述固定卡子通过螺纹连接在支撑座上，所述支撑座固接在所述水平插槽的前后侧壁的右端。

所述固定卡子是采用紧定螺钉形成的，所述紧定螺钉压紧在所述齿形结构的齿槽内。

在所述右盖板的右侧和所述左盖板的左侧均形成有圆角结构。

本实用新型具有的优点和积极效果是：采用可伸缩的左盖板和右盖板在现浇箱梁横梁处波纹管上形成过桥结构供施工人员踩踏通行，能够切实保护现浇箱梁横梁上的波纹管；设计尺寸可根据的腹板厚度和波纹管的数量进行调节，适用范围广；边角处采用圆 角，表面平整，方便施工人员通过；结构简单，制作方便；综上，本实用新型能够对波纹管形成有效保护，省去了对波纹管的修复工作，能够提高工作效率，降低施工成本。

附图说明

图1为本实用新型的结构示意图；

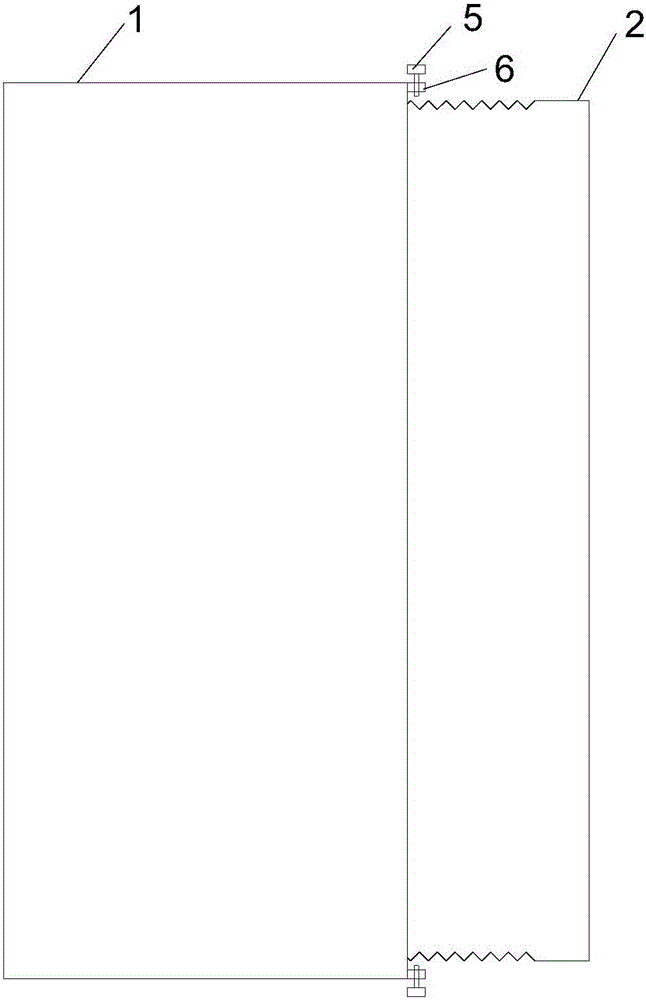

图2为图1的俯视图。

图中：1、左盖板；2、右盖板；3、支腿；4、咬齿；5、固定卡子；6、支撑座；7、波纹管；8、横梁钢筋；9、腹板钢筋。

具体实施方式

为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：

请参阅图1和图2，一种现浇箱梁横梁处波纹管保护罩，包括左盖板1和右盖板2；在所述左盖板1的左侧和所述右盖板2的右侧均设有支腿3，在所述支腿3的底部内侧设有向内延伸的咬齿4；在所述左盖板1内设有开口向右的水平插槽，所述右盖板2插装在所述水平插槽内，在所述左盖板1和所述右盖板2之间形成有右盖板定位结构。

在本实施例中，所述右盖板定位结构包括形成在所述右盖板2前后两端的齿形结构和与所述齿形结构适配的固定卡子5，所述固定卡子5通过螺纹连接在支撑座6上，所述支撑座6固接在所述水平插槽的前后侧壁的右端。所述固定卡子5是采用紧定螺钉形成的，所述紧定螺钉压紧在所述齿形结构的齿槽内。在所述右盖板2的右侧和所述左盖板1的左侧均形成有圆角结构。

本实用新型的使用方法：

一)松开固定卡子5，将右盖板2拉出足够长度；

二)将上述保护罩放在横梁波纹管7处，并使支腿3支撑在横梁钢筋8上，将右盖板2推回左盖板1中，使咬齿4卡在横梁上凸出的腹板钢筋9下。

三)拧紧固定卡子5，使固定卡子5压紧在所述齿形结构的齿槽内，达到固定目的。

四)浇筑箱梁顶板混凝土前，松开固定卡子5，取下保护罩，循环使用。

尽管上面结合附图对本实用新型的优选实施例进行了描述，但是本实用新型并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，并不是限制性的，本领域的普通技术人员在本实用新型的启示下，在不脱离本实用新型宗旨和权利要求所保 护的范围的情况下，还可以做出很多形式，这些均属于本实用新型的保护范围之内。
